ODMFM-R

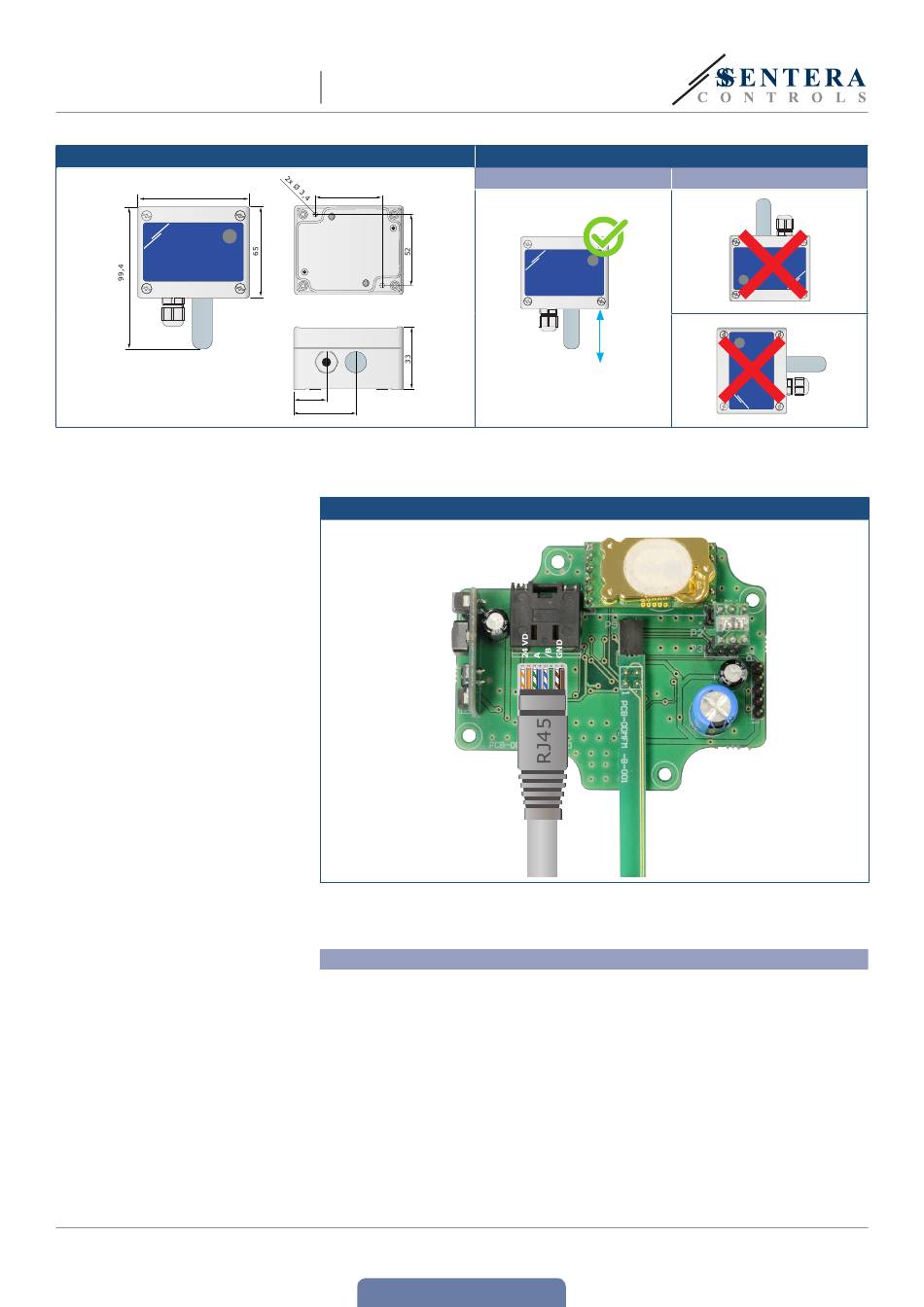

Fig. 1 Dimensions de montage
80
MIW-ODMFM-R-FR-000 - 16 / 04 / 18
TRANSMETTEUR
MULTIFONCTIONNEL AMBIANTE
Fig. 2 Position de montage
Acceptable
49
24
44
3.
Si vous utilisez la prise RJ45 pour le raccordement du sortie, insérez d'abord le
câble par le presse-étoupe, puis serrez et branchez-le.
Fig. 3 Raccordements
4.
Replacer la couverture et fixez-la.
5.
Mettez sous tension.
Réglages facultatifs
Vérifiez si votre appareil se trouve au début ou à la fin du réseau (voir Exemple 1 et
Exemple 2). Si c'est le cas, activez le NBT via 3SModbus ou via le pocket Sensistant
Si ce n'est pas le cas, laissez le NBT desactivé (disabled - paramètre Modbus par
défault)
www.sentera.eu
Retour à la Table des matières
Pas acceptable
Gardez la distance
minimale de 1,5 m
du sol
