MONTAGEANWEISUNGEN
Das SM7B kann an einem Mikrofonstativ befestigt oder von
einem Galgen gehängt werden. Es wird in der Konfiguration
zur Galgenmontage versandt (siehe Abbildung 1). Zur Einrich-
tung des SM7B für die Konfiguration zur Mikrofonstativmonta-
ge (siehe Abbildung 2) wie folgt vorgehen:
1. Die Befestigungsmuttern an den Seiten abschrauben (sie-
he Abbildung 3).
2. Die Passscheiben, die Sicherungsscheiben, die äußeren
Messingscheiben und die Messinghülsen entfernen.
3. Die Halterung vom Mikrofon abziehen. Darauf achten, dass
die Scheiben, die sich noch am Mikrofon befinden, nicht
verloren gehen.
4. Die Halterung umkehren und drehen. Auf die Schrauben
über den Messing– und Kunststoffscheiben, die sich noch
am Mikrofon befinden, zurückschieben. Die Halterung soll-
te so passen, dass der XLR–Stecker zur Mikrofonrückseite
weist und das Shure–Logo auf der Mikrofonrückseite nicht
auf dem Kopf steht.
5. Die Messinghülsen wieder anbringen. Sicherstellen, dass
sie sich richtig innerhalb der inneren Scheiben befinden.
6. Die äußeren Messingscheiben, die Sicherungsscheiben
und die Passscheiben wieder anbringen.
7. Die Befestigungsmuttern wieder einschrauben und das Mi-
krofon im gewünschten Winkel befestigen.
SICHERUNGSSCHEIBE
PASSSCHEIBE
MESSINGSCHEIBEN
MESSINGHÜLSE
KLEMMMUTTER

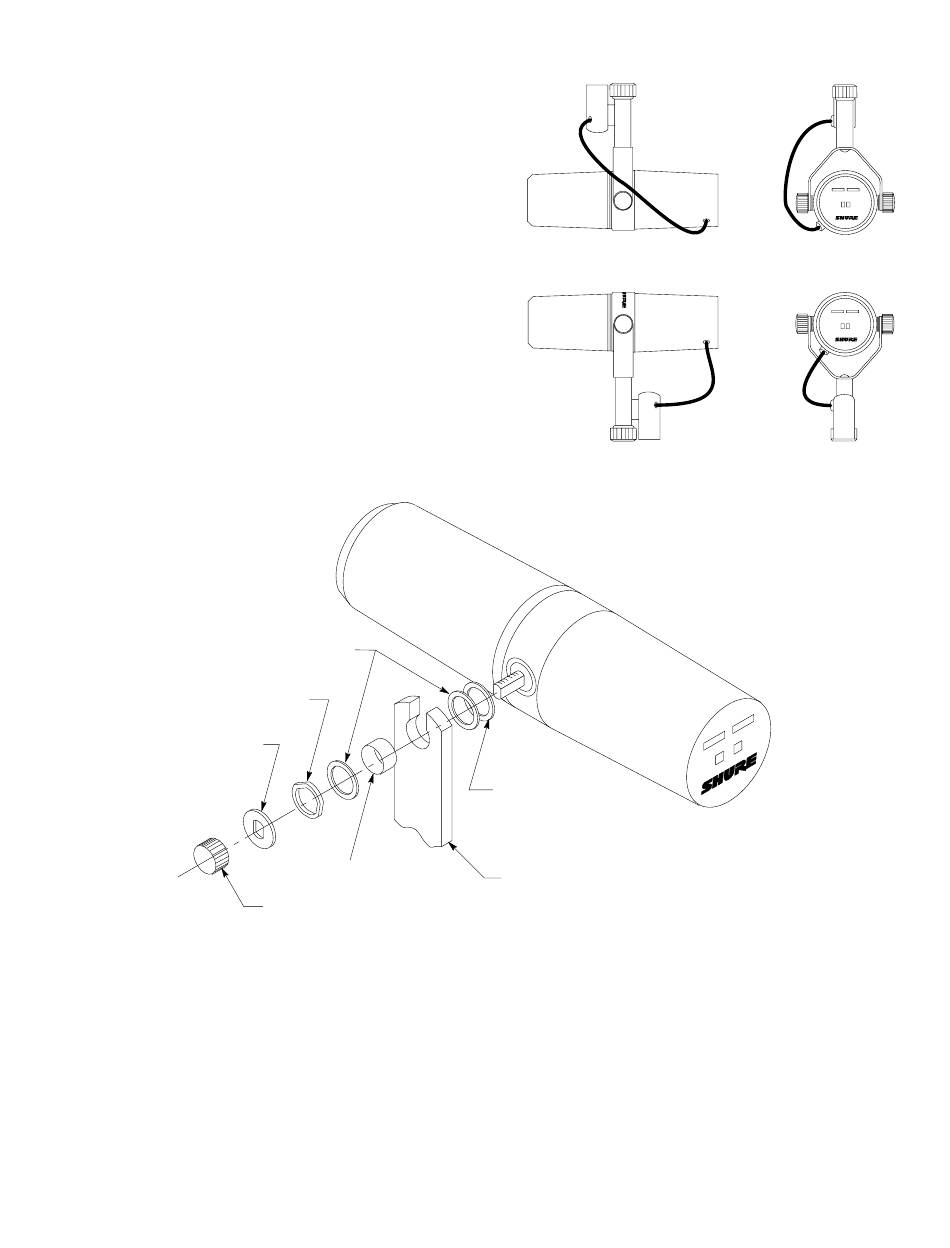

BEFESTIGUNGSBAUGRUPPE – EXPLOSIONSDARSTELLUNG
HINWEIS: Wenn die Befestigungsmuttern das Mikrofon
nicht sicher halten, sitzen eventuell eine oder beide der
Messinghülsen nicht richtig innerhalb von allen Scheiben.
KONFIGURATION ZUR GALGENMONTAGE
KONFIGURATION ZUR MIKROFONSTATIVMONTAGE
KUNSTSTOFFSCHEIBE
MONTAGEKLAMMER
ABBILDUNG 3
8
ABBILDUNG 1
ABBILDUNG 2
