Shure SM7B Mode D'emploi page 5

INSTRUCTIONS D'INSTALLATION
Le SM7B peut être monté sur un pied de microphone ou
pendu à une girafe. Il est expédié dans la configuration de
montage sur girafe (voir figure 1). Pour mettre le SM7B en
configuration de montage sur pied (voir figure 2), procéder
comme suit :
1. Enlever les écrous de serrage des côtés (voir figure 3).
2. Retirer les rondelles ajustées, les rondelles–frein, les ron-
delles en laiton extérieures et les manchons en laiton.
3. Sortir le support du microphone en le faisant glisser. Faire
attention à ne pas perdre les rondelles restant sur le micro-
phone.
4. Retourner et tourner le support. Le remettre sur les boulons
par–dessus les rondelles en laiton et en plastique encore
sur le microphone. Le support doit s'ajuster de manière à
ce que le connecteur type XLR soit orienté vers l'arrière du
microphone et que le logo Shure situé au dos du micropho-
ne soit à l'endroit.
5. Remettre les manchons en laiton en place. Veiller à ce qu'ils
soient correctement logés à l'intérieur des rondelles inté-
rieures.
6. Remettre en place les rondelles en laiton extérieures, les
rondelles–frein et les rondelles ajustées.
7. Remettre les écrous de serrage et serrer le microphone à
l'angle souhaité.
RONDELLE–FREIN
RONDELLE
AJUSTÉE
RONDELLES EN
LAITON
MANCHON
EN LAITON
ÉCROU DE
SERRAGE

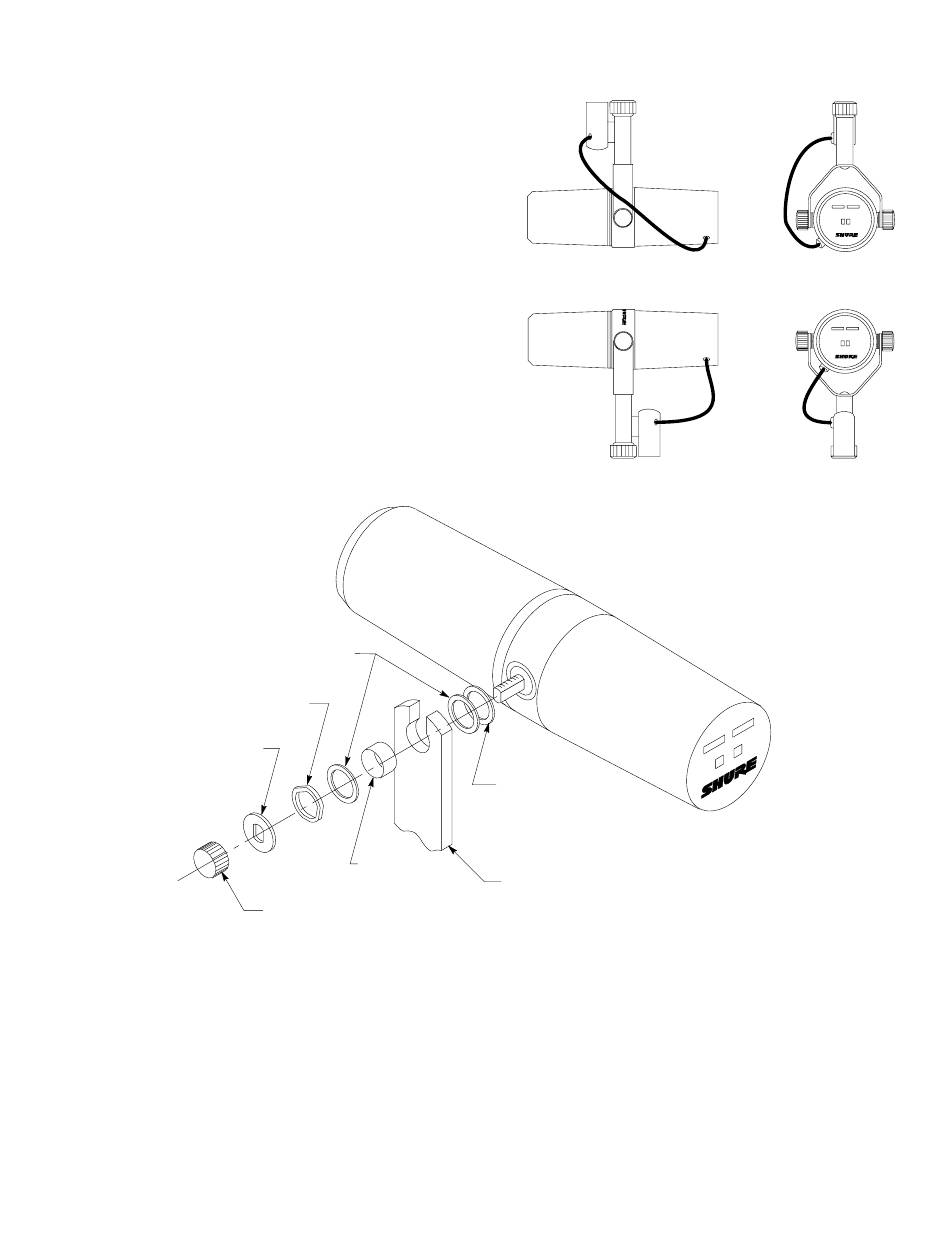

MONTURE – VUE ÉCLATÉE
FIGURE 3
REMARQUE : Si le serrage des écrous ne maintient pas
le microphone en place, il est possible qu'un ou les deux
manchons en laiton ne soient pas correctement logés à
l'intérieur des rondelles.
CONFIGURATION DE MONTAGE SUR GIRAFE
C ONFIGURATION DE MONTAGE SUR PIED
RONDELLE
EN
PLASTIQUE
BLOC DE
MONTAGE
5
FIGURE 1
FIGURE 2
