CHAUDIÈRES ET CHAUFFE-EAU À USAGE COMMERCIAL NEOTHERM
REMARQUES:
1.
Emplacement en option de conduits d'alimentation en eau froide et recirculation
2.
Repérer le logement du capteur ECS ou de l'aquastat à distance
situé dans le tiers inférieur du réservoir.
3.
Un dispositif antiretour peut être nécessaire – consulter les codes locaux.
4.
Un vase d'expansion thermostatique peut être nécessaire – consulter les codes locaux.
5.
Les pompes montées en usine sont dimensionnées pour une longueur de tuyau maximale
de 9 m/30 pi au total, des coudes de 6 à 90°, diamètre total du tuyau.
6.
Attention: Le dimensionnement de la pompe doit être basé sur la dureté de l'eau sur le site d'installation.

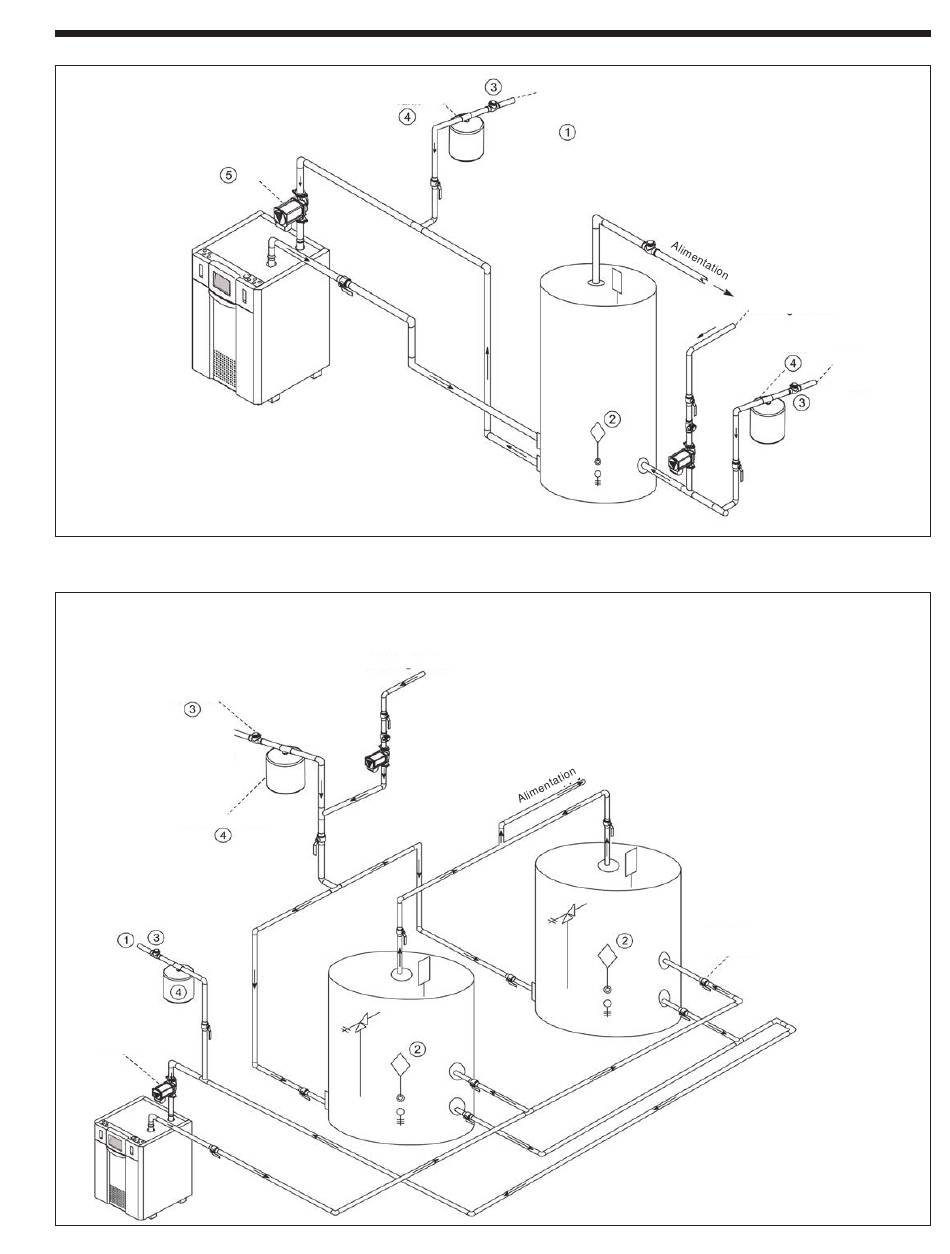

Figure 29. Tuyauterie ECS – un chauffe-eau, un réservoir vertical
Clapet de
non-retour
(généralement)
Alimentation
en eau
froide
Vase d'expansion
Pompe
Figure 30. Tuyauterie ECS – un chauffe-eau, deux réservoirs verticaux
Vase
d'expansion
Pompe
Retour bâtiment
Alimentation
en eau
froide
REMARQUES:
1. Emplacement en option de conduits d'alimentation en eau froide et recirculation
2. Repérer le logement du capteur ECS ou de l'aquastat à distance situé dans le
tiers inférieur du réservoir.
3. Un dispositif antiretour peut être nécessaire – consulter les codes locaux.
4. Un vase d'expansion thermostatique peut être nécessaire – consulter les codes
locaux.
5. Les pompes montées en usine sont dimensionnées pour une longueur de tuyau
maximale de 9 m/30 pi au total, des coudes de 6 à 90°, diamètre total du tuyau.
6. Attention: Le dimensionnement de la pompe doit être basé sur
la dureté de l'eau sur le site d'installation.
AVERTISSEMENT : Ce diagramme
illustre la configuration conseillée de la tuyauterie et
des vannes. Consulter les codes et règlements locaux
pour connaître les exigences supplémentaires.
AVERTISSEMENT : Ce diagramme
illustre la configuration conseillée de la
tuyauterie et des vannes. Consulter les
codes et règlements locaux pour connaître
les exigences supplémentaires.
Retour bâtiment
Vase
d'expansion
Alimentation
Vanne à boisseau
(habituellement)
Page 43
en eau
froide
