Connexion des accessoires
N'utilisez pas l'appareil pour commander ou alimenter un winch. Si vous le faites, vous risquez d'endommager
votre véhicule ou votre appareil.
Ne connectez pas de source d'alimentation à la borne de sortie d'un accessoire. Si vous le faites, vous risquez
d'endommager votre véhicule ou votre appareil.
Exigences relatives aux accessoires :
• Vérifiez l'ampérage de chaque accessoire avant de le brancher à l'appareil Garmin PowerSwitch. L'appareil
prend en charge des accessoires jusqu'à 30 A pour chaque canal individuel et jusqu'à 100 A en tout pour
l'ensemble du système.
• Utilisez des fils 10 AWG (6 mm
• Utilisez des fils 12 AWG (4 mm
• Utilisez des fils 14 AWG (2,5 mm
• Utilisez des bornes de taille appropriée pour tous les accessoires connectés.
• Veillez à sertir tous les connecteurs de borne de manière sécurisée.

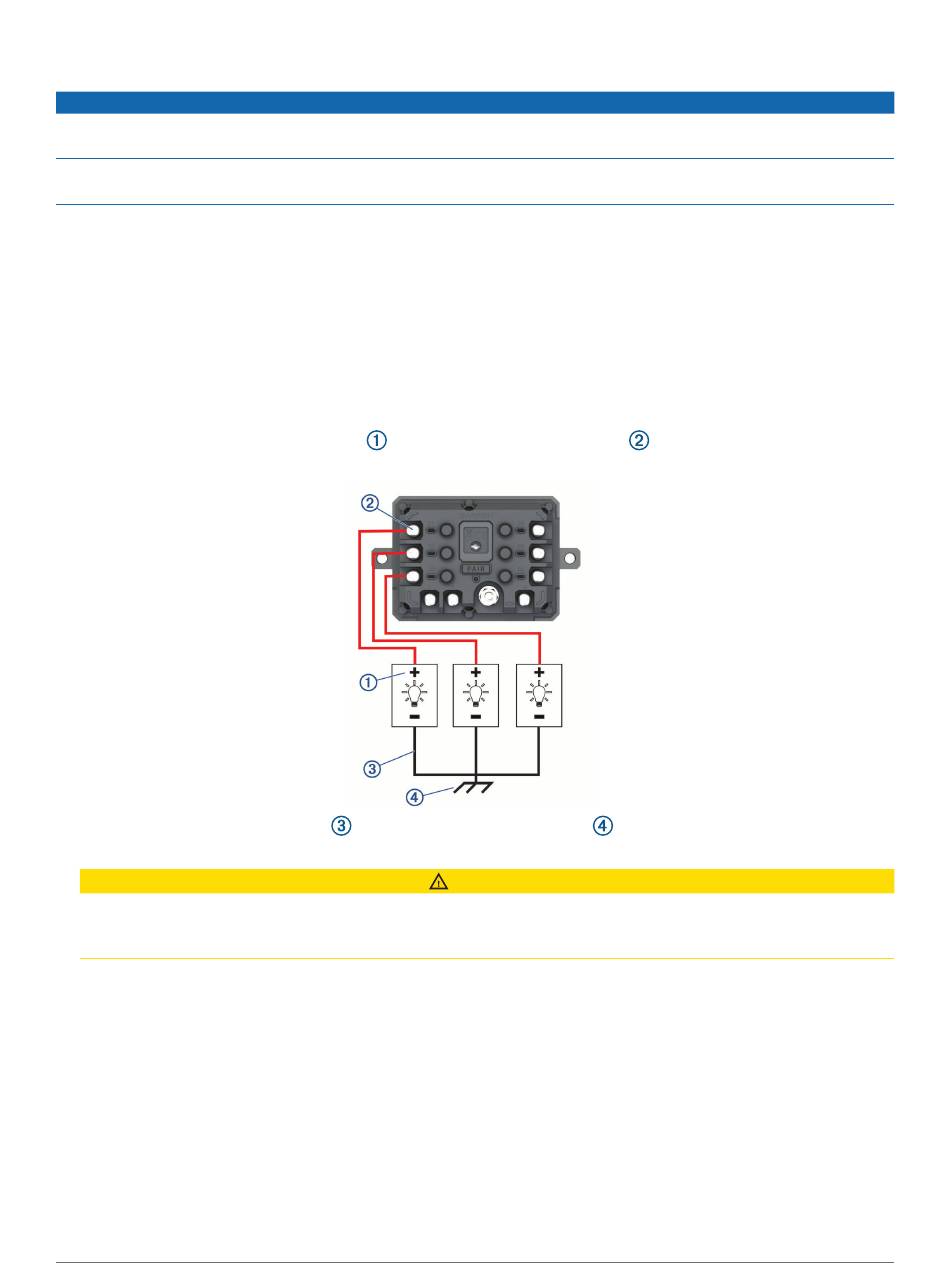

1 Connectez le fil positif de l'accessoire
PowerSwitch.
2 Branchez le fil négatif ou de terre
de distribution de terre ou directement à la borne négative de la batterie.
Ne branchez pas les fils de terre de l'accessoire à la borne de terre (GND) de l'appareil Garmin PowerSwitch,
car cela pourrait entraîner des blessures ou des dommages matériels, ou pourrait avoir un impact négatif sur
le fonctionnement de l'appareil.
3 Vérifiez que toutes les connexions électriques sont bien serrées et qu'elles ne risquent pas de se desserrer
pendant l'utilisation.
Connexion d'une entrée de commande
Vous pouvez vous connecter aux bornes de contrôle pour permettre à l'appareil Garmin PowerSwitch d'activer
des sorties personnalisables. Par exemple, vous pouvez connecter le commutateur d'allumage de votre véhicule
à une borne d'entrée de commande pour allumer automatiquement les accessoires chaque fois que vous
démarrez votre véhicule. Les bornes de commande détectent un signal de 3,3 V à 18 V. Vous pouvez configurer
les fonctions de sortie avec l'application Garmin PowerSwitch.
Connectez le fil de commande de la source de commande de votre véhicule à l'une des deux bornes de
commande de l'appareil Garmin PowerSwitch.
Annexes
AVIS
2
) pour les accessoires qui utilisent entre 20 et 30 A.
2
) pour les accessoires qui utilisent entre 10 et 20 A.
2
) pour les accessoires qui utilisent moins de 10 A.
à l'une des bornes d'accessoire
à une borne de terre non peinte
ATTENTION
de l'appareil Garmin
sur le châssis du véhicule, à un bloc
57
