consignes d'installation
Choisir l'emplacement de
votre foyer
1. Avant d'installer cet appareil, il faut d'abord
s'assurer de respecter les différents dégagements
indiqués dans le présent document.
2. Prévoir les dégagements adéquats pour
l'entretien et la réparation.
3. Installer l'appareil sur une surface plate, solide
et uniforme (p. ex. bois, métal, béton). L'appareil
peut être posé à même le sol ou, pour un effet
visuel plus saisissant, sur une plate-forme. Si
le sol est recouvert de tapis, de linoléum ou de
tout autre matériau combustible autre que le
bois, glisser un panneau de bois ou de métal
sous l'appareil, de la même dimension que
celui-ci.

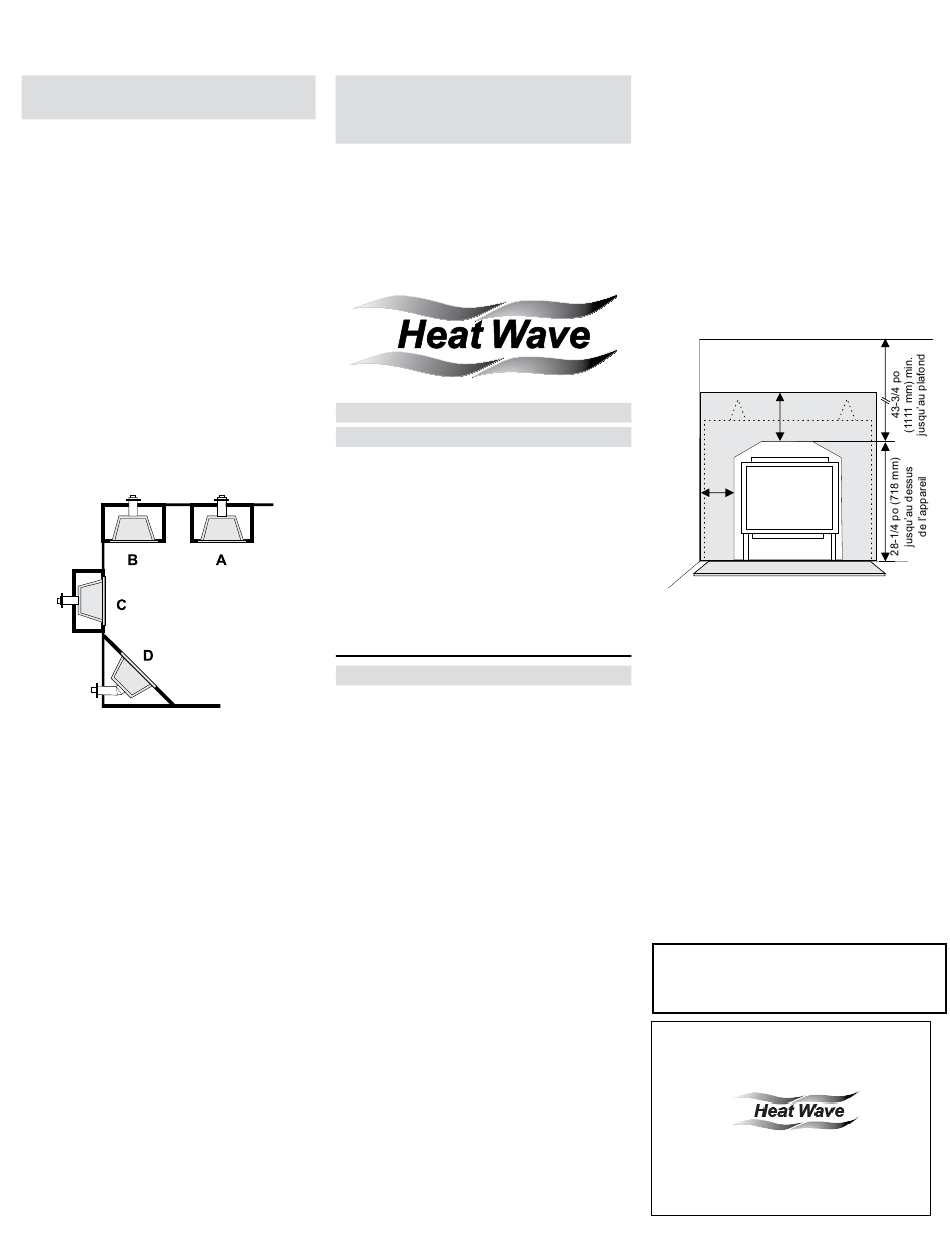

4. Le foyer au gaz P90EX à évacuation directe peut
être encastré ou encadré. Voir les illustrations
A, B, C et D ainsi que le schéma 1 ci-dessous.
Schéma 1
A)
Adossé au mur
B)
Adossé au mur, en coin
C)
Encastré dans un mur ou une alcôve
D)
En coin
5. Cet appareil est homologué pour être installé
dans une chambre à coucher lorsque muni
d'un thermostat Millivolt homologué. Certaines
municipalités peuvent avoir des exigences
supplémentaires, consulter les codes locaux
avant de procéder à l'installation.
6. Ce foyer au gaz à évacuation directe P90EX est
homologué pour être installé dans une alcôve,
à la condition de respecter les dégagements
précisés à la section «Dégagements».
7. Avant de procéder à l'installation, il est
recommandé de dresser un plan sur papier
de l'installation voulue, à partir des mesures
exactes des dégagements et des revêtements
de protection du sol, et de le faire examiner par
un inspecteur, un détaillant ou un installateur
qualifié.
Remarque : La section «Emplacements
des sorties de ventilation
extérieure» précise les
exigences relatives aux
sorties de ventilation.
16 | Foyer au gaz à évacuation directe et dégagement nul Excalibur® P90E-11 de Regency®
Exigences supplémentaires
pour maisons mobiles et
préfabriquées
1. S'assurer de ne pas affaiblir ni couper des
éléments structuraux lors de l'installation.
2. S'assurer que l'appareil soit relié à la terre
avec d'une tige de mise à la masse spéciale
n
8 fournie. Consulter la section «Schéma de
o
câblage».
Système en option
de conduits d'air n
Le système de conduits HeatWave augmente
l'efficacité de votre foyer en diffusant l'air chaud
du foyer dans toute la maison.
Il est possible d'installer jusqu'à deux systèmes
sur le même foyer.
Remarque importante : Un seul système Heat-
Wave peut être utilisé à la fois, tout comme le
ventilateur interne en option.
Dégagements
Les distances de dégagements listées ci-dessous
indiquent les distances minimales sauf indication
contraire.
Le non-respect des dégagements
obligatoires (espaces vides) des
matériaux combustibles représente
l'une des principales causes des feux
de cheminée.
Il est donc primordial
d'installer le foyer et le système de
ventilation conformément aux présentes
directives.
Dégagements par rapport aux matériaux com-
bustibles à partir des emplacements suivants :
(au-dessous de la base de la chambre
REMARQUE : Le dégagement minimal par
rapport au plancher doit être respecté à
partir de la surface supérieure du tapis, de
la céramique (tuile), etc.
Voir les exigences en matière de socle
dans le présent manuel.
946-556
o
6-1/2 po
(165 mm)
min.
Dégagement de la paroi latérale 6-1/2 po
(165mm)
Dégagements de l'évacuation horizontale :
Dessus
Côté
Plancher
Dégagements évacuation verticale 1-1/4 po
Dégagements de l'alcôve** :
Profondeur max.
Largeur min.
Hauteur min.
* Voir les consignes de dégagement par rap-
port au manteau.
(Se reporter à la section "Manteaux
combustibles" ).
MISE EN GARDE : Le non respect
de ces dégagements constitue un
Dégagements pour systèmes
Les dégagements et encadrements à respecter
sont différents pour le système de conduit
d'air HeatWave. Consulter le manuel du
HeatWave pour plus de détails.
Fond
0 po
Côté
0 po
Plancher
0 po
de combustion)
18-7/8 po
(479 mm)
min.
2-1/2 po (64 mm)
1-1/2 po (38 mm)
1-1/2 po (38 mm)
(32 mm)
36 po (914 mm)
72 po (1829 mm)
72 po (1829 mm)
risque accru d'incendie.
HeatWave
(0 mm)
(0 mm)
(0 mm)
