APROLI 380 LB
Automatisme hydraulique pour portes pliantes avec deux vantaux
PREPARATION DE L'INSTALLATION ELECTRIQUE ET DES ACCESSOIRES

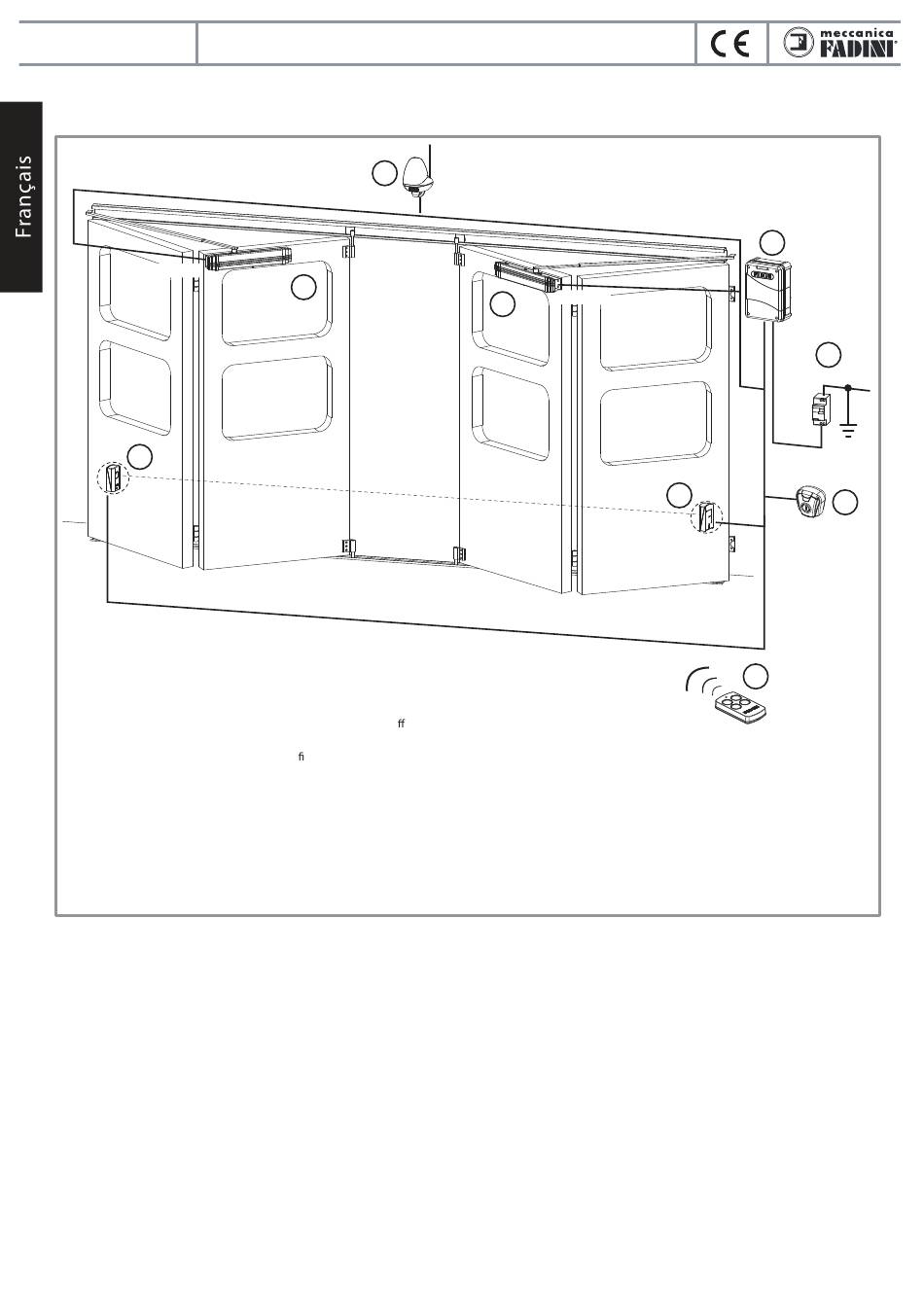

Schéma indicatif : il est responsabilité de l'installateur de préparer la tuyauterie pour les raccordements d'une manière appropriée et correcte.
5
2x1 mm² RG58
2
4x1 mm²
4
4x1 mm²
3
1
230 V - 50 Hz ±10%
8
4x1,5 mm²
7
6
2x1 mm²
4x1 mm²
4x1 mm²
9
1 - Interrupteur de ligne 230 V - 50 Hz magnéto-thermique di érentiel de 0,03 A
(au-délà de 100 m câble de section 2,5 mm²)
2 - Programmateur Elpro 27 avec radio en chable VIX 53/2 R
3 - Aproli 380 LB gauche
4 - Aproli 380 LB droit
5 - Lampe clignotante Miri 4 avec antenne
6 - Sélecteur à clé Chis 37
7 - Photocellule récepteur Trifo 11
8 - Photocellule émetteur Trifo 11
9 - Télécommande radio VIX 53
