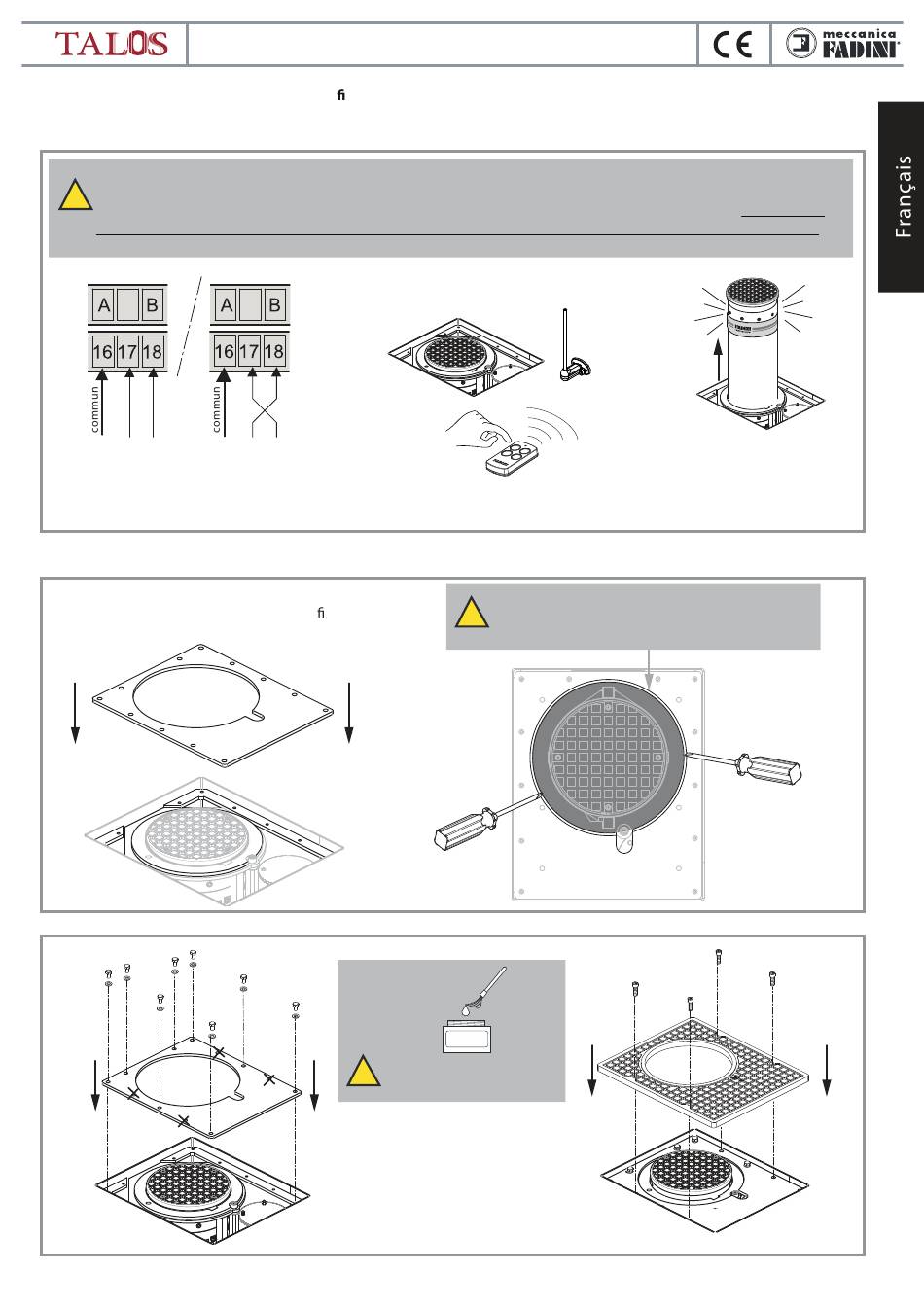

(**) Alimenter l'installation, si les LEDs de n de course sont correctement allumés (colonne baissée LED L8 ÉTEINTE),
avec une impulsion de commande la borne doit monter, sinon couper le courant à l'installation et invertir les câblages du
moteur (sur l'Elpro S40).
Attention: il y a déjà raccordé un condensateur de 40 μF à l'intérieur de la boite de dérivation. Pour TALOS
avec épaisseur colonne 4 mm (en acier ou inox), si non nécessaire au bon fonctionnement de la borne, on
!
NE doit pas brancher un autre condensateur aux bornes A et B du programmateur Elpro S40. Pour TALOS
avec épaisseur colonne 12 mm il faut adjoindre un condensateur de 20 μF aux bornes A et B du Elpro S40.
Branchements au moteur
électrique de l'unité centrale hydraulique
S'ils sont plus bornes escamotables à installer, accomplir la même procédure pour chacune d'elles
FIXATION DES PLAQUES DE COUVERTURE DE LA BORNE ESCAMOTABLE
La plaque de couverture doit s'appuyer
parfaitement sur toute sa surface, en se xant à la
bride circulaire autour de la colonne.
M10
borne escamotable hydraulique
1° impulsion
!
GRAISSE
IMPORTANT: NOUS CONSEILLONS
!
DE GRAISSER LES VIS DE FIXATION
13
borne escamotable montée:
IMPORTANT : CENTRER LA BORNE ESCAMOTABLE
AVEC LA PLAQUE DE COUVERTURE, LAISSANT UN
ESPACE UNIFORME ENTRE LE TROU DE LA PLAQUE
DE COUVERTURE ET LA BORNE.
passage fermé
Fig. 17
Fig. 18
M10
Fig. 19
