MODÈLE UT13118
28
4
11
10
N de N de
O O
Réf. Pièce Description
1 3330390 Moteur de la tondeuse/
table d'assemblage ........................ 1
2 3110137-2 Bloc essieu avant ........................... 1
3 3110237-2 Bloc essieu arrière .......................... 1
4 3220575 Vis (M5 x 10 mm tête bombée) ....... 4
5 3320237 Virole du garde roue (B) .................. 3
6 3420190 178 mm (7 po) Roue ....................... 4
7 3410190 Couvercle de roue .......................... 4
8 3331638 Rondelle (13.5 x 20 x 1.5t) .............. 4
9 3290135 Goupille fendue .............................. 4
10 3330537-2 Baguette jointive ............................. 1
11 3340137-1 Ressort de rallonge ........................ 1
12 3330737-1 Bloc gauche d'ajustement
de la hauteur ................................... 1
13 3330837-1 Bloc droit d'ajustement
de la hauteur ................................... 1
14 3221637 Boulon (M10 x 20 mm) ................... 4
15 3220737 Écrou à épaulement (M10) .............. 4
16 3220137-2 Arbre de réglage de hauteur ........... 1
17 3330437-1 Module d'extension ........................ 1
18 3220608 Vis hex. creux (M5 x 15 mm) .......... 4
19 3220439 Écrou frein (M5) ............................ 10
20 3330637 Support d'éjection latérales ........... 1
21 3220136 Écrou à épaulement (M6 x 8 mm) ... 2

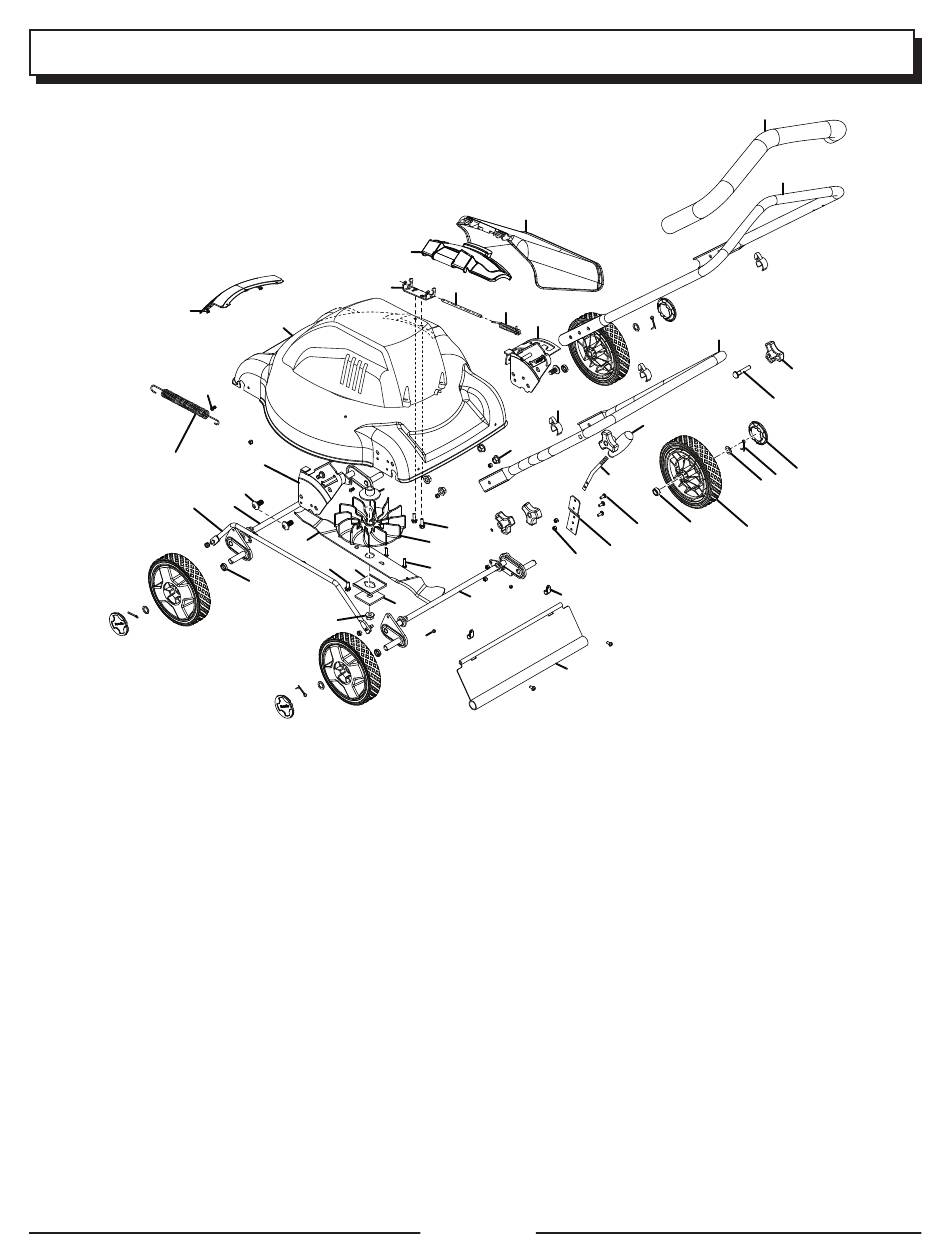

VUE ÉCLATÉE / LISTE DES PIÈCES
24
20
1
12
35
14
2
37
34
38
5
39
40
49
25
22
23
13
45
15
21
36
19
42
27
3
43
26
N de N de
O O
Qté. Réf. Pièce
22 3320338
23 3340237
24 3410537
25 3410637
26 3420237-1
27 3330490
28 3410390
29 3330290
30 3330190
31 3490137
32 3410835-3
33 3220436
34 3220137
35 3320238
36 3410237
37 3330137
38 3410535
39 3331435
40 3221037
41 3320337
42 3220131
43 3221237
44 3410239-1
45 3411135
Page 18
31
30
29
33
44
16
9
8
41
18
6
17
Description
Goupille d'éjection latérales ........... 1
Ressort ........................................... 1
Couvercle d'éjection latérales ........ 1
Déflecteur d'éjection latérales ........ 1
Ressort arrière ................................ 1
Cavalier ........................................... 2
Prise d'air moteur ........................... 1
Poignée inférieure ........................... 1
Poignée supérieur ........................... 1
Pince douce .................................... 1
Bouton ............................................ 4
Boulon (M8) .................................... 2
Boulon (M6 x 12 mm) ..................... 3
Protecteur de la broche .................. 1
Ventilateur ....................................... 1
Lame ............................................... 1
Isolant de lame ............................... 1
Écarteur .......................................... 1
Écrou de lame (M10 x 1.25 mm) ..... 1
Virole de la roue (A) ......................... 1
Vis (M4 x 20 mm) ............................ 2
Écrou frein (M4) .............................. 2
Poignée de réglage de hauteur ...... 1
Guide de cordon ............................. 3
32
7
Qté.
