Raccordement

Pour tous les raccordements suivants le raccordement indiqué se réfè-
re au module analogique.
Les sorties analogiques 0V ne doivent pas être interconnectées ni
directement ni indirectement (via l'actionneur raccordé).

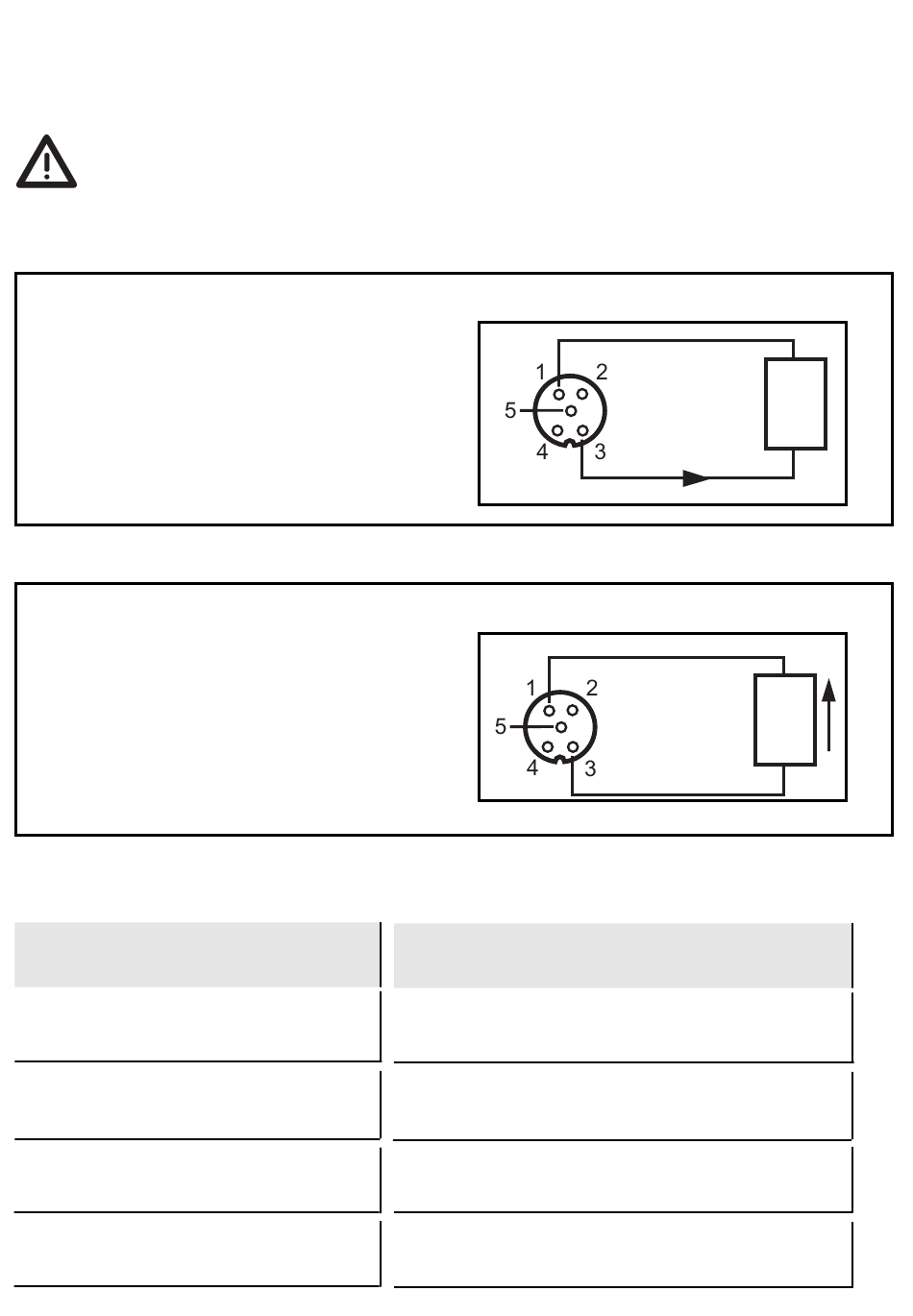

Raccordement d'un actionneur avec sortie courant (AC2518)
module analogique
broche 1: sortie analogique
broche 2: n.c.
broche 3: sortie analogique 0V
broche 4: n.c.
broche 5: terre fonctionnelle
Raccordement d'un actionneur avec sortie tension (AC2519)
module analogique
broche 1: sortie analogique
broche 2: n.c.
broche 3: sortie analogique 0V
broche 4: n.c.
Paramétrage des modules analogiques
Bits de paramètres
P0
Surveillance profile 7.3 (chien de garde)
P1
non utilisé
P2
défaut de périphérie
P3
non utilisé
14
PAGE
Actionneur 2 fils
Actionneur 2 fils
Description
1 surveillé
0 non surveillé
1 réservé
0 réservé
1 affichage défaut de périphérie actif
0 affichage défaut de périphérie non actif
1 réservé
0 réservé
