2.1 Contenu de la boîte
La boîte du RF5501-433 comporte les éléments suivants :
• Un clavier RF5501-433
• Deux résistances 5,6 K Ohm
• Quatre vis de montage
• Une étiquette pour l'intérieur de la porte du clavier
• Des étiquettes pour les touches Feu, Auxiliaire et Panique.
• Une feuille utilisateur LCD5501Z
• Un Manuel d'installation RF5501-433
2.2 Installation
REMARQUE : Le dispositif CONTRÔLEUR D'ALARME est conçu pour être utilisé dans un
milieu qui ayant un degré de pollution 2 maximum et des survoltages de catégorie II
ZONES NON DANGEREUSES, à l'intérieur seulement. Le dispositif est FIXÉ et BRANCHÉ
EN PERMANENCE et il est conçu pour être installé EXCLUSIVEMENT par un SPÉCIAL-
ISTE (ou équivalent) (c'est à dire des personnes ayant reçu une formation technique appro-
priée et ayant l'expérience nécessaire pour reconnaître les dangers auxquels elles
s'exposent pour effectuer cette tâche).
Ce manuel doit être utilisé en conjonction avec le Manuel d'installation du Panneau de contrôle.
Il convient d'installer le clavier à un endroit accessible aux points d'entrée et de sortie. Une
fois que vous avez choisi un endroit sec et sécuritaire, effectuez les opérations suivantes
pour installer le clavier :
1.
Retirez la plaque arrière du clavier en dévissant les vis situées à la base du clavier.
2.
Fixez la plaque arrière au mur à l'endroit choisi. Utiliser les vis fournies.
3.
Avant de fixer le clavier à sa plaque arrière, faites le câblage du clavier en suivant
les étapes décrites dans la section suivante.
Assurez-vous que l'endroit de l'installation est :
• Sec
• Central à l'emplacement proposé de tous les dispositifs sans fil
• Loin des sources d'interférence, notamment les bruits électriques (ordinateurs,
télévisions, moteurs d'appareils électriques, unités de chauffage et de climatisa-
tion), des objets importants en métal tels que des conduits de chauffage et toute
tuyauterie qui pourraient bloquer l'antenne.
2.3 Câblage
1. Avant de commencer à câbler le dispositif assurez-vous
que toute l'alimentation (transformateur à c.a. et batterie)
est déconnectée du panneau de contrôle.

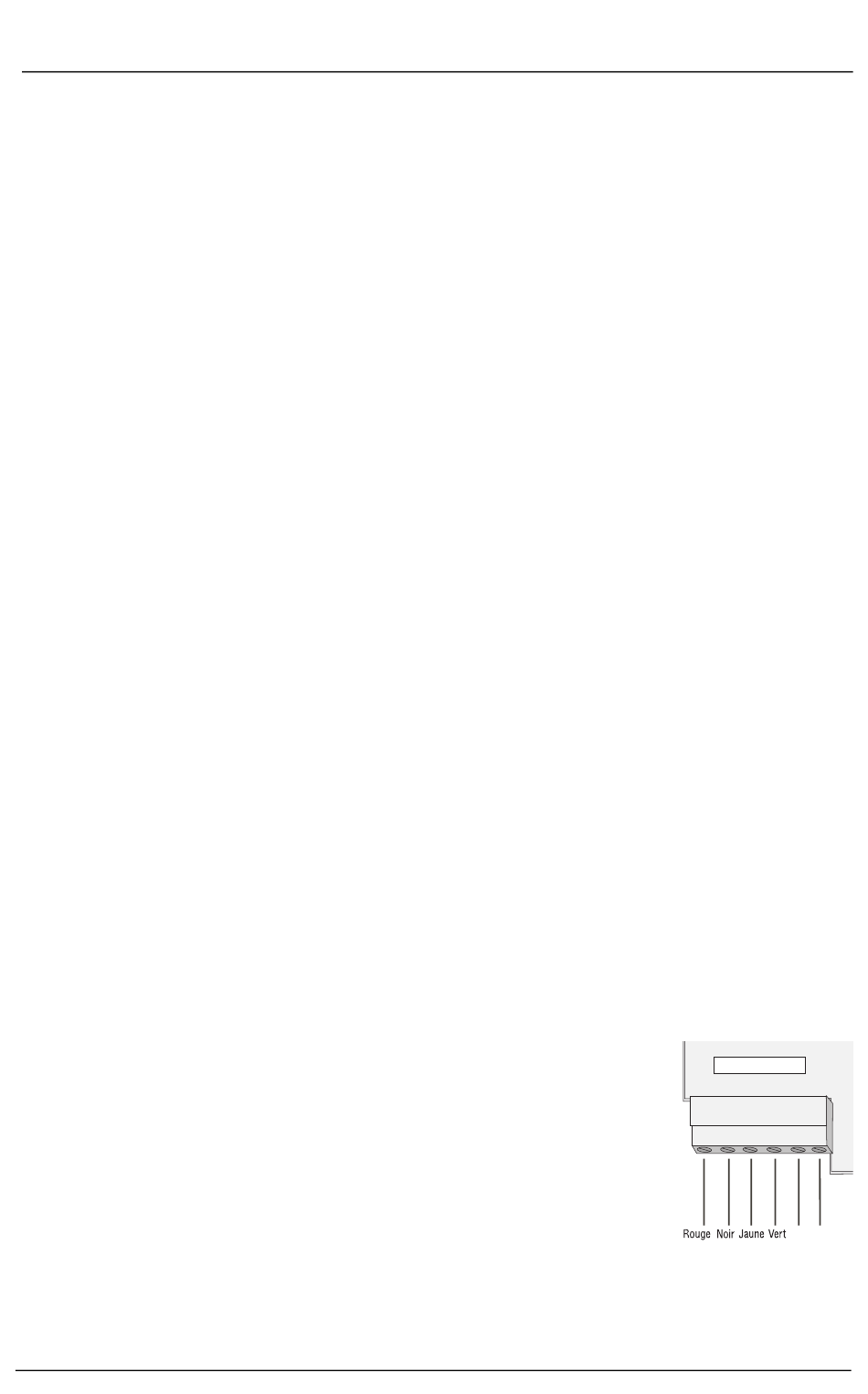

2. Branchez les quatre fils du Keybus du panneau de con-
trôle (rouge, noir, jaune, vert) aux bornes du clavier (R, N,
J, V). Consultez le diagramme.
REMARQUE : P1 et P2 sont des sorties de collecteur ouvert, qui
sont programmables. P2 peut être programmé pour être la zone le
terminal d'entrée (voir section [90]). Référez-vous au Manuel d'instal-
lation du Panneau de contrôle pour plus d'information de câblage.
3. Vous pouvez brancher un dispositif tel qu'un contact de porte à la borne "Z" du
RF5501-433. Cela élimine la nécessité de passer des fils jusqu'au panneau de
Section 2: Installation
3
RF5501-433
R
B
Y
G
P
P
Z
/
1
2
P1 P2/Z
