Edition 07/2005
Alimentation
230V
12V à 24V ~ AC
ou 12V à 48V DC
V : Varistances
Ce produit est livré avec une varistance V.
Celle-ci doit être montée directement sur les bornes de la gâche (ventouse,
moteur, ...) commandée par l'équipement.
Si l'appareil fonctionne avec plusieurs gâches, chacune doit être équipée de
varistance. La varistance limite les surtensions provoquées par le bobinage de la
gâche – effet de self.
Dans le cas où la ventouse utilisée est du type « Shear Lock », celle-ci doit être
alimentée par une alimentation indépendante du DC100 !

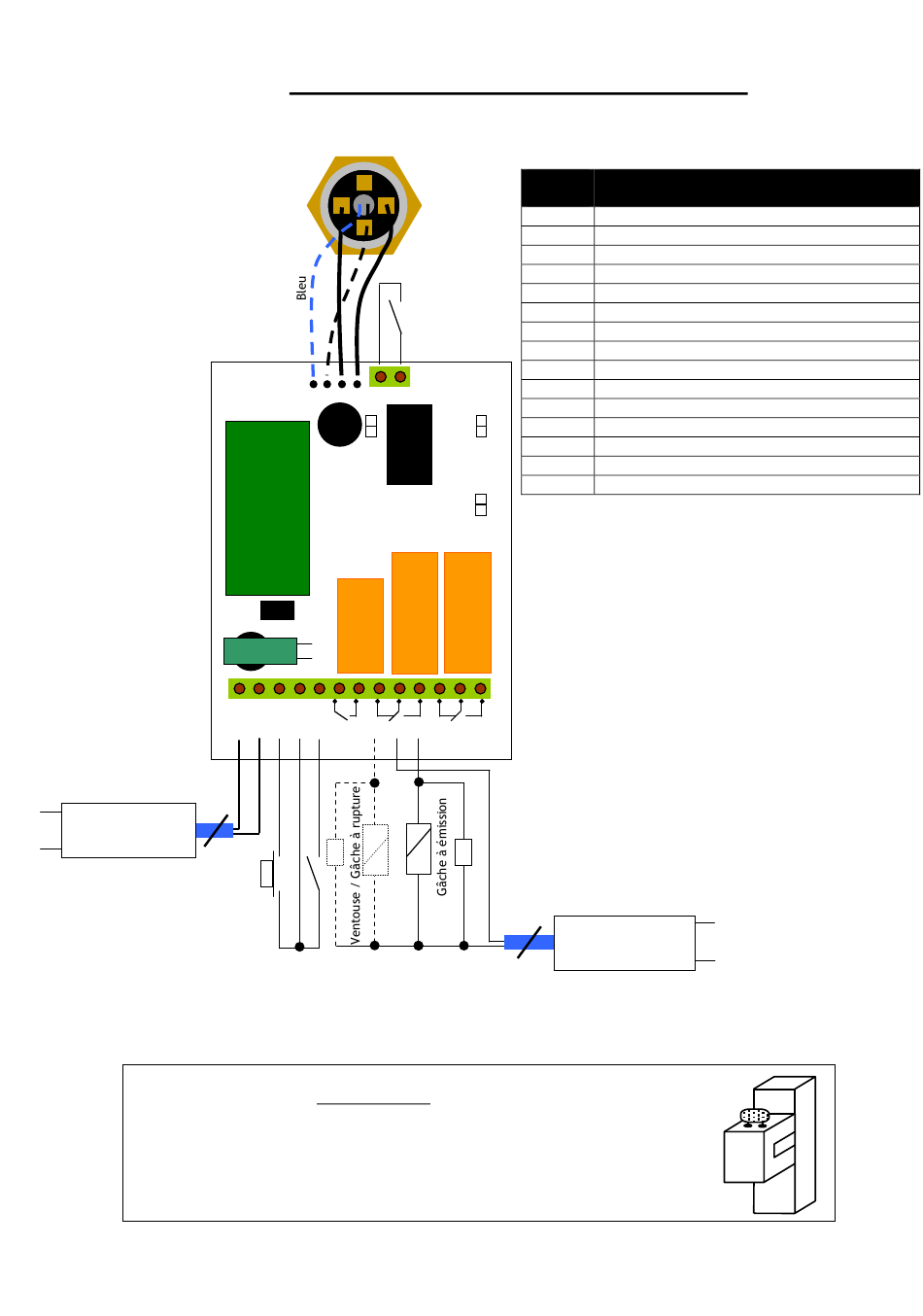

Raccordement du DC100 : 2 et 3 relais
M
+ -
ST1
RL3
V V P1 M H1 C3 T3 R2 C2 T2 R1 C1 T1
V
2
P1
H1
Borniers
V
V
P1
M
H1
C3
H2
T3
R2
C2
T2
R1
C1
P3
T1
M
H2
P2
RL2
RL1
V
Alimentation côté
2
G0301FR0235V01
Correspondances
Alimentation 12V à 24V AC ou 12V à 48V DC
Alimentation 12V à 24V AC ou 12V à 48V DC
Bouton intérieur de sortie relais 1
Commun
Contact horloge
Commun du relais 3
Contact travail du relais 3
Contact repos du relais 2
Commun du relais 2
Contact travail du relais 2
Contact repos du relais 1
Commun du relais 1
Contact travail du relais 1
Commun bouton extérieur
Contact horloge bouton extérieur
P2 : Remise à zéro
P3 : Modification codes
utilisateur
ST1 : Cavalier pour le buzzer
A enlever pour supprimer
le signal sonore
230V
commande de
puissance
