2.1 Motoréducteurs avec moteurs à magnétisation permanente
2
2
2.1.1 Degré de protection des
motoréducteurs
La gamme OneGearDrive est conforme aux normes
EN 60529 et CEI 34-5/529. Elle est entièrement protégée,
étanche à la poussière et aux projections d'eau.
Le OneGearDrive-Basic est livré en standard avec
protection IP67.
Le OneGearDrive-Standard et le OneGearDrive-Hygienic
sont utilisés dans les zones agressives et sont fournis avec
une protection IP67 (IP69K en option).
L'état de la peinture doit être vérifié et réparé à intervalles
réguliers, en fonction des influences ambiantes. La finition
de la peinture doit être compatible avec les autres
composants. Il a été démontré que les peintures à base de
résine synthétique conviennent à cet effet.
2.1.2 Dispositif de montage
Il est recommandé de protéger l'eau potable, les denrées
alimentaires, les textiles, etc. situés en dessous du motoré-
ducteur.
Le variateur doit être installé de manière à subir le moins
de vibrations possible.
Des instructions spéciales doivent être suivies pour les sites
d'installation où les conditions d'exploitation sont
anormales (p. ex. exposition prolongée à un ruissellement
d'eau, températures ambiantes supérieures à 40 °C, risques
d'explosion). L'entrée d'air frais ne doit pas être bloquée à
cause d'une installation inappropriée ou d'encrassement.
En cas de transmission de puissance directe du réducteur à
la machine entraînée, il est recommandé d'utiliser des
raccords flexibles, si possible, sans jeu, ainsi que des
limiteurs de couple à friction disponibles dans le
commerce s'il existe un risque de blocage.
Il faut être prudent lors de la fixation d'éléments de
transmission à l'arbre creux du réducteur, dont l'alésage est
ISO H7. Le trou taraudé selon la norme DIN 332 prévu à
cet effet doit être utilisé si possible. Il est recommandé de
préchauffer la pièce de la machine devant être fixée à
l'arbre jusqu'à 100 °C environ. L'alésage doit être
dimensionné conformément au tableau ci-dessous et doit
par conséquent présenter les tolérances suivantes :
4
Manuel d'utilisation du VLT OneGearDrive
Dimension nominale de
l'alésage (en mm)
de 18 à 30
de 30 à 50

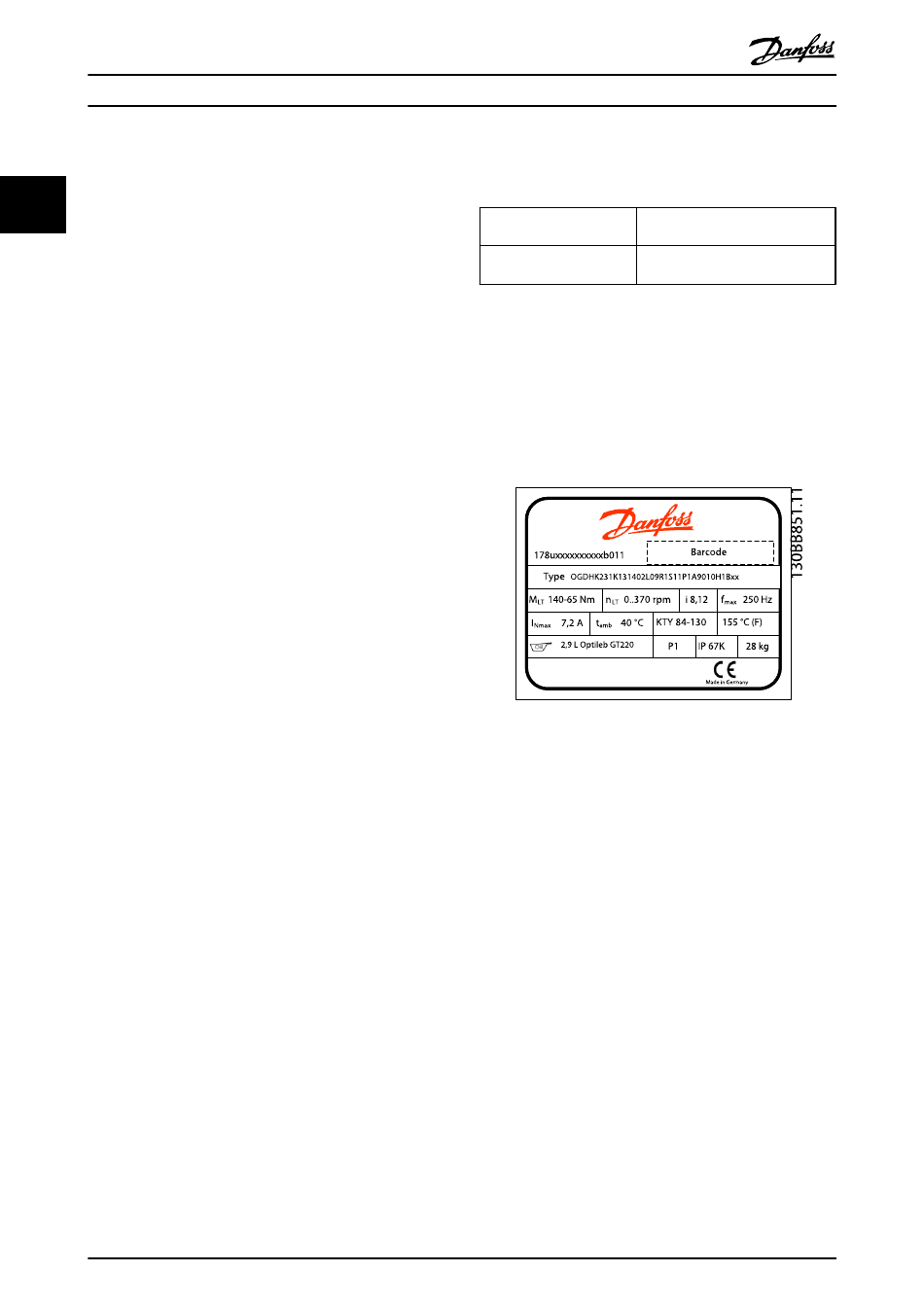

2.1.3 Plaque signalétique
Les motoréducteurs Danfoss sont fournis de série avec une
plaque signalétique résistant à la corrosion. La plaque
signalétique standard est faite de plastique spécial essayé
et testé pendant plusieurs années d'utilisation pratique et
approuvé pour les zones à risque par le Physikalisch-
Technische-Bundesanstalt (PTB).
®
MG.75.C1.04 - VLT
est une marque déposée Danfoss
Alésage H7 de l'arbre de sortie
avec les tolérances (en 1/1000 mm)
de 0 à +21
de 0 à +25
