Danfoss ChangeOver6 Fiche Technique

Fiche technique
Vanne ChangeOver
Description
Commande
© Danfoss |11/2020
et NovoCon ChangeOver
6
ChangeOver NovoCon ChangeOver
6

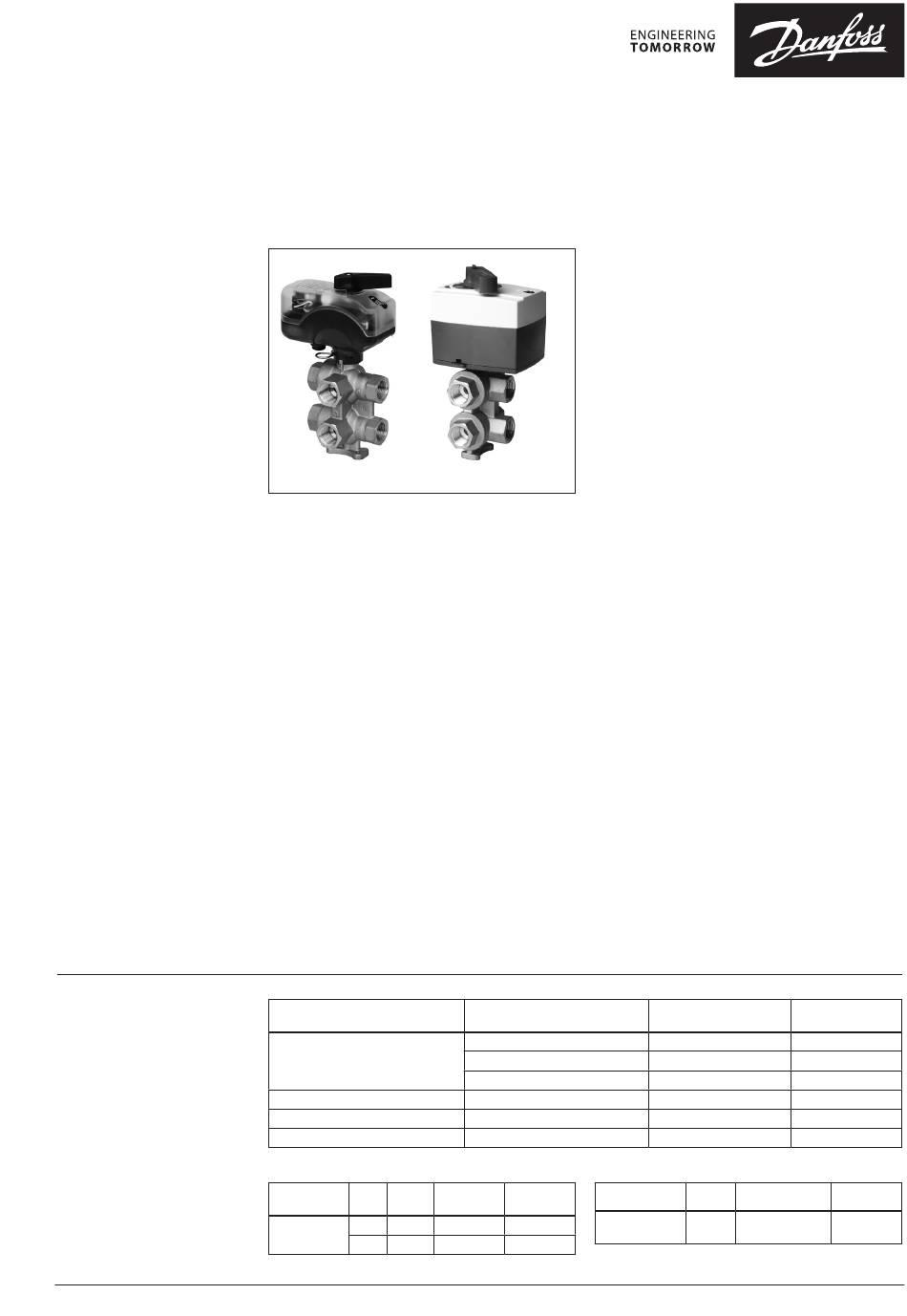

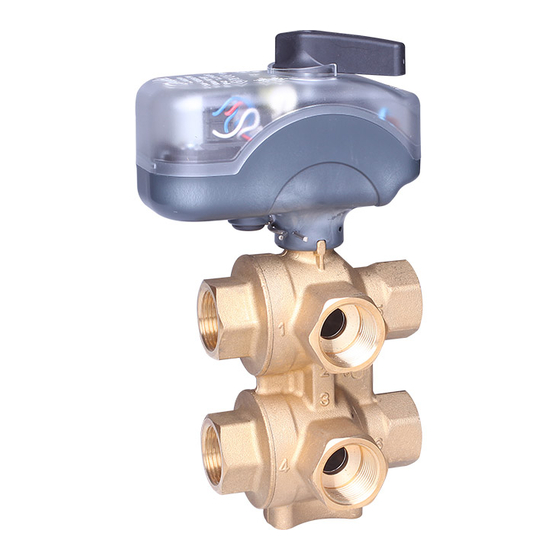

Les vannes ChangeOver et NovoCon ChangeOver
6
sont des vannes d'inversion motorisées 6 voies qui
assurent une fonction de répartition entre deux circuits
d'eau dans un système d'inversion à quatre tubes.
Cette fonction de répartition permet d'augmenter
la capacité de refroidissement et de chauffage
d'une unité terminale avec un encombrement
réduit identique à celui d'un modèle à deux
circuits où les circuits d'eau de chauffage et de
refroidissement ont chacun leur propre échangeur.
Les vannes ChangeOver et NovoCon ChangeOver
6
sont des vannes d'inversion motorisées 6 voies qui
ne sont pas conçues pour effectuer la régulation du
débit. Le débit est modulé par la vanne de régulation
et d'équilibrage automatique AB-QM assurant
l'équilibrage automatique et une autorité de 100%.
Les applications typiques sont :
• Les panneaux de plafond rayonnant, alimentés
par 4 tubes (alimentation/retour chauffage
et alimentation/retour refroidissement)
• Les unités terminales avec une seule vanne de
régulation, alimentés par 4 tubes (alimentation/
retour chauffage et alimentation/retour
refroidissement)
Caractéristiques (ChangeOver
• Aucun débit croisé entre les circuits d'alimentation
• Un seul signal de régulation marche/arrêt
pour commuter les circuits chaud/froid
Type
Actionneur ChangeOver
6
Actionneur NovoCon ChangeOver
Actionneur NovoCon ChangeOver
Actionneur NovoCon ChangeOver
Remarque : Des moteurs avec une longueur de câble de 5 et 10 m sont réalisés sur demande. Cela allonge toutefois le délai de livraison.
k
Type DN
VS
(m /h)
3
15 2,4
Vanne
ChangeOver 6
20 4,0
: vannes d'inversion motorisées 6 voies
6
6
6
6
) :
6
Longueur de câble
(m)
1,5
5,0
10
6 1
Energy 1/ Sondes de température de surface 1,5
6
flexible 1,5
6
Raccord N de code
°
003Z3150
Rp ½
003Z3151
Rp ¾
• Indication visuelle de la position réelle de la vanne
• Fonctionnement silencieux et fiable
• Aucune maintenance nécessaire
• Joint en téflon et vanne à bille chromée
pour éviter les phénomènes de gommage
• Débrayage manuel
NovoCon ChangeOver :
6
L'actionneur NovoCon ChangeOver
à bille motorisée 6 voies unique, qui est régulé
directement à partir du NovoCon® S et qui assure
une fonction de répartition entre deux circuits d'eau
dans un système ChangeOver
6
L'actionneur de bus NovoCon® S régule le débit
et la vanne directionnelle à 6 voies avec actionneur
et commute entre chauffage et refroidissement
avec les caractéristiques suivantes :
• Câble enfichable unique, avec raccordement de
bus et alimentation pour l'actionneur NovoCon® S.
Un câble enfichable entre l'actionneur NovoCon® S
ChangeOver 6 voies et l'actionneur NovoCon® S,
6
qui comprend un signal de régulation de 0 à 10 V,
un signal de retour et une connexion d'alimentation.
• En comparant le signal de régulation de 0 à 10 V et
le signal de retour, l'actionneur PIBCV NovoCon® S
détecte si l'actionneur à 6 voies se trouve en
fonctionnement manuel ou si la vanne est bloquée
(le signal de retour ne suit pas le signal de régulation).
• En mode de maintenance, l'actionneur à 6 voies
peut fermer complètement la vanne afin d'éviter
toute fuite.
Caractéristiques (NovoCon ChangeOver
• Aucun débit croisé entre les circuits d'alimentation
• Raccordement et régulation simplifiés
• Indication visuelle de la position réelle de la vanne
• Fonctionnement silencieux et fiable
• Alarme
• Câble enfichable
• Raccordement rapide à l'actionneur
• Aucune maintenance nécessaire
• Joint en téflon et vanne à bille chromée pour éviter
les phénomènes de gommage
• Débrayage manuel
Raccord
Câble à plusieurs fils dénudés
Câble à plusieurs fils dénudés
Câble à plusieurs fils dénudés
Enfichable
Enfichable
Câble à plusieurs fils dénudés
Classe de
Type DN
résistance au feu
Isolation du
15
ChangeOver
6
1) Conformément à la norme DIN 4102
AI162886480177fr-000605 | 1
est une vanne
6
à quatre tubes.
) :
6
N ° de code
003Z3155
003Z3156
003Z3157
003Z8520
003Z8521
003Z8522
N ° de code
1)
B2 003Z3159
