Écran principal du logiciel TxConfig:

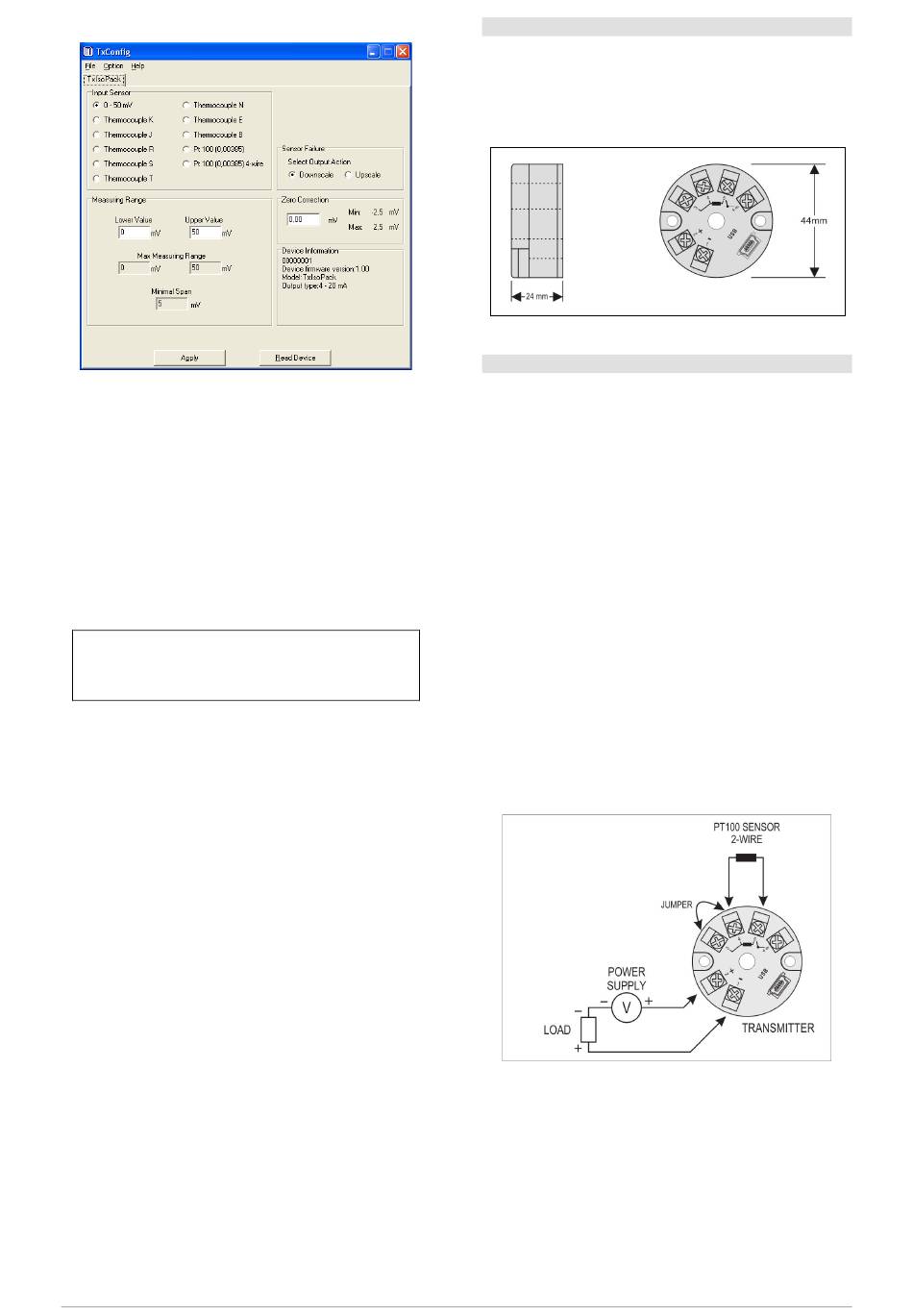

Fig. 3 – Écran principal du logiciel TxConfig
Description:
1. Sélection de la sonde: sélectionne la sonde qui sera utilisée. Voir
Tableau 1.
2. Plage de mesure: définit la plage de mesure du transmetteur.
Limite inférieure de la plage: température désirée pour le courant de
4 mA.
Limite supérieure de la plage: température désirée pour le courant de
20 mA.
Plage inversée
Quand la valeur de la limite inférieure est supérieure à celle de la limite
supérieure, le courant de sortie fonctionne de 20 à 4 mA (le courant
diminue à mesure que la température augmente).
Note: les valeurs choisies ne peuvent pas être en dehors de la plage
de la sonde sélectionnée dans ce même champ ni établir une plage
inférieure à la valeur de plage minimum indiquée juste au-dessous.
Voir Tableau 1 de ce manuel.
3. Rupture de sonde: établit le comportement de la sortie, quand le
transmetteur signale une défaillance :
Minimum: le courant de sortie passe sur 3,8 mA (down-scale),
normalement utilisé en réfrigération.
Maximum: le courant de sortie passe sur 20,5 mA (up-scale),
normalement utilisé en chauffage.
4. Informations du transmetteur: ce champ contient les données identifiant
le transmetteur. Elles doivent être fournies au fabricant lors d'éventuelles
consultations.
5. Correction du zéro: Corrige de petites déviations présentes à la sortie du
transmetteur, en cas de substitution de la sonde, par exemple.
6. Envoyer configuration: envoie la nouvelle configuration. Une fois
envoyée, la configuration sera immédiatement adoptée par le
transmetteur.
7. Lire configuration: lit la configuration du transmetteur connecté. L'écran
affiche alors la configuration actuelle qui pourra être modifiée par l'usager.
Note: La configuration standard de l'appareil est:
• Sonde Pt100, plage 0 à 100 °C, 0 °C de correction du zéro.
• Sortie sur maximum pour ruptures de sonde.
L'usager peut définir une configuration spécifique lorsqu'il passe sa
commande.
NOVUS AUTOMATION
MONTAGE
Le transmetteur TxIsoPack est conçu pour être installé sur la tête de sondes
ayan. Les vibrations, l'excès d'humidité et de température, les interférences
électromagnétiques, la haute tension et d'autres problèmes peuvent
endommager définitivement cet appareil et causer des erreurs de lecture de
la valeur mesurée.
DIMENSIONS:
Fig. 4 – Dimensions du transmetteur
INSTALLATION ÉLECTRIQUE
Enveloppe des bornes en polyamide.
Section du fil utilisé: 0,14 à 1,5 mm²
Couple recommandé pour serrer les vis du bornier: 0,8 Nm.
CONSEILS D'INSTALLATION
• Les câbles d'entrée doivent passer loin de ceux d'alimentation (boucle),
si possible dans des conduits électriques enterrés.
• Les instruments électroniques doivent être alimentés par un circuit dédié.
• Pour les applications de régulation et de surveillance, il est essentiel de
considérer ce qui peut arriver en cas de défaillance d'une partie
quelconque du système.
• Il est recommandé d'utiliser des dispositifs d'antiparasitage sur les
bobines de contacteurs, vannes magnétiques, etc..
• Utilisez des câbles de compensation pour les raccordements utilisant
des thermocouples.
RACCORDEMENTS ÉLECTRIQUES
Les figures ci-dessous montrent les raccordements électriques nécessaires.
Les bornes 3, 4, 5 et 6 sont réservées à la connexion de la sonde. CARGA
représente l'appareil de mesure du courant 4-20 mA (indicateur, régulateur,
collecteur de données, etc.).
PT100 2 FILS
Obs.: pour un Pt100 à 2 fils, les bornes 3 et 4 doivent être reliées conforme
suit.
Fig. 5 – Raccordements électriques du transmetteur (Pt100 2 fils)
2/3
