TEST FONCTIONNEL
Sélectionner le fonctionnement automatique de la porte par l'intermédiaire du sélecteur de programme.
Si l'on utilise le sélecteur manuel de programme le mettre sur l.
Consulter le paragraphe "Sélecteurs de programme" où sont décrits les types de sélecteurs prévus pour choisir le mode opérationnel de la
porte automatique.
Pour lancer une manœuvre d'ouverture exercer une pression sur le bouton PS1 (Start) du module PWN-T, ou solliciter les dispositifs
d'ouverture de la porte.
Vérifier que le cycle d'ouverture et fermeture de la porte ait lieu correctement et que les organes d'impulsion et les capteurs de sécurité
fonctionnent bien; pour les réglages du champ de détection des capteurs consulter les instructions fournies avec le capteur.
Durant le mouvement de la porte il est possible que l'on entende des signalisations intermittentes de la part du vibreur qui indique que la
limite de puissance alimentée par l'opérateur a été atteinte, spécialement si les dimensions et le poids du battant se rapprochent des limites
autorisées.
Une brève signalisation sonore du vibreur durant le démarrage en ouverture est à considérer comme normale car la phase de démarrage
est le moment durant lequel il faut le plus de force.
Régler la puissance de poussée avec le paramètre P04 du programmateur BATS12 (voir par. "Réglage paramètres").
Pour désactiver la signalisation sonore du vibreur lorsque la limite de puissance a été atteinte configurer la fonction F34 ON (voir par.
"Configuration Fonctions").
Le son du vibreur pendant presque toute la course veut dire que le battant dépasse les limites autorisées, ou que les cotes d'installation
indiquées sur les dessins techniques de montage n'ont pas été respectées, ou que des frottements sont présents sur l'encadrement; dans
ce cas la porte automatique a des difficultés de mouvement et pourrait ne pas réussir à compléter le cycle d'ouverture / fermeture.
Sécurité anti-impact: vérifier qu'en opposant un obstacle au mouvement du battant, l'arrêt et l'inversion du sens de marche se produisent.
Pour la configuration des fonctions disponibles consulter le par. "Configuration Fonctions".
Pour le réglage des paramètres variables consulter le par. "Réglage paramètres".
L'opération de réglage doit être répétée en cas de variation de l'une des conditions suivantes:
poids de la porte, angle d'ouverture du battant, chargement du ressort, remplacement de la carte logique L-NEP ou du groupe mécanique à
l'intérieur de l'opérateur SMART/EVOLUTION.
Pour répéter le réglage suivre les passages décrits au par. précédent "Réglage initial".
16.6)
DIAGNOSTIC ENTRÉES
Avec le programmateur BATS12 il est possible d'effectuer un contrôle de l'état des entrées pour vérifier le fonctionnement correct de tous les
dispositifs connectés à l'opérateur SMART/EVOLUTION.
Pour entrer dans le "Diagnostic entrées" alors que sur l'écran on voit apparaitre le programme de travail de la porte automatique, maintenir
enfoncé le bouton F2 pendant environ 3 secondes.
Le bouton F3 s'utilise seulement en cas de porte à double battant et le symbole en haut à droite de l'écran indique M si l'on est en train de
visualiser les entrées sur l'opérateur MASTER, ou S si les entrées intéressent l'opérateur SLAVE. Chaque pression sur le bouton F3 permet
de passer de M à S et vice-versa.
Si l'automation est à un seul battant, la lettre M apparaît en haut à droite de l'écran.

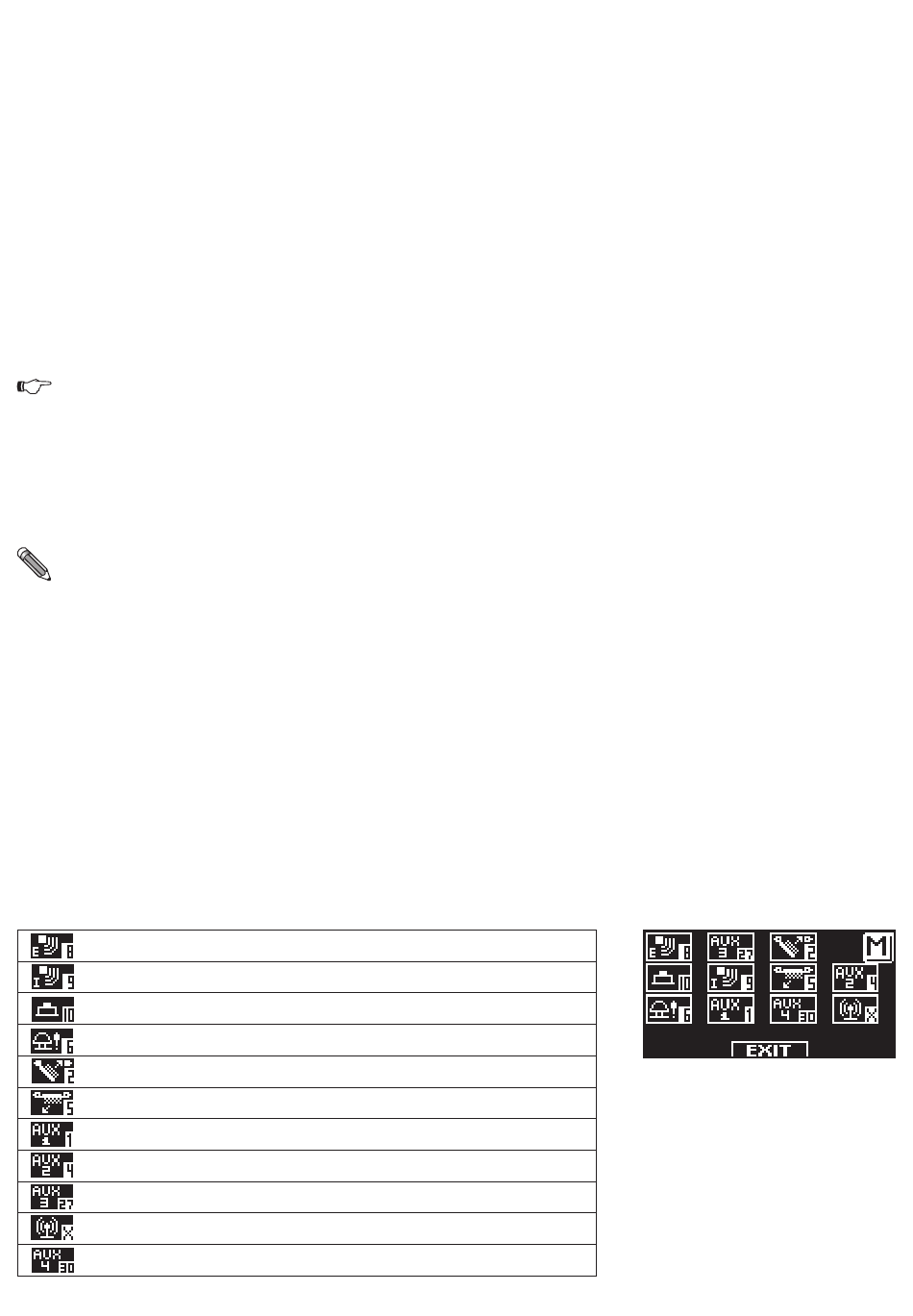

L'écran visualise les symboles de toutes les entrées de l'opérateur avec le numéro de borne relatif.
Si une entrée est occupée le symbole correspondant s'allume avec une flèche à côté.
Radar extérieur
Radar intérieur
Start
OPEN
Capteur de sécurité en fermeture
Capteur de sécurité en ouverture
AUX 1 (s'active si le sélecteur manuel de programme est sur la position I)
AUX 2 (s'active si le sélecteur manuel de programme est sur la position II)
AUX 3
Récepteur EN/RF1 lorsque activé par une radiocommande BATS11
non utilisé
