Consignes techniques
Pour les grillages dans la section de ventila-
tion, calculer un supplément d'au moins 20 %.
Surface min. [en cm²], avec 20 %
Puissance de
la chaudière
Autriche
[en kW]
Air en-
Air
trant
éva-
20 kW
cué
25 kW
35 kW
>240
>216
50 kW
70 kW
90 kW
130 kW
>347
>252
200 kW
>533
>336
400 kW
>1067 >576
3.6 Exploitation indépendante de l'air
ambiant
L'exploitation indépendante de l'air ambiant
plus
du modèle octo
Informations de base
Dans les locaux d'installation habituels, la perte de
chaleur à travers les ouvertures d'air alimenté né-
cessaires est inévitable. Ceci peut être évité avec
les chaudières exploitées indépendamment de l'air
ambiant, car l'air de combustion est aspiré directe-
ment depuis l'extérieur dans la chaudière (et pas
dans le local d'installation) par des conduites d'air
alimenté fermées.
Longueur de la conduite d'air entrant
La conduite d'aspiration standard présente un dia-
mètre de Ø80 mm et une longueur de 1 m (exten-
sible à 3 m maximum). Pour un prolongement sup-
plémentaire (8 m de plus), le diamètre doit atteindre
Ø100 mm.

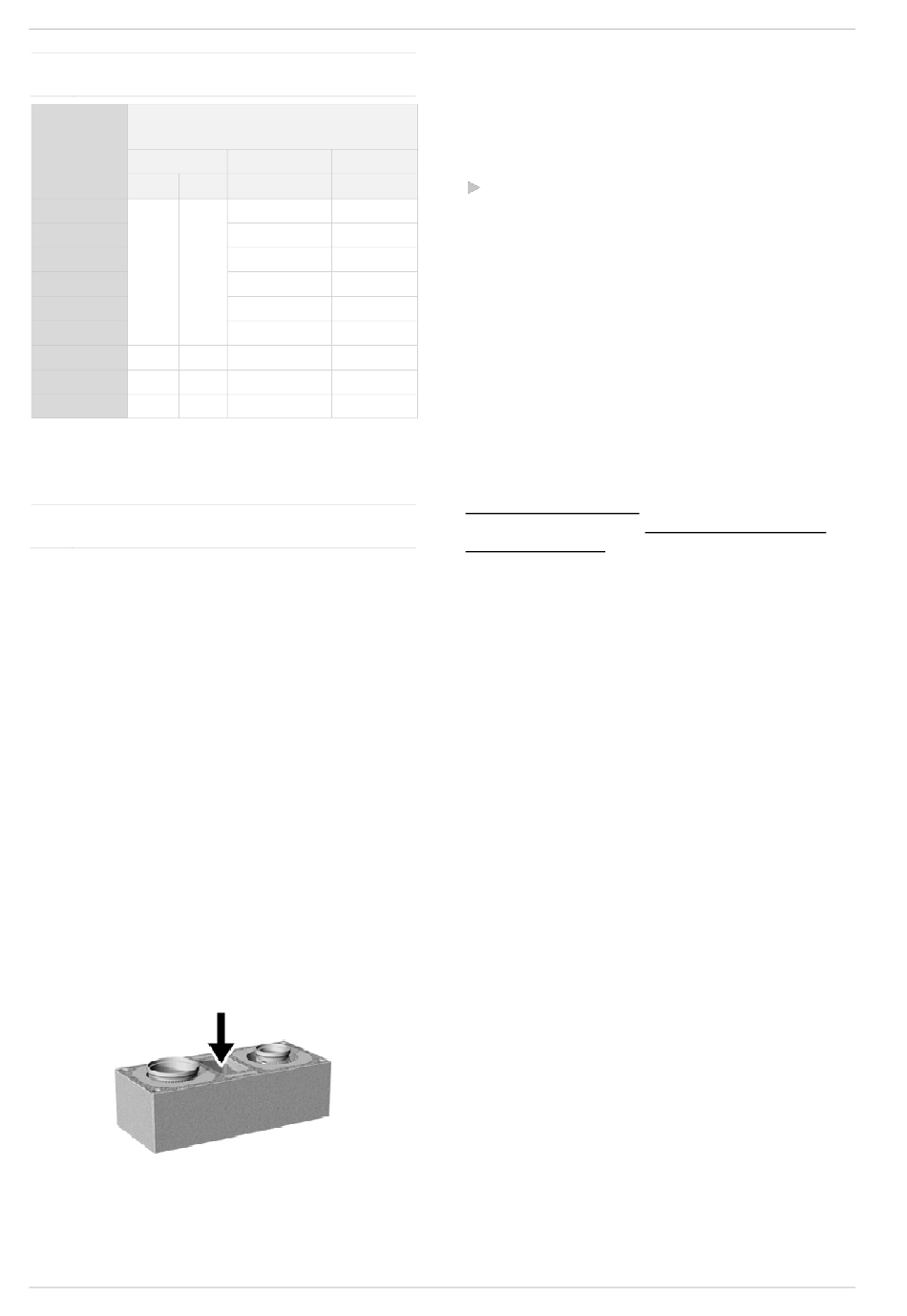

Conduite indépendante de l'air ambiant intégrée
dans la cheminée
Variante recommandée : L'air aspiré est acheminé
jusqu'à la chaudière à travers le conduit de chemi-
née.
Conduite indépendante de l'air ambiant en de-
hors de la cheminée
- Isolation anti-incendie avec de la laine de roche
nécessaire si la conduite indépendante de l'air
ambiant passe par d'autres pièces.
8
Allemagne
Suisse
Air entrant/air
Air entrant
évacué
>180
>206
>180
>258
>180
>361
>228
>515
>228
>721
>276
>927
>372
>1339
>540
>2060
>1020
>4120
est possible en option.
- Isolation contre le froid de la conduite indépen-
dante de l'air ambiant à l'intérieur de parties de
bâtiments (mur, sol, ...) nécessaire afin d'éviter
les dommages dus à la condensation.
- Informations supplémentaires : Norme EN 15287-
2
Effectuer le raccordement indépendant de l'air
ambiant
37
3.7 Eau de remplissage de l'installation
de chauffage
Deux points importants doivent être pris en compte
concernant la qualité de l'eau de remplissage (con-
formément à la directive
VDI 2035) :
- Éviter toute formation de tartre (dépôts de cal-
caire)
- Éviter toute corrosion liée à l'eau (due à la pré-
sence d'oxygène dans l'eau de chauffage)
Afin de réduire au maximum la vitesse de corrosion
des composants métalliques, l'eau en circulation doit
présenter un pH correct (entre 8,2 et 9,5), et présen-
ter en même temps une conductivité électrique la
plus faible possible (50 à 100 µS/cm).
3.7.1 Prévention de la formation de tartre
Qu'est-ce que la formation de tartre
La formation de tartre consiste en la formation de ré-
sidus adhérant aux parois en contact avec l'eau
dans les installations de chauffage (p. ex. les sur-
faces de l'échangeur thermique de la chaudière). Ce
phénomène peut entraîner des dégâts (fissures de
tension dans le métal, fuites).
Cause de la formation de tartre
La formation de tartre est due au calcaire présent
dans l'eau.
Le calcul/tableau suivant indique la dureté totale ad-
missible pour l'eau de remplissage. En cas de dépas-
sement des valeurs indiquées, un traitement de l'eau
de remplissage s'impose (p. ex. adoucissement).
Notice de montage octo
plus
