SOLARFOCUS octo plus Notice De Montage page 28

Montage

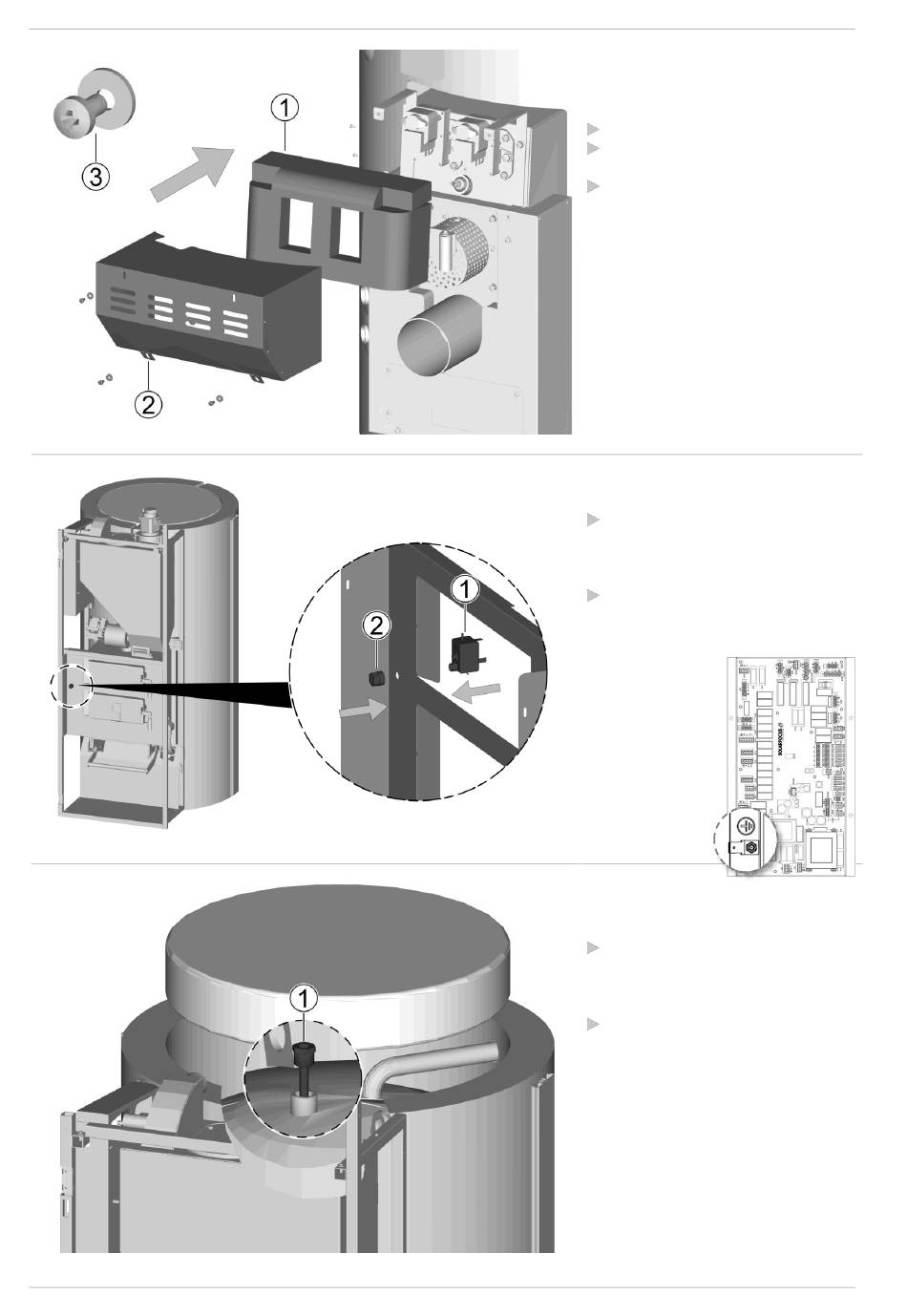

Fig. 5-29
Fig. 5-30
Fig. 5-31
28
Boîte de fumées : Monter le capot
supérieur
Installer l'isolation 1.
Plier les languettes de vissage
situées sous le capot vers le bas.
Monter le capot à l'aide de 4 vis
DIN7985-VZ/M5x10 et de ron-
delles DIN9021-5-VZ 3.
Monter le limiteur de température
de sécurité (LTS)
Visser l'unité de commutation
derrière le capot, l'écrou hexago-
nal et le capot de recouvrement
sur le filetage par l'avant.
Raccorder le LTS au connecteur
X20 et le conducteur de protec-
tion à la languette sur la carte
mère.
Monter la sonde du limiteur de
température de sécurité (LTS)
Placer la sonde dans un tube
et l'installer sur le des-
plongeur 1
sus de la chaudière.
Raccorder les 3 sondes de tem-
pérature, X30/X31/X32,
Notice de montage octo
2
1
2
 19
plus
