Notice de montage octo
plus

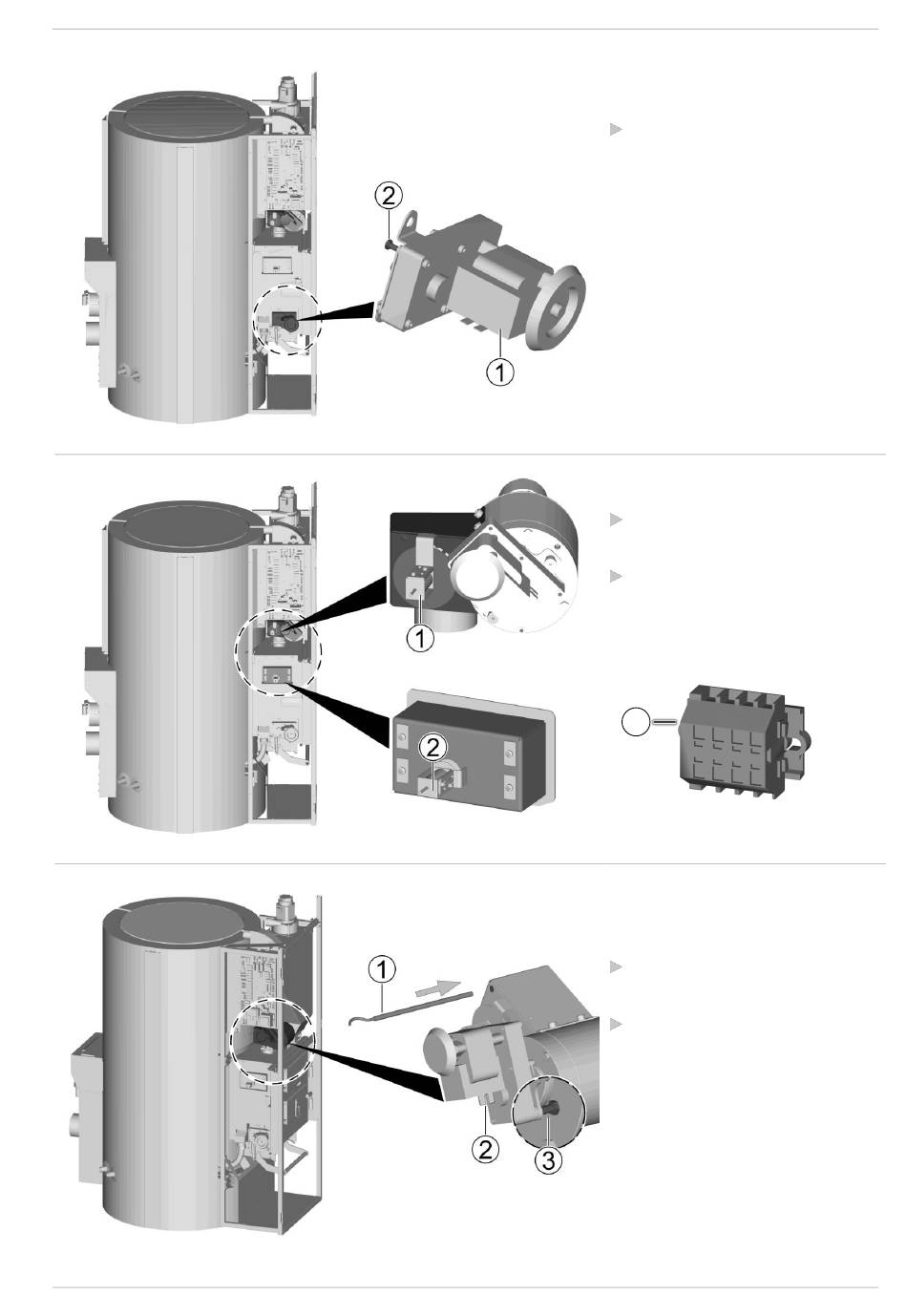

Raccorder le moteur du cylindre à
cendre
Raccorder le moteur
à cendre au connecteur X16,
coincer le conducteur de protec-
tion à l'aide de la vis à tête hexa-
gonale 2.
Raccorder les aimants de retenue
Raccorder l'aimant de retenue
d'air primaire
1 au connecteur
X26 via le bloc de jonction 3.
Raccorder l'aimant de retenue
d'air d'amorçage
2 au connecteur
X27 via le bloc de jonction.
3
Installer la sonde de température
de l'unité d'alimentation des gra-
nulés
Insérer la sonde de température
dans l'orifice, la raccorder au con-
necteur X33.
Raccorder le moteur d'alimenta-
tion des granulés 2 au connecteur
X23, visser le conducteur de pro-
tection à l'aide de la vis à tête
hexagonale 3.
Montage
1 du cylindre
