Conduit d'échappement des gaz vertical
Fig. 5-56
Notice de montage octo
plus

6 Raccordement hydraulique

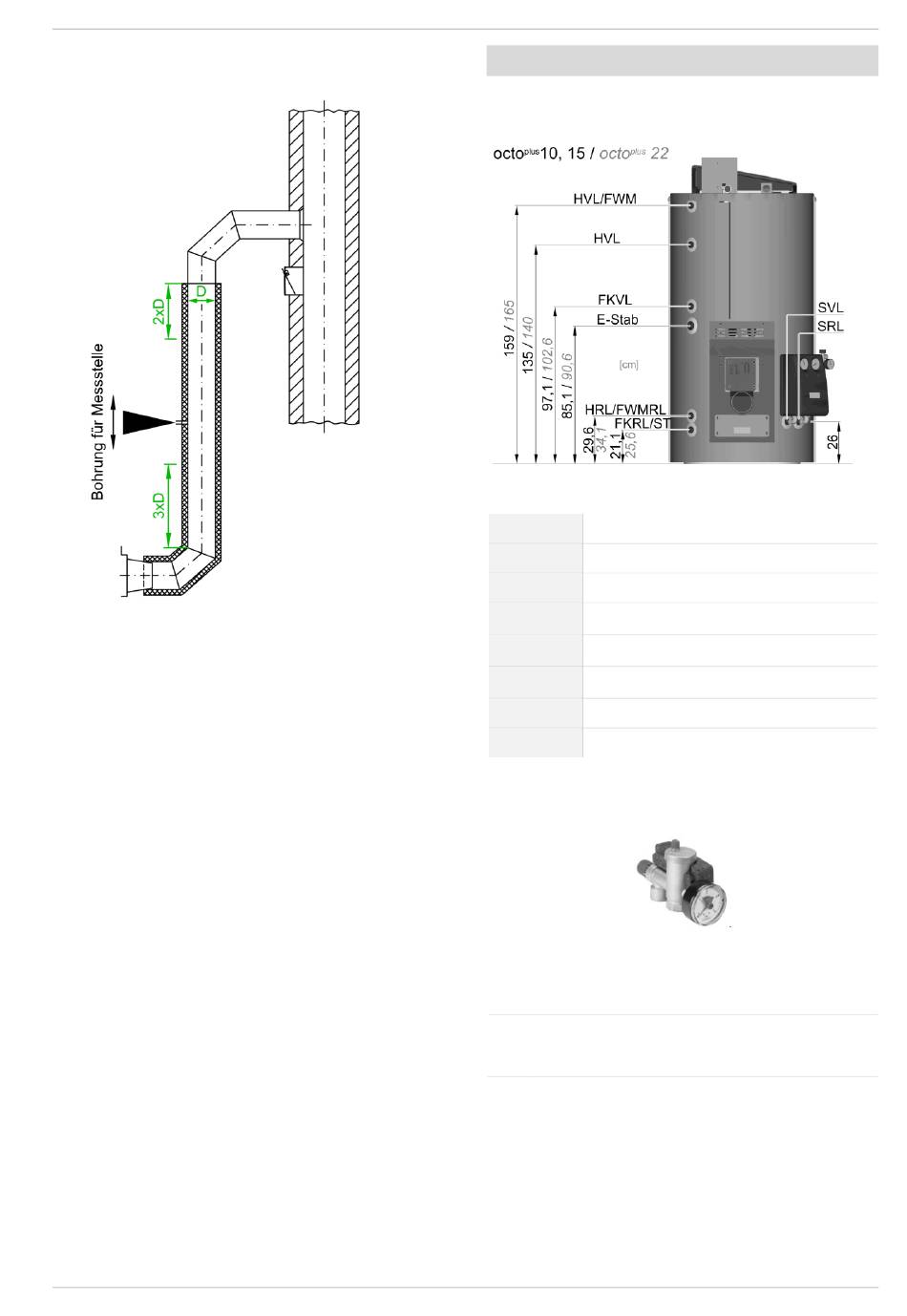

6.1 Raccordements - vue d'ensemble

Fig. 6-1_057
Eau chaude départ/échangeur ecs (IG 1")
HVL/FWM
Eau chaude départ (IG 1")
HVL
Départ chaudière extérieure (IG 1")
FKVL
Résistance
Chauffage électrique (IG 6/4")
électrique
Eau chaude retour/retour échangeur ecs ; (lance
HRL/FWMRL
de charge par stratification, IG 1")
Retour chaudière extérieure - chaudière à
FKRL/ST
bûches (IG 1")
Départ solaire (AG 1"-à joint plat)
SVL
Retour solaire (AG 1"-à joint plat)
SRL
6.2 Unité de sécurité de la chaudière
(USC)
Installer l'unité de sécurité de la chaudière dans la
conduite d'entrée de la chaudière au point le plus
haut et au plus près de la chaudière. Position de
montage : à la verticale, voir illustration.
ATTENTION - Ne pas prévoir de barrières
!
pouvant entraver la fonction de l'unité de sé-
curité de la chaudière dans la conduite.
6.3 Soupape de sécurité thermique
(TAS)
Pas nécessaire pour la chaudière octo
6.4 Augmentation de la température de
retour
Pas nécessaire pour la chaudière octo
Raccordement hydraulique
plus .
