SOLARFOCUS octo plus Notice De Montage page 21

Fig. 5-12
Fig. 5-13
Notice de montage octo
plus

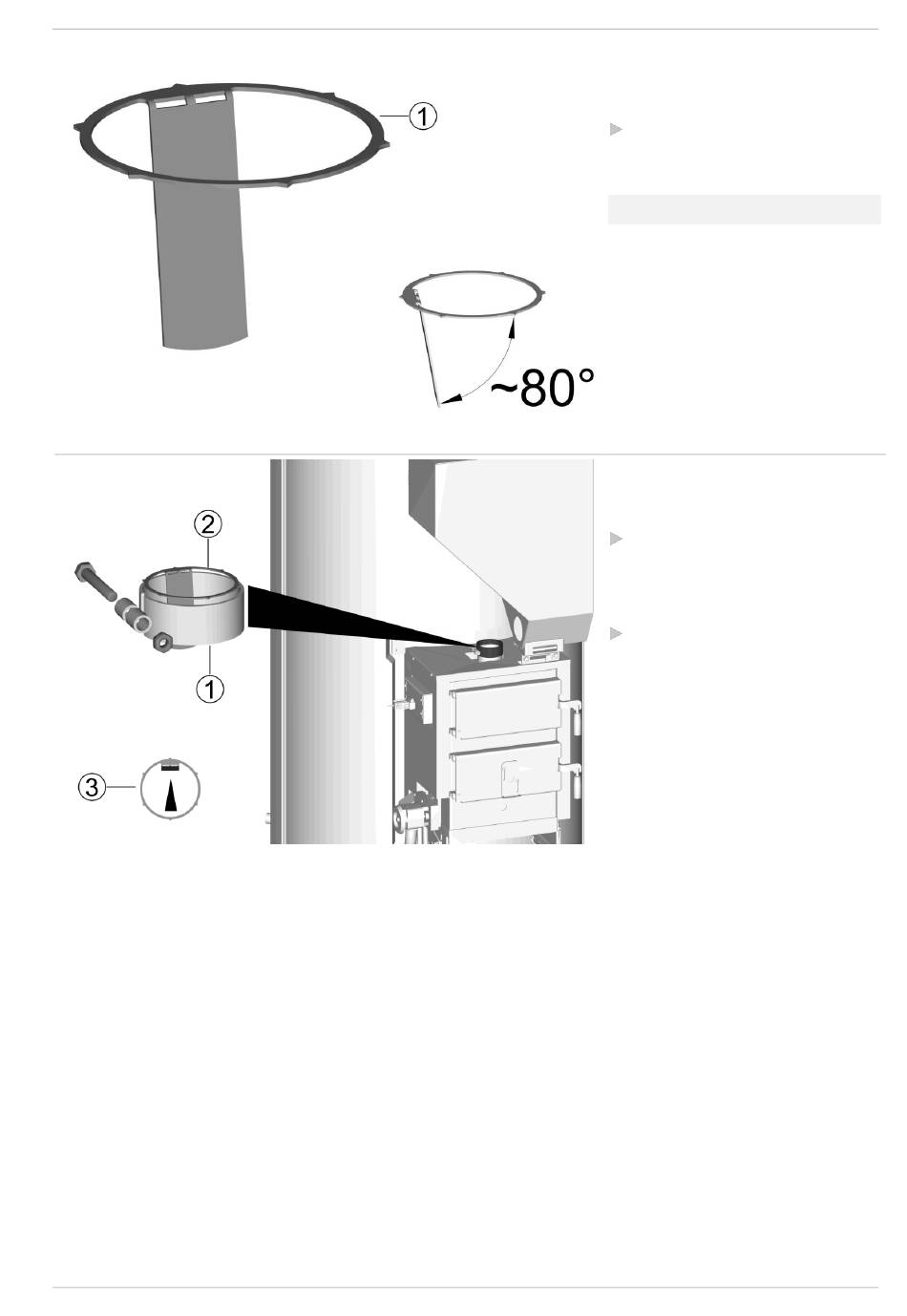

Préparer le logement du tuyau de
descente
Plier le doigt du logement du
tuyau de descente 1
jusqu'à former un angle de ~80°.

Conseil : utiliser une pince.
Monter le logement du tuyau de
descente et le collier de tuyau
Placer le collier de tuyau
le logement du tuyau de descente
2 sur les tubulures du tuyau de
descente
Contrôle 3 : Le doigt du logement
du tuyau de descente (sur la vue
de dessus) doit être orienté vers
l'arrière de la chaudière.
Montage
vers le bas
1 avec
21
