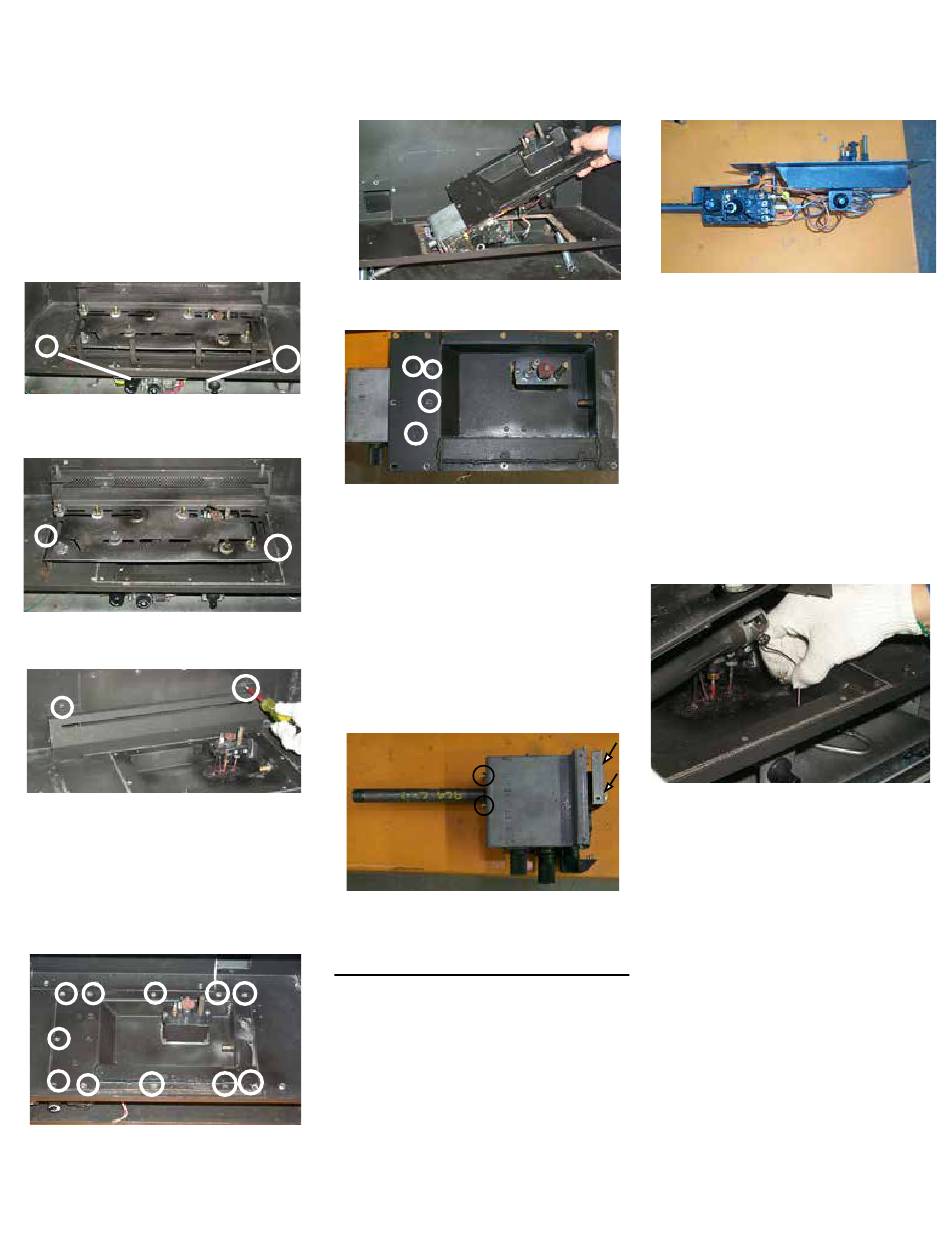

entretien
REMPLACEMENT DE LA
VALVE
1) Couper l'alimentation au gaz.
2) Retirer l'écran grillagé.
3) Ouvrir la porte plate et la retirer.
4) Enlever les bûches et les panneaux de briques.
5) Dévisser les deux vis qui retiennent le support
(grille) et le sortir de l'appareil
Vis du support (grille)
6) Dévisser les deux vis qui retiennent le brûleur
et le sortir de l'appareil
7) Dévisser les deux vis qui retiennent le capot
protecteur de la prise d'air, au fond de la chambre
de combustion, et le soulever pour le sortir.
8) Débrancher la conduite d'alimentation au gaz.
9) Débrancher les fils TP, TH et TH/TP de la valve.
10) Retirer les 11 vis cruciformes qui retiennent le
plateau de la valve en place et soulever le bloc
pour l'enlever.
26 | Foyer au gaz encastrable Regency U32-10
11) Pousser le dispositif de la valve vers la gauche
puis le soulever pour l'enlever.
12) Dévisser les 4 vis à la base du plateau de la
valve pour retirer la valve.
13) Retirer le tube de la veilleuse de la valve à l'aide
d'une clé plate de 7/16 po.
14) À l'aide d'une clé plate métrique de 9 mm,
dévisser l'écrou qui retient le thermocouple à
réponse rapide à la valve.
15) Retirer l'écrou conique de la «sortie de gaz» à
l'aide d'une clé plate de 13/16 po.
16) Retirer le raccord évasé de la «sortie de gaz»
à l'aide d'une clé plate de 11/16 po.
17) Retirer les ferrures de montage de la valve.
Astuce : Dans un système de conduits en fer
noir, prévoir une union près de la valve pour en
faciliter le retrait.

INSTALLATION DE LA VALVE

1) Refixer les ferrures de montage de la valve à
la valve.
2) Reconnecter le raccord évasé de la «sortie de
gaz» à l'aide d'une clé de 11/16 po.
3) Revisser l'écrou conique de la «sortie de gaz»
à l'aide d'une clé de 13/16 po.
4) Remettre l'écrou du thermocouple à réponse
rapide à l'aide d'une clé de 9 mm.
5) Réinstaller le tube de la veilleuse à l'aide d'une
clé plate de 7/16 po.
6) Refixer les ferrures de montage de la valve au
plateau de la valve.
7) À l'aide d'un grattoir, enlever l'ancien joint
d'étanchéité du plancher de la chambre de
combustion et du plateau de la valve.
8) Poser un nouveau joint et réinstaller le
dispositif de la valve.
Remarque : Il est important de poser un nouveau
joint afin d'éviter d'éventuels problèmes de
rendement de l'appareil.
9) Remettre en place les 11 vis qui maintiennent
le plateau de la valve.
10) Rebrancher les fils TP, TH et TH/TP aux rac-
cords appropriés de la valve.
11) Réinstaller le brûleur.
12) Réinstaller le support (grille)
REMARQUE : En remettant le brûleur en
place, veiller à passer le câble de réglage
de l'arrivée d'air dans l'ouverture au fond du
plateau de brûleurs.
13) Brancher l'alimentation en gaz. S'assurer qu'il
n'y a aucune fuite de gaz avec une solution
d'eau savonneuse ou un détecteur de fuites
de gaz. (Ne pas utiliser une flamme nue pour
tester les fuites de gaz).
14) Allumer l'appareil de manière temporaire pour
vérifier la pression d'admission (manifold).
15) Réinstaller la vermiculite, les braises, la laine de
roche, les bûches et les panneaux de briques
s'il y a lieu.
16) Fermer la porte et réinstaller les grilles
d'aération.
17) Allumer à nouveau l'appareil et vérifier
l'apparence des flammes et le rougeoiement
des bûches.
