Identification
8
2 Identification
2.1 Désignation de l'appareil
2.1.1 Plaque signalétique
Comparez la référence de commande sur la plaque signalétique (du transmetteur) avec la structure
de commande (ci-dessous) et votre commande.
La référence de commande (order code) indique la version de l'appareil. Dans "Codes" sont indiqués
les codes d'accès pour l'extension de soft pour Chemoclean (à gauche de la barre de fraction) ou le
pack Plus (à droite de la barre de fraction).
Made in Germany, D-70839 Gerlingen
LIQUISYS M
diss. oxygen
order code COM 253-WS0116
serial no . codes
4A234505G00
meas. range
0 ... 20 mg/l
temperature -10 ... 60°C
output 1 0/4 ... 20 mA output 2
mains 230 VAC 50/60 Hz
prot. class IP 65 ambient temp

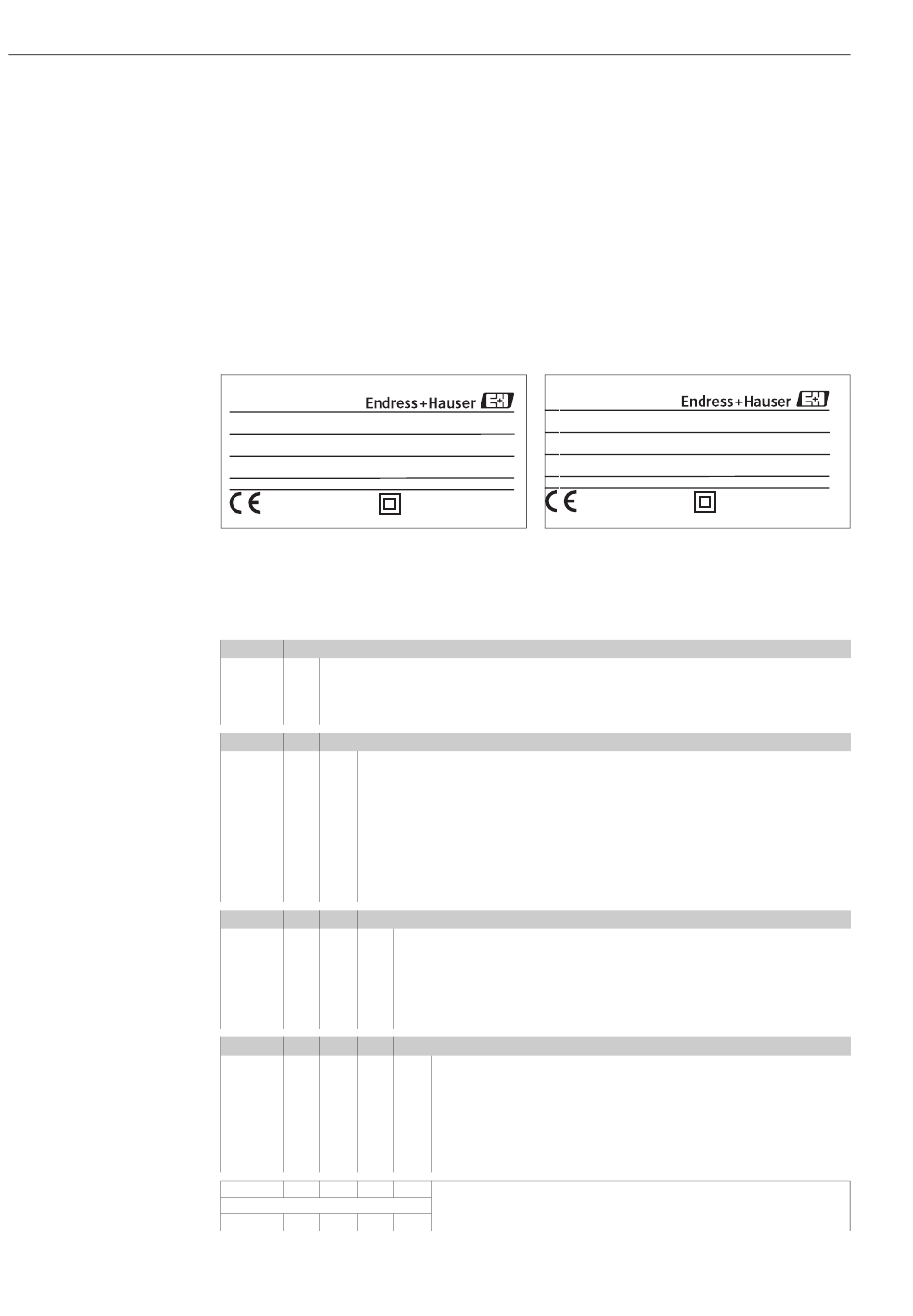

Fig. 1 : Plaque signalétique COM253 (exemple)
2.1.2 Structure de commande Liquisys M COM223/253
Version
DX Cellule COS41 / 4 / 4HD, fonctions de base
DS Cellule COS41 / 4 / 4HD, avec fonctions additionnelles (pack Plus)
WX Cellule COS31 / 71 / 3 / 3HD, fonctions de base
WS Cellule COS31 / 71 / 3 / 3HD, avec fonctions additionnelles (pack Plus)
Alimentation
0 230 V AC
1 115 V AC
2 230 V AC, CSA Gen. Purp.
3 115 V AC, CSA Gen. Purp.
4 230 V AC, ATEX II 3G [EEx nAL] IIC
5 100 V AC
6 24 V AC/DC, ATEX II 3G [EEx nAL] IIC pour COM223, EEx nA[L] IIC T4 pour COM253
7 24 V AC/DC, CSA Gen. Purp.
8 24 V AC/DC
Sortie mesure
0
1
3
4
5
6
COM253-
COM223-
Made in Germany, D-70839 Gerlingen
LIQUISYS M
order code
serial no
- /
3472 8732
meas. range
0 ... 200 %SAT
temperature
output 1
0/4 ... 20 mA
mains
7.5 VA
prot. class
. -10 ... +55°C
131085-4D
C07-COM253xx-18-06-00-xx-001.eps
Fig. 2 :
1 sortie mesure oxygène
2 sorties de mesure oxygène et température/grandeur réglante
1 sortie mesure PROFIBUS PA
1 sortie mesure PROFIBUS DP
®
1 sortie mesure oxygène avec HART
®
2 sorties mesure oxygène avec HART
Contacts
05 Sans contacts supplémentaires
10 2 contacts (seuils/régulateur/timer)
15 4 contacts (seuils/régulateur/timer/Chemoclean)
16 4 contacts (seuils/régulateur/timer)
20 2 contacts (seuil/régulateur/timer) avec entrée courant
25 4 contacts avec nettoyage (seuil/régulateur/timer/Chemoclean), entrée courant
26 4 contacts avec timer (seuil/régulateur/timer), entrée courant
Référence de commande complète
Liquisys M COM223/253
diss. oxygen
COM 223-WS0116
. codes -
4A234505G00
0 ... 200 %SAT
0 ... 20 mg/l
-10 ... 60°C
output 2
0/4 ... 20 mA 0/4 ... 20 mA
230 VAC 50/60 Hz
ambient temp.
IP 54/ IP 30
Plaque signalétique COM223 (exemple)
, température / grandeur réglante
3472 / 8732
7.5 VA
-10 ... +55°C
131085-4D
C07-COM223xx-18-06-00-xx-002.eps
