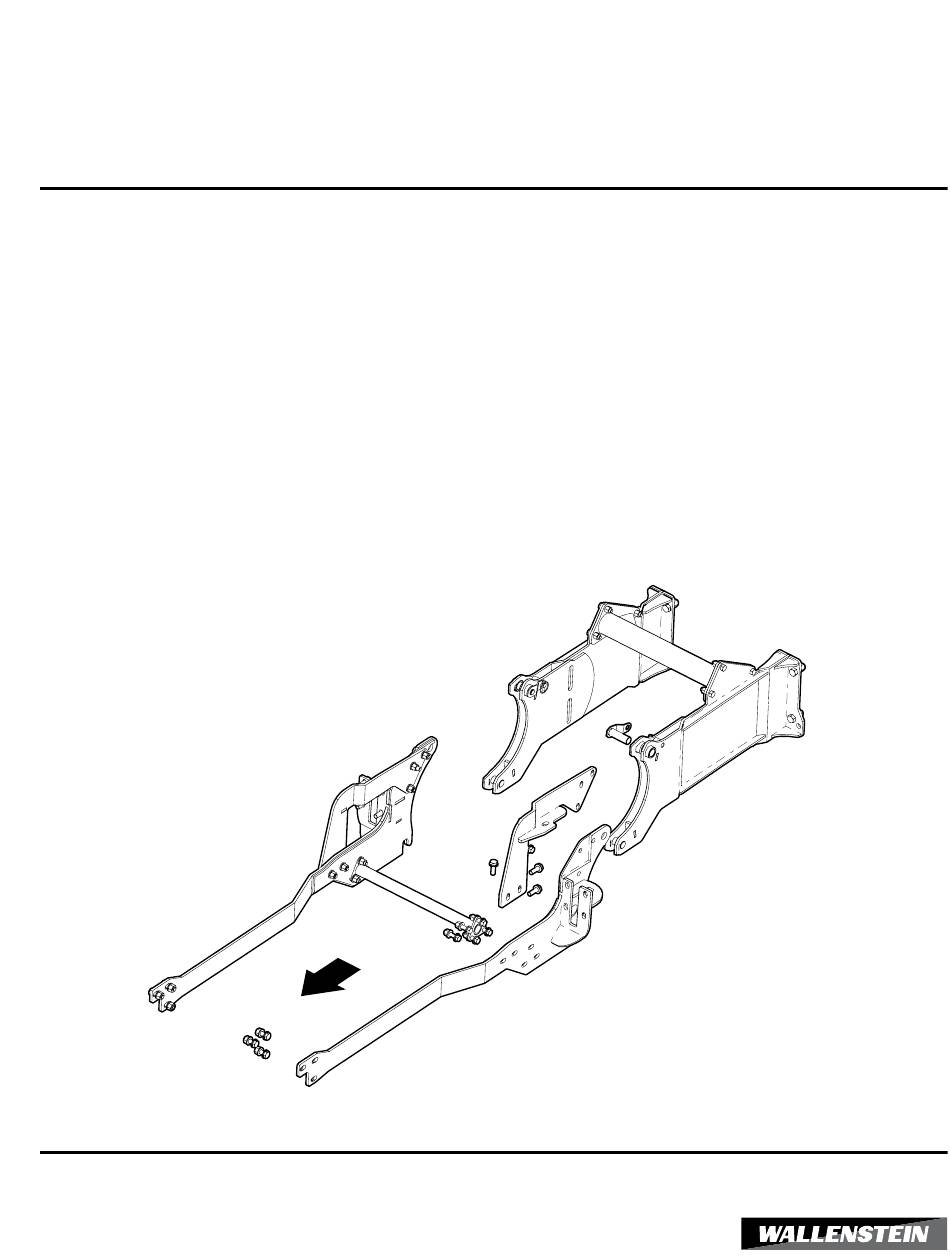

- Page 1 INSTRUCTIONS D’INSTALLATION 3684A050 Trousse de sous-châssis pour rétrocaveuse Front Rév. nov.-2021 3684A050...
- Page 2 éventail de tracteurs. Grâce à la trousse de sous- châssis Wallenstein, vous pouvez attacher votre rétrocaveuse Wallenstein à votre tracteur particulier et la détacher facilement et rapidement. Métrique Certaines des illustrations présentées dans ce manuel sont...
- Page 3 3684A050 Instructions d’installation Règles de sécurité AVERTISSEMENT! Procédez avec prudence. Au cours du montage, AVERTISSEMENT! les boulons de support du cadre de protection (ROPS)/de la cabine sont retirés. Un support ATTENTION! SOYEZ VIGILANT! VOTRE pour la cabine peut être nécessaire lors du retrait SÉCURITÉ...
- Page 4 3684A050 Instructions d’installation Pièces de la trousse de sous- REMARQUE : toutes les pièces et le matériel illustrés dans l'illustration des châssis pièces de la trousse de sous- châssis sont inclus dans la trousse. Vérifiez que les pièces n’ont pas été...
- Page 5 3684A050 Instructions d’installation Préparation : Processus Positionnez le tracteur de façon à ce que la rétrocaveuse soit 1. Retirez les deux bras stabilisateurs réglables de leurs alignée derrière lui. supports. Faites pivoter les bras aussi loin que possible et mettez-les à l'écart.
- Page 6 3684A050 Instructions d’installation 4. Placez le connecteur d'essieu supérieur (3684W052) (5) 6. Connectez le rail de charge gauche (3684W051) (3) sur l'essieu et boulonnez-le au rail de charge gauche au support du tracteur à l'aide des boulons hexagonaux (3684W051) (3) avec les gros écrous hexagonaux M14 x 1,4 x 40 mm (Z77682) (19), des rondelles M14 ½...
- Page 7 3684A050 Instructions d’installation 10. Connectez le support de rétrocaveuse droit (3684W080H) (9) au support de rétrocaveuse gauche (3684W080) (8) avec la traverse de cadre de châssis (3600W603) (2) à l'aide de boulons hexagonaux ½ po NC (Z71515) (11) et des contre-écrous hexagonaux ½ po NC (Z72251) (14).
- Page 8 3684A050 Instructions d’installation 18. Insérez les deux goupilles universelles soudées dans les AVERTISSEMENT! trous de goupille et fixez-les au moyen d’esses. 19. Vérifiez que tous les points de fixation sont sécurisés et Lors de l'utilisation de la flèche et des assurez-vous que tous les boulons/écrous sont serrés et au...
- Page 9 3684A050 Instructions d’installation Couple appliqué sur les boulons Vérification du couple appliqué sur les boulons Spécifi cations relatives au couple de serrage des boulons en unités impériales Les tableaux figurant ci-dessous donnent les valeurs correctes de couple pour divers boulons et vis Couple de serrage Diamètre...
