58/68
Maintenance et réparation
Veuillez noter :
En fonction de la largeur
du système et de la situation
de montage, il peut être
nécessaire pour une
meilleure accessibilité
de démonter des
rouleaux (voir page 59)
ou d'extraire la HQ 5
de l'unité de section.
Outils nécessaires
• Clé pour vis à six pans SW8
1.
Démontez le moteur
(voir page 19).
2.
Retirez le circlip
de l'arbre d'entraînement.
3.
Retirez l'arbre
d'entraînement
de l'engrenage à l'aide
d'une vis M8.
4.
Démontez l'adaptateur
et le manchon
de protection.
5.
Démontez l'engrenage.
Le montage se fait
par analogie dans
l'ordre inverse.
Bosch Rexroth AG, MIT : HQ 5, HQ 5/H, HQ 5/XH, 3 842 564 506/2021-06
10.4.3
Remplacement du moteur standard
Voir par analogie Page 19.
10.4.4
Remplacement de l'engrenage, du moteur standard
2x
SW8
M
=20 Nm
D

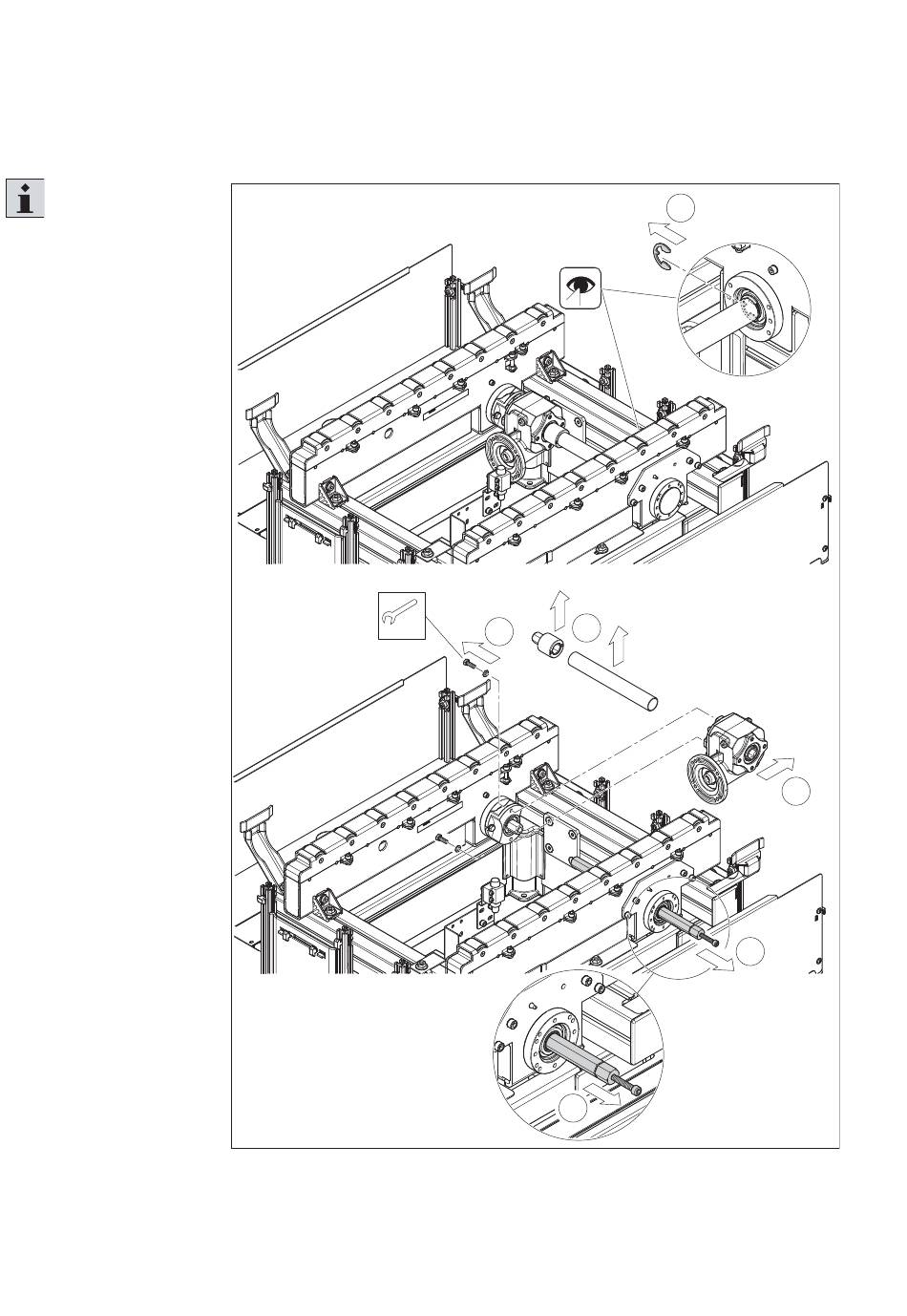

Fig. 39 :
Remplacement de l'engrenage, du moteur standard
4
5
3
2
5
3
562 829-25
