34/68
Montage
Veuillez noter :
• Lorsqu'un circuit n'est
composé que d'unités
de levée transversales,
il est possible de monter
les sections transversales
directement sur la section
longitudinale.
• En cas de sections
parallèles avec des unités
de levée transversale
et des courbes/aiguillages,
utilisez les passerelles
de liaison 3 842 998 604
ou 3 842 998 605
pour la compensation
de longueur.
• Renforcez aussi toujours
la section transversale
quelle que soit
sa longueur.
• Décalage en hauteur
entre la section
principale et la section
transversale : 4,5 mm.
1.
Fermez les extrémités
de section ouvertes
à l'aide de plaques
de serrage et de caches
d'extrémité.
2.
Montez la section
transversale
ou la passerelle de liaison
(cotes de montage
voir page 21).
Conseil de montage :
Insérez un boulon ou une
vis dans l'équerre d'appui
en guise de butée pour
la section transversale.
3.
Uniquement en cas
de liaison directe d'une
section transversale :
montez le set
de guidage (A, 2x).
Bosch Rexroth AG, MIT : HQ 5, HQ 5/H, HQ 5/XH, 3 842 564 506/2021-06
7.12.4
Raccordement de la section transversale
(ST 5/OC : 3 842 546 979, ...547 398)
ST5/OC
SW13
M
=25 Nm
D

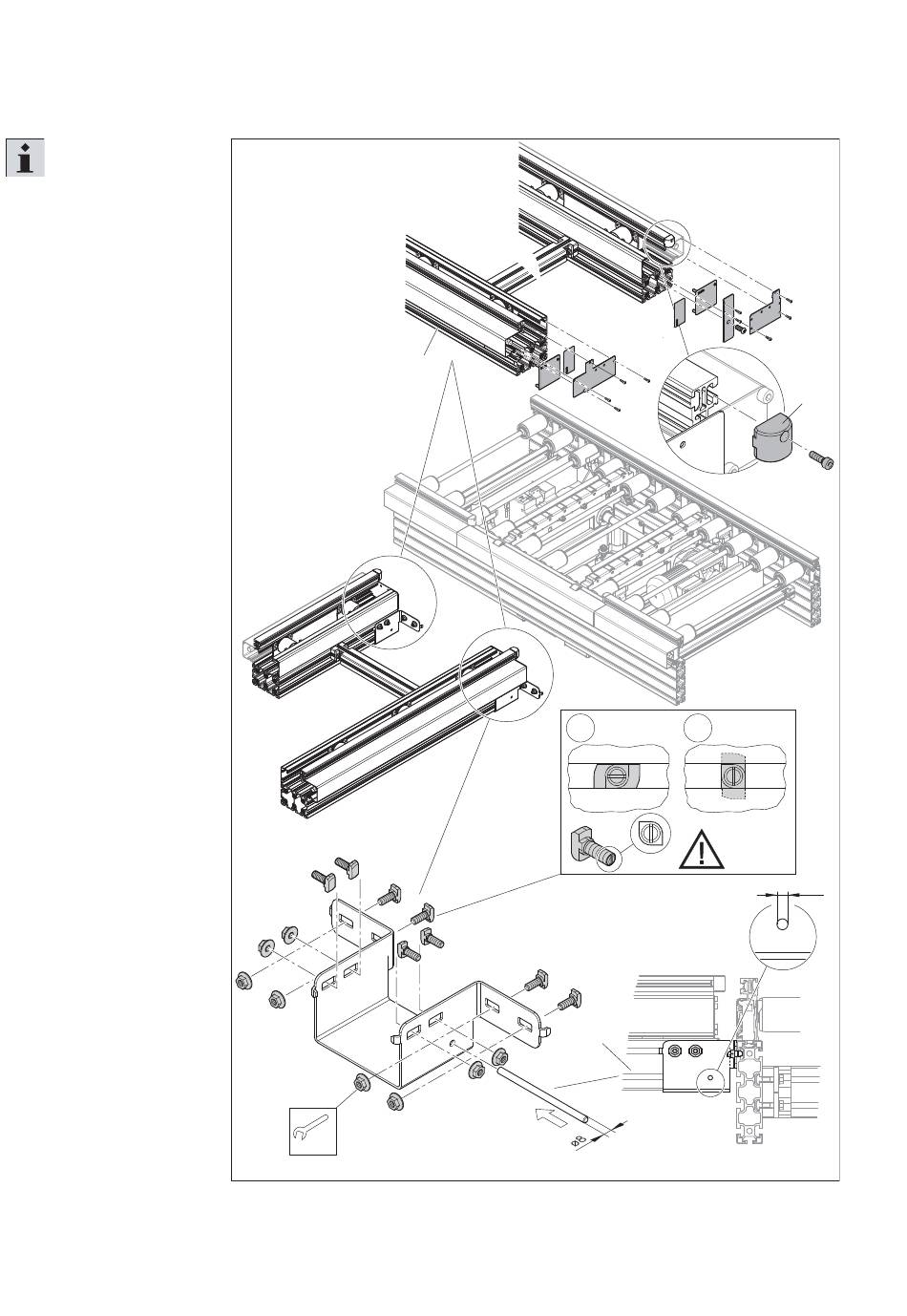

Fig. 20 :
HQ 5, raccordement de la section transversale (ST 5/OC : 3 842 546 979, ...547 398)
K
L
G
E
1
2
ST5/OC
B
)
F
H
J
H
A
ø8
562 829-08
