Accessoires nécessaires
• Détecteur de proximité A
3 842 545 972
• Détecteurs
de proximité B + C
3 842 549 811 ou
3 842 549 814
• Support d'interrupteur,
2 pièces
3 842 537 289
Veuillez noter :
La position de montage
du kit de détection
de position (F) est
déterminée par les
dimensions C1 et C2
(position du détecteur
de proximité A pour
la détection du WT) dans
le tableau de dimensions
à la Page 38.
1.
Montez l'élément
de commutation sur
le cadre de levée
de l'unité de levée
transversale.
2.
Assemblez le kit
de détection de position,
y compris le support
d'interrupteur.
3.
Montez le kit
de détection de position
par en-dessous sur
le cadre de levée.
4.
Montez les détecteurs
de proximité.
Détecteur
Détection
de proximité
A
WT
B
Fin de course
supérieure
C
Fin de course
inférieure
7.12 Autres travaux de montage
7.12.1
Montage du kit de détection de position
F
2
2

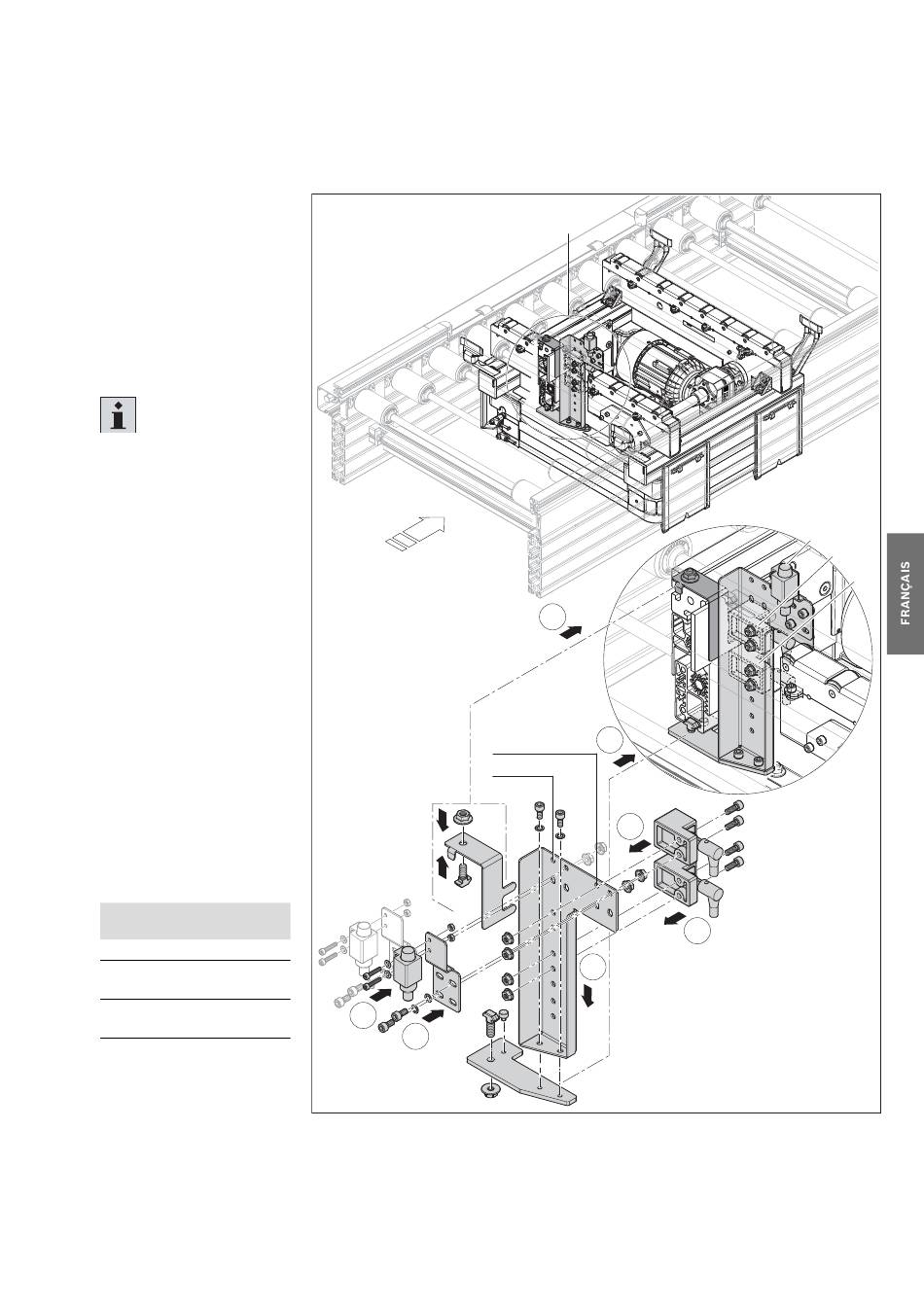

Fig. 17 :
Montage du kit de détection de position (représenté ici par l'exemple
du montage du moteur standard)
3 842 564 506/2021-06, MIT : HQ 5, HQ 5/H, HQ 5/XH, Bosch Rexroth AG
F
1
3
b/b
= 650/845
L
b/b
= 455
L
2
2
Montage
31/68
A
B
C
2
562 829-37
