Broche 1 : déclenchement
Surveillance du signal de mesure terminée
Le jack TRIG I/O sur la face arrière sert non seulement d'entrée de déclenchement, il
fournit également un signal pour indiquer la conclusion du cycle de mesure. Le front
descendant d'un signal TTL indique que le cycle de mesure est terminé. Reportez-vous à
la figure 4-9 ci-dessus pour identifier les broches du connecteur TRIG I/O qui permettent
de détecter le signal de conclusion des mesures.
4-20
TRIG I/O
Broche 2 : terre de signalisation

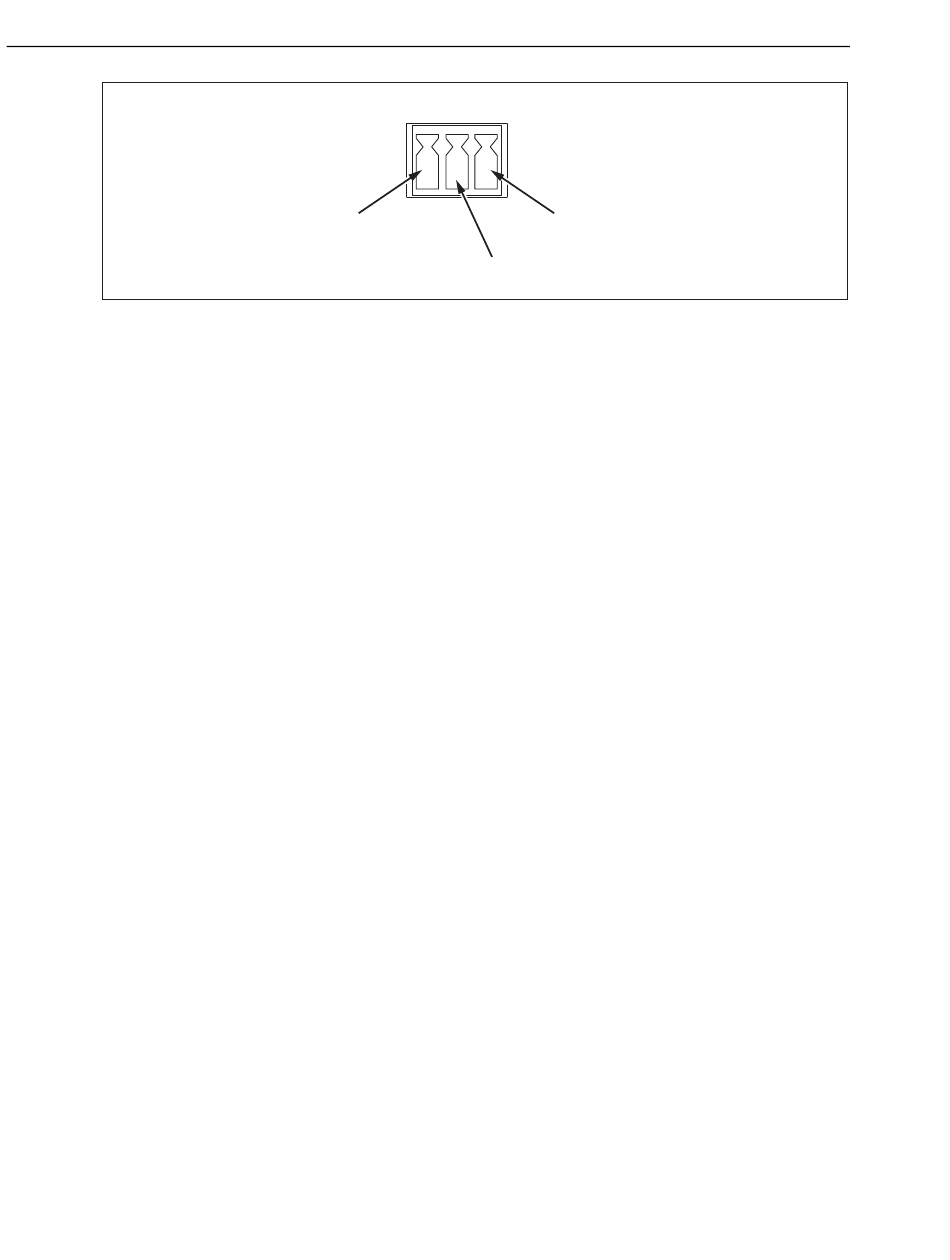

Figure 4-9. Description des broches TRIG I/O
Broche 3 : mesure terminée
cay059.eps
