3. Après avoir connecté les cordons de mesure aux connecteurs d'entrée 400 mA et
Input LO, appuyez sur la touche de fonction €A conformément à l'exemple ci-
dessus si cette touche n'est pas déjà en surbrillance. Si les cordons de mesure sont
branchés dans les connecteurs 10A et Input LO, appuyez sur la touche de fonction
10A.
4. Mettez le circuit mesuré sous tension et relevez le courant affiché sur le multimètre.
Modificateurs de fonction :
Filtre pour des mesures moins bruyantes. Ce filtre lisse établit une
D FLTR
moyenne de lectures pour réduire le bruit en mode de déclenchement
immédiat ou en mode de déclenchement lorsqu'un nombre infini de
déclenchements est sélectionné. Le filtre n'est disponible que pour les
fonctions de mesures en c.c. aux vitesses inférieures à 1 PLC. Le
nombre de valeurs moyennées par le filtre numérique varie selon la
fonction et la gamme de mesure en c.c.
Filtre analogique tripolaire pour améliorer l'immunité au bruit. Le
A FLTR
filtre est actif lorsque cette étiquette de touche de fonction apparaît en
surbrillance ; il augmente le temps de stabilisation de la mesure.
Reportez-vous à l'annexe D pour savoir à quel moment utiliser le filtre
analogique.
Pour des résultats optimaux, le filtre exige parfois
d'effectuer le zéro pendant la mesure de courant.
2ND MEAS Répète en boucle les fonctions de mesure (voir ci-dessous) sur
l'affichage secondaire, puis l'état inactif. Lorsqu'une deuxième
fonction de mesure est sélectionnée, l'étiquette de touche de fonction
2ND MEAS apparaît en surbrillance.
IAC - Affiche le courant alternatif chevauchant la mesure de courant
continu.
DCI/DCV - Affiche la tension continue et le courant continu présents
en entrée. La mesure de la tension et du courant d'un signal d'entrée
requiert trois cordons. Les mesures du courant et de la tension doivent
partager un cordon commun. La résistance du cordon commun
combinée à la très petite résistance interne du multimètre entraîne une
chute IR qui affecte la précision de la mesure de tension. Cet impact
est parfois important en fonction des circonstances. Une résistance de
cordon de 20 mΩ peut ainsi entraîner une erreur supplémentaire
supérieure à 20 mV à 1 A.

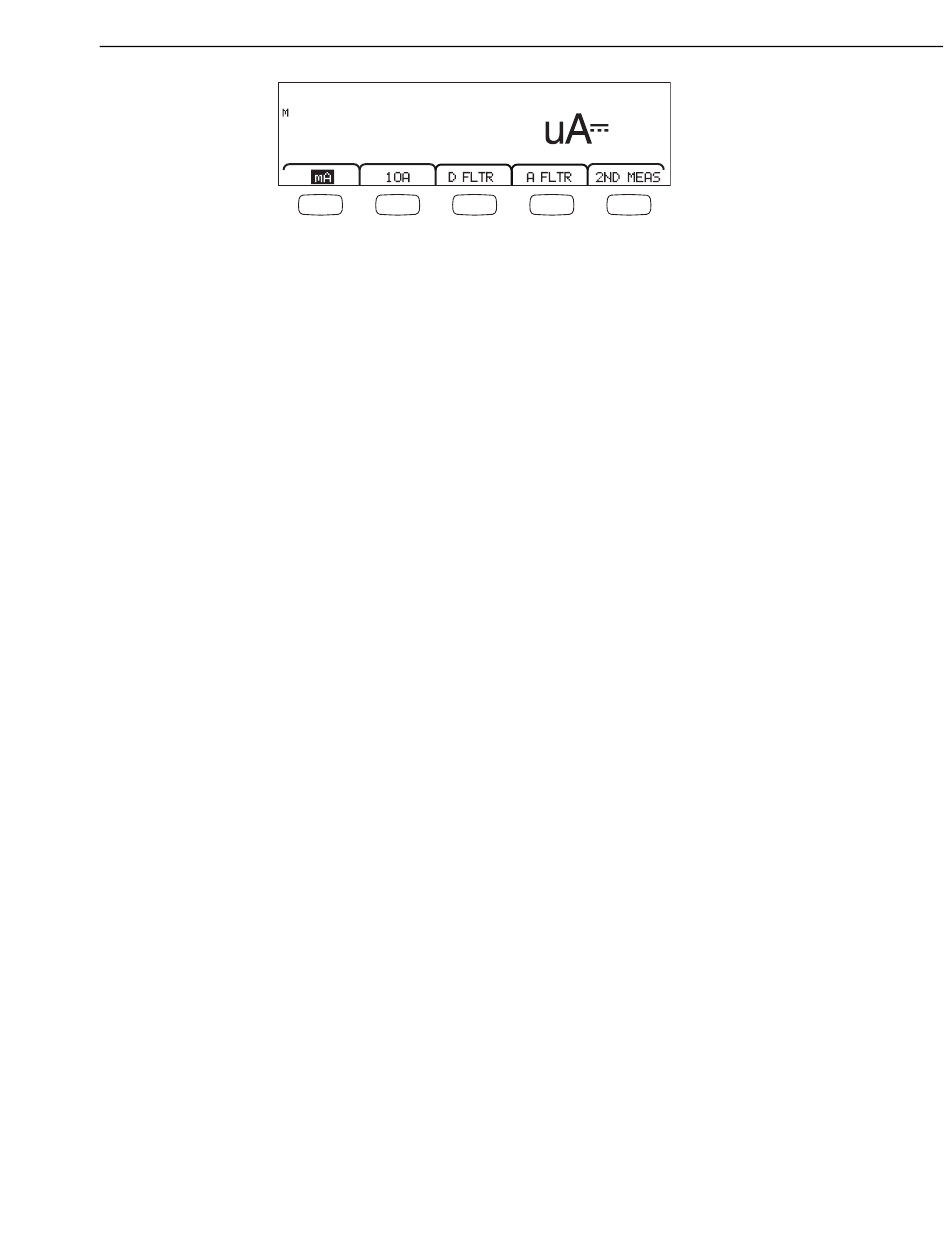

0.0086
F2
F3
F4
Remarque
Mesures de courant
