Pour effectuer un test de continuité :

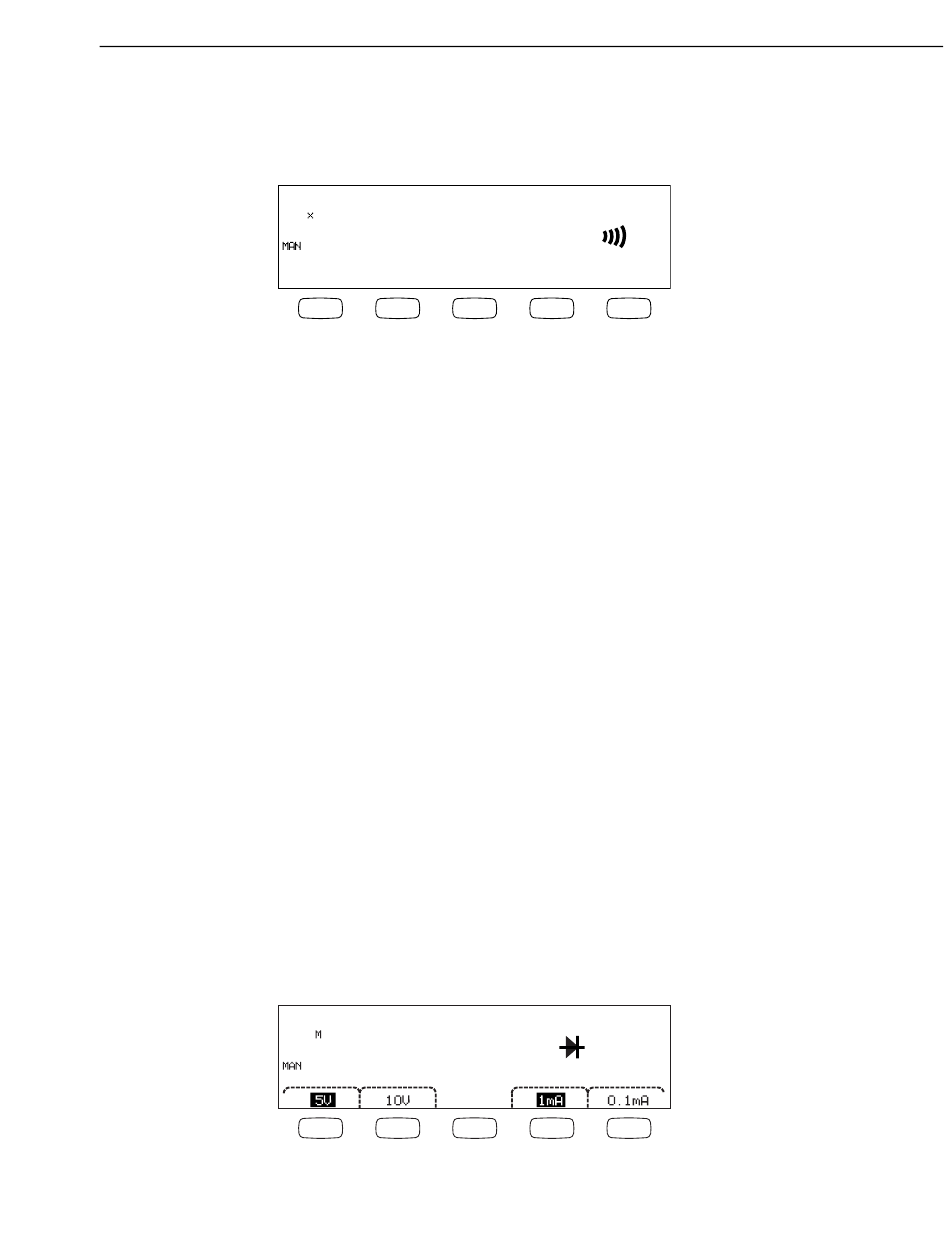

1. Appuyez sur S sur le 4050 ou sur Q sur le 4040. Un exemple de l'écran de
continuité est représenté ci-dessous :
Branchez les cordons de mesure conformément à la figure 4-1.
L'avertisseur ne peut pas être désactivé dans la fonction de continuité. La
pression de BEEPER OFF désactive l'avertisseur signalant les erreurs.
Pour définir la valeur du seuil, reportez-vous à la section « Définition de la résistance du
seuil de continuité » du chapitre 3 de ce manuel.
Modificateurs de fonction :
Aucun
Vérification des diodes
La fonction du Contrôle de diode:vérificationcontrôle de diode envoie un courant par une
jonction à semi-conducteur tandis que le multimètre mesure la baisse de tension aux
bornes de la ou des jonctions. Les mesures sont affichées dans la gamme de 10 V dans un
taux de mesure relativement rapide. « OPEN » s'affiche pour les tensions de 10 %
supérieures à la tension de conformité. Une baisse de tension typique sur des jonctions
correctes est comprise entre 0,3 et 0,8 % volt. Si cette option est activée, l'avertisseur
émet un bref signal sonore s'il détecte une jonction correcte. Les diodes en court-circuit
indiquent une tension sensiblement plus basse.
La tension de conformité supérieure (jusqu'à 10 V) permet à la fonction de contrôle de
diode du multimètre de tester les diodes zéner jusqu'à 10 volts, les piles de diodes et les
DEL. Le courant sélectionnable et la tension maximale permettent d'adapter le test de
diode à la tension anticipée pour la jonction testée.
Pour vérifier une diode :
1. Appuyez deux fois sur S sur le 4050 ou une fois sur D sur le 4040. Un exemple
de l'écran du contrôle de diode est représenté ci-dessous :
2. Sélectionnez le courant et la tension de test appropriés pour la diode testée en
appuyant sur les touches de fonction associées.
OPEN
F1
F2
F3
Remarque
0.5994
+
F1
F2
F3
F4
F5
F4
F5
4
Mesures
Vérification des diodes
caw12f.eps
caw13f.eps
4-17
