Mesures de capacité (4050 uniquement)
Le Tektronix 4050 est capable de mesurer la capacité entre 1 pF et 100 mF (0.1 F).
Pour effectuer une mesure de capacité :
1. Appuyez sur C. Un exemple de l'écran de capacité est représenté ci-dessous :
2. Appuyez sur Z alors que les cordons sont ouverts.
3. Raccordez les cordons de mesure du multimètre conformément à la figure 4-6.
Reportez-vous à la section « Touches de gammes » du chapitre 3 de ce manuel pour
régler la gamme de mesure.
Mesure de température RTD (4050 uniquement)
Le Tektronix 4050 est capable de mesurer des températures entre -200 °C et 600 °C en
utilisant des sondes RTD (détecteurs thermorésistifs).
Pour effectuer une mesure de température :
1. Branchez la sonde RTD aux connecteurs Input HI et LO, puis aux connecteurs
SENSE HI et LO conformément à la figure 4-7.
0.000
F1
F2
F3

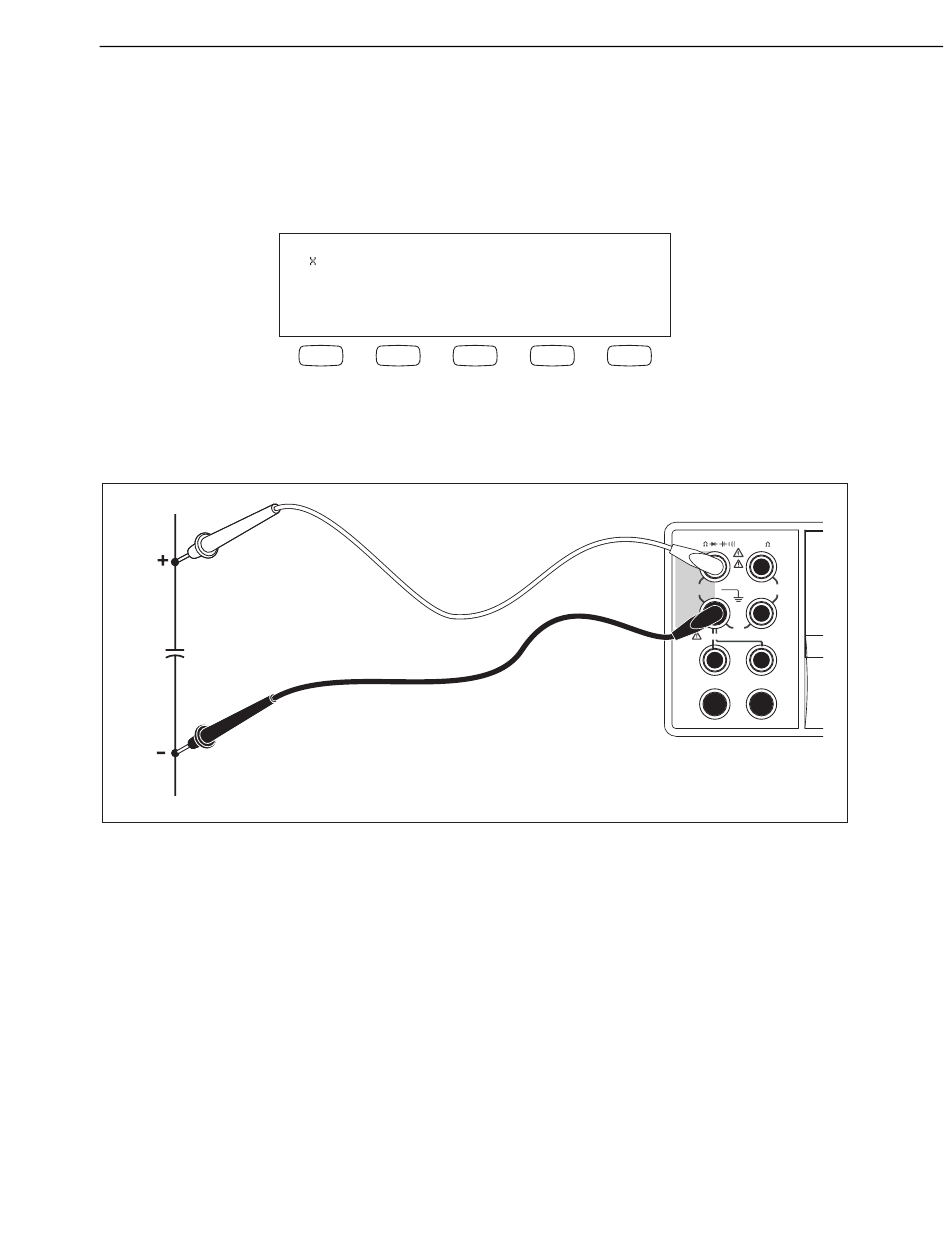

Figure 4-6. Mesure de capacité
