l'exemple représenté, l'affichage secondaire affiche la fréquence de la mesure de tension
alternative.
Les étiquettes des touches de fonctions, sur la troisième ligne, identifient les fonctions
des cinq touches en dessous de l'afficheur.

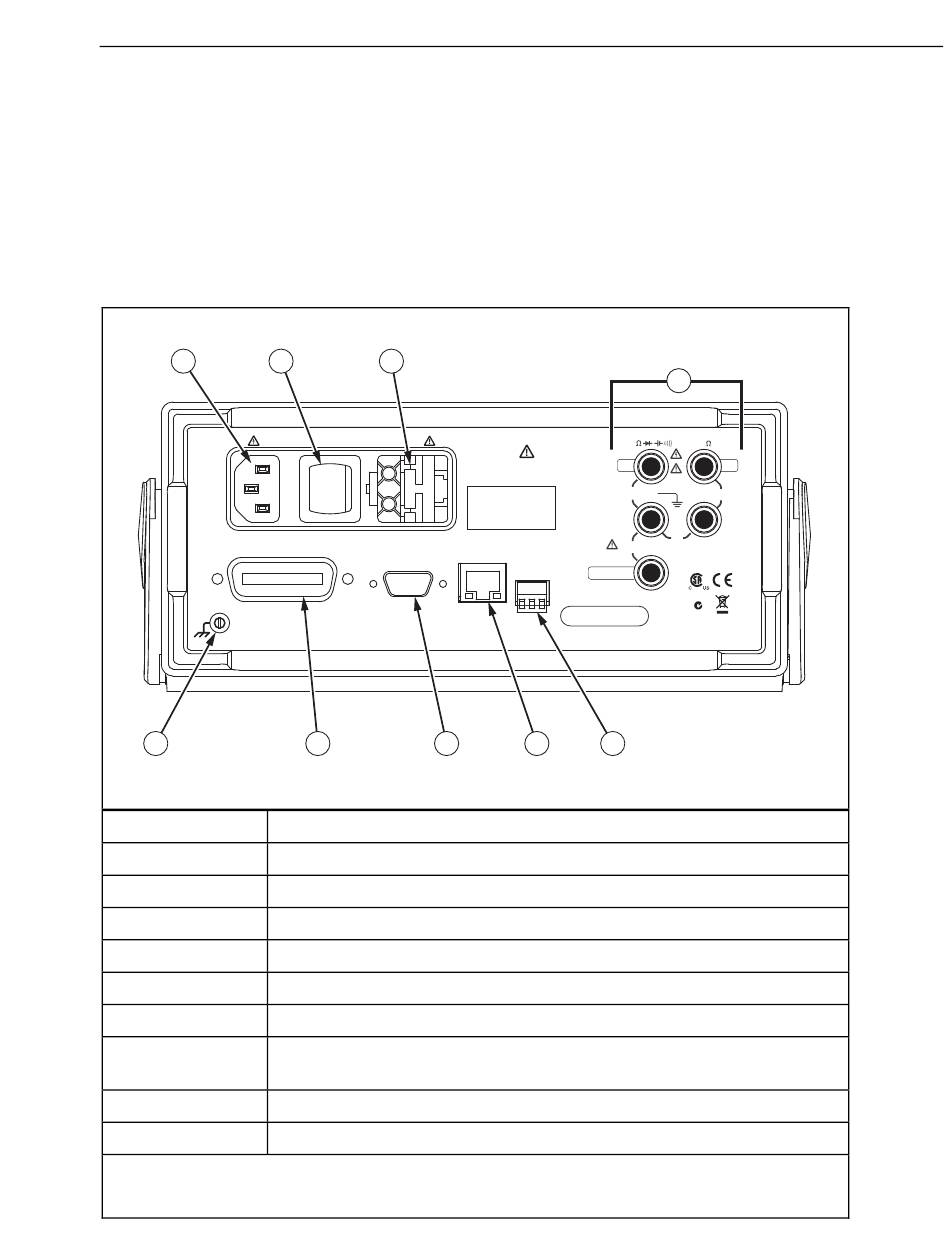

Connecteurs de la face arrière
Le tableau 3-3 indique les branchements sur la face arrière et décrit leur utilisation.
1
2
1 / 4 A SLOW FUSE,100/120 VAC
1 / 8 A SLOW FUSE, 220/240 VAC
IEEE488
WARNING:
TO AVOID ELECTRIC SHOCK
GROUNDING CONNECTOR
IN POWER CORD
MUST BE CONNECTED
9
N°
A
Connecteur du cordon d'alimentation secteur
B
Interrupteur marche/arrêt
C
Porte-fusible et sélecteur de tension secteur
D
Connecteurs d'entrée de la face arrière
E
Port de sortie de mesure terminée et port d'entrée de déclenchement externe
F
Connecteur Ethernet (LAN)
Connecteur RS-232. Voir l'annexe C pour les signaux disponibles sur ce
G
connecteur.
H
Connecteur IEEE488 (GPIB)
I
Connecteur de terre
Remarques :
[1] Les mesures de courant de 10 A peuvent être effectuées par le biais des connecteurs de la face arrière.
Tableau 3-3. Connecteurs de la face arrière
3
47 - 440 Hz
25 VA MAX
CAUTION:
FOR FIRE PROTECTION REPLACE
ONLY WITH A 250V FUSE
AS STATED IN MANUAL.
CAL STICKER
LAN
RS-232
NO INTERNAL USER SERVICEABLE PARTS
REFER SERVICE TO QUALIFIED SERVICE PERSONNEL
8
7
Fonctions de la face avant
4
INPUT
SENSE
V
4 W
HI
1000 V CAT I
600V CAT II
LO
1V
FUSED
400 mA
TRIG I/O
LR44340
N60
SERIAL TAG
TEKTRONIX CORPORATION
Assembled in USA
www.tektronix.com
6
5
Description
[1]
Commandes et indicateurs
HI
300V
LO
gdc05.eps
3
3-7
