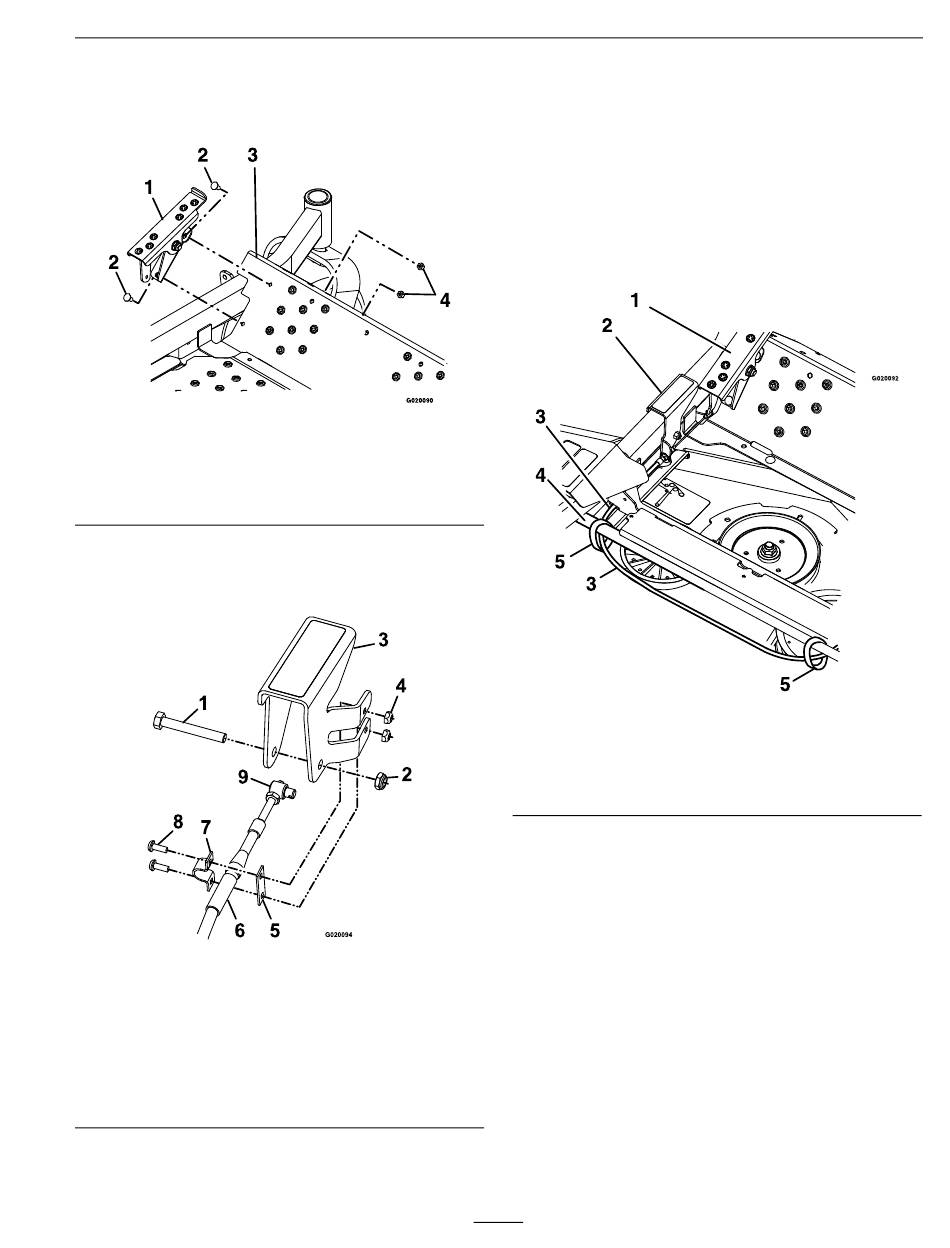

5. Montez la pédale sur le côté gauche du
repose-pieds avec deux boulons de carrosserie
(5/16-18 x ¾ po) et écrous Nyloc (5/16 po).
Figure 6
1. Pédale
2. Boulon de carrosserie
(5/16-18 x ¾ po)
6. Connectez le pivot de commande de câble au bout
du câble. Fixez le câble à son support, comme
montré à la Figure 7.
Figure 7
1.
Vis (5/16-18 x 2¼ po)
2. Écrou Nyloc (5/16 po)
3. Support de câble
4. Écrou Nyloc nº 10
5. Cale
7. Retirez la vis (5/16-18 x 2¼ po) et l'écrou du
support de câble. Posez le support de câble sur le
g020090
3. Repose-pieds
4. Écrou Nyloc (5/16-18 po)
g020094
6. Câble
7. Collier
8. Vis (10-24 x ½)
9. Pivot de commande de
câble
cadre gauche, aussi près que possible de la pédale
et reposez le boulon de carrosserie et l'écrou
Nyloc.
8. Insérez le pivot de commande de câble dans la
pédale et fixez-le avec une goupille fendue.
9. Acheminez le câble le long du cadre gauche et
autour de l'arrière de l'arbre transversal. Attachez
le câble à l'arbre transversal avec deux sangles
Velcro.
1. Pédale
2. Support de câble
3. Câble
11
Setup
Figure 8
4. Arbre transversal
5. Sangle Velcro
g020092
