Levelflex M FMP40

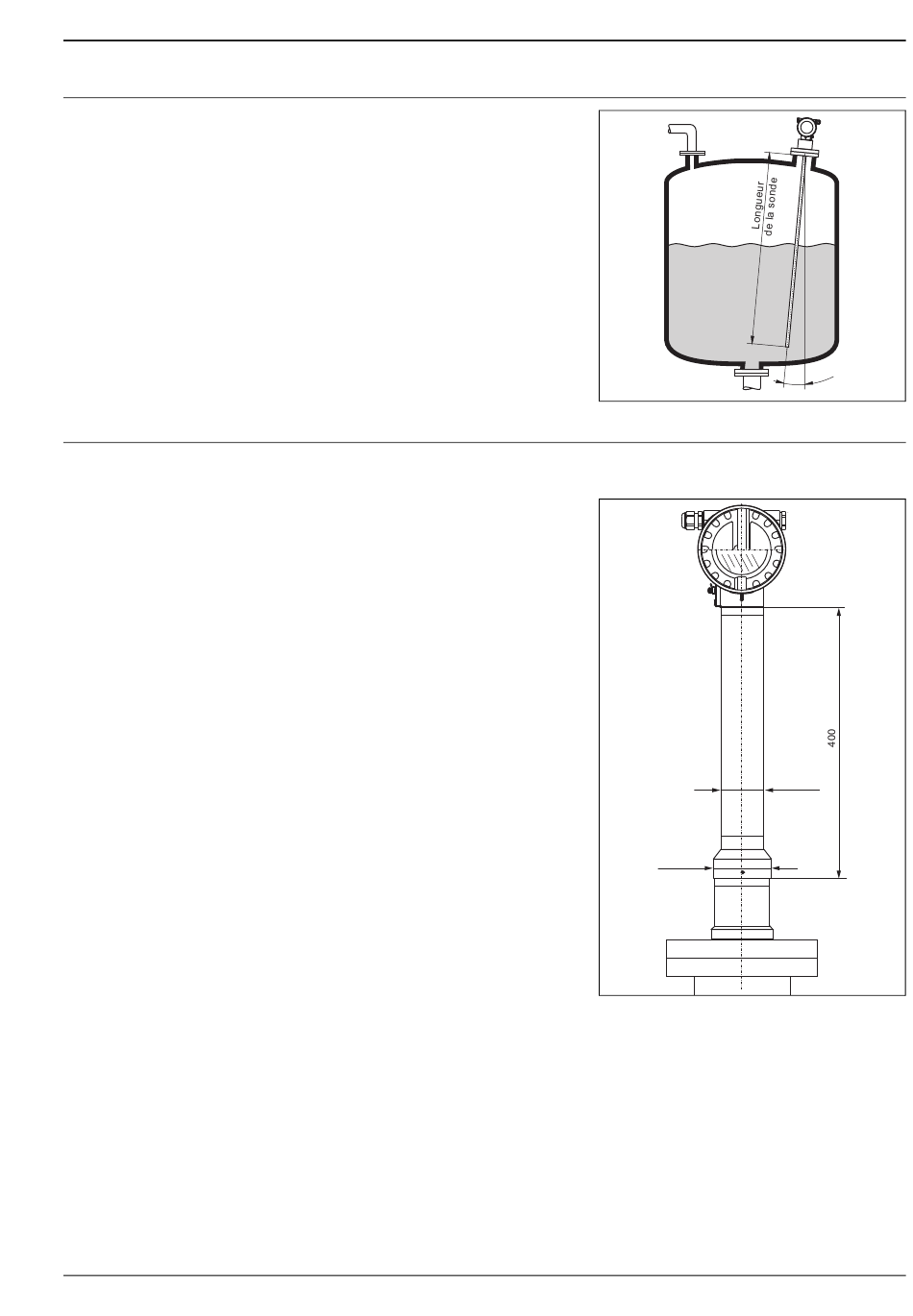

Montage incliné
Montage pour des raccords
process difficiles d'accès
Endress+Hauser
• Pour des raisons mécaniques, la sonde doit être
montée le plus verticalement possible.
• Dans le cas d'un montage incliné, la longueur de
sonde doit être ajustée en fonction de l'angle de
montage.
– jusqu'à 1 m = 30°
– jusqu'à 2 m = 10°
– jusqu'à 4 m = 5°.
En cas d'espaces réduits ou de températures élevées ( ä 40), le boîtier de l'électronique peut être commandé
avec un tube rehausseur ou un câble de raccordement (électronique séparée).
Montage sur un tube rehausseur
Tenir compte des instructions de montage ( ä 22)
et des points suivants :
• Après le montage, le boîtier peut être tourné de
350° pour faciliter l'accès à l'afficheur et au
compartiment de raccordement.
• La gamme de mesure max. est limitée à 34 m.
Angle de montage
L00-FMP4xxxx-17-00-00-de-048
Ø 60,3
Ø 76
L00-FMP4xxxx-17-00-00-de-014
37
