Carte système
Guide technique Dell Precision™ R5400
Retrait de la carte système
Installation de la carte système
PRÉCAUTION : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot de l'ordinateur et à accéder aux composants de
l'ordinateur. Avant toute intervention à l'intérieur de l'ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples
renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation)
à l'adresse www.dell.com/regulatory_compliance.
Retrait de la carte système
1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Retirez le câble d'alimentation du bloc d'alimentation, à l'arrière de l'ordinateur.
3. Retirez les deux bâtis de cartes d'extension (voir Retrait d'un bâti de cartes d'extension), en veillant à bien déconnecter les câbles d'alimentation « P5 »
et « P6 » des éventuelles cartes d'extension installées dans les bâtis.
4. Retirez l'entretoise centrale (voir
5. Retirez le carénage de refroidissement (voir Retrait du carénage de refroidissement).

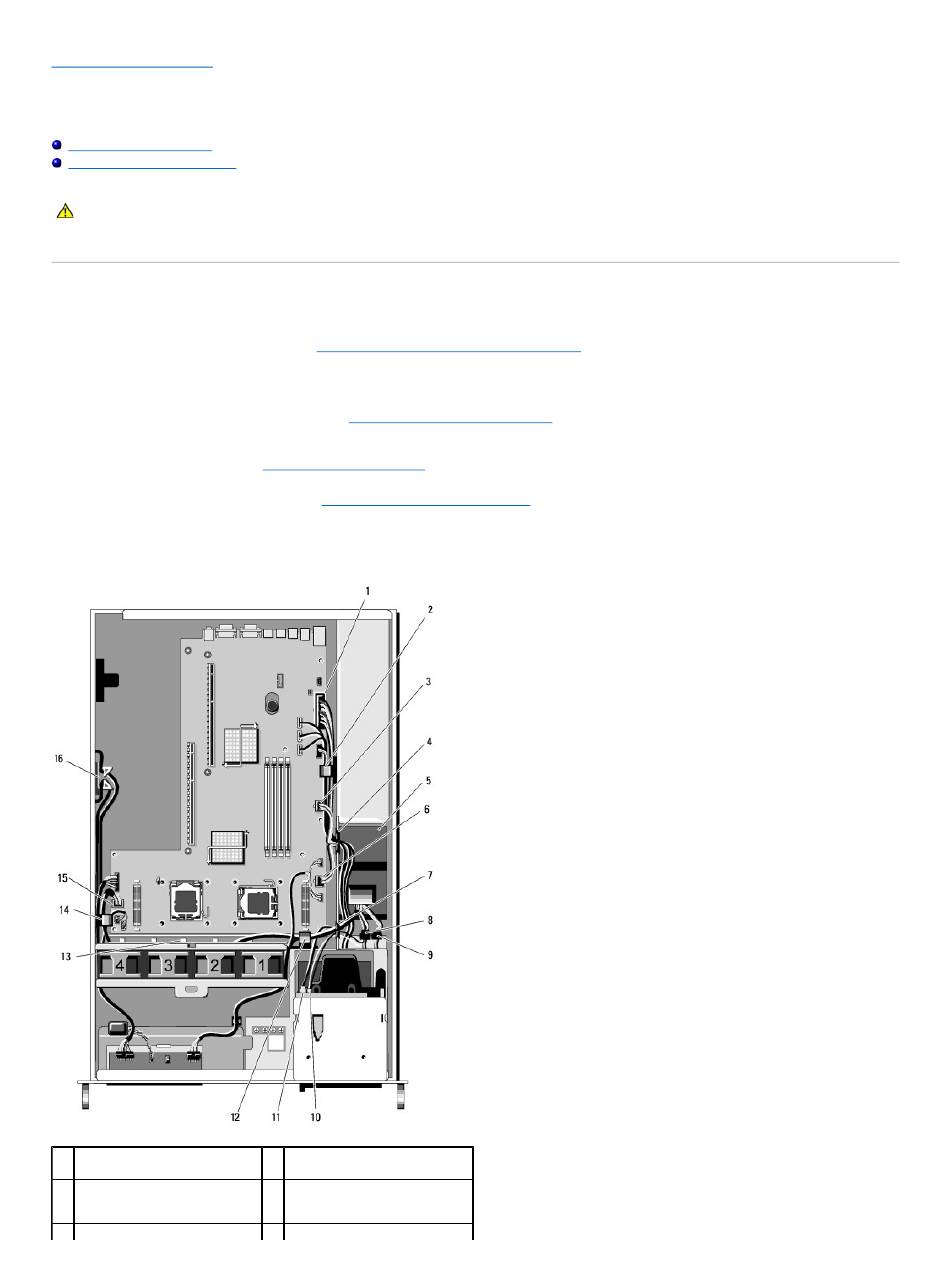

6. Déconnectez les câbles d'alimentation « P1 », « P2 », « P3 » et « P4 » de la carte système.
1 Connecteur d'alimentation P1
3 Connecteur d'alimentation P2
5 Unité de distribution de
Retrait de l'entretoise centrale).
2 Serre-câble (câble
d'alimentation P1)
4 Trappe de passage des câbles
(câbles d'alimentation P1, P2 et
P3)
6 Connecteur d'alimentation P3
