Dell Precision R5400 Guide Technique page 31

7 Trappe de passage des câbles
(câbles d'alimentation P4, P5
et P6)
9 Connecteur d'alimentation du
disque dur (supérieur) (P8)
11 Câble de données SATA du
lecteur optique
13 Goulotte de passage de
câbles (câbles
d'alimentation P4, P5 et P6)
15 Connecteur d'alimentation P4
4. Déverrouillez le bloc d'alimentation, puis dégagez-le de la baie du bloc d'alimentation (voir
5. Retirez les deux bâtis des cartes d'extension (voir Retrait d'un bâti de cartes d'extension), en veillant à bien déconnecter les câbles d'alimentation « P5
» et « P6 » des éventuelles cartes d'extension installées dans les bâtis.
REMARQUE : si les câbles d'alimentation P5 et P6 ne sont connectés à aucune carte d'extension, assurez-vous de les sortir de leur goulotte de
rangement, située à l'intérieur du châssis.
6. Retirez l'entretoise centrale (voir
7. Retirez le carénage de refroidissement (voir Retrait du carénage de refroidissement).
8. Déconnectez les câbles d'alimentation « P1 », « P2 », « P3 » et « P4 » de la carte système.
9. Dévissez les trois vis imperdables fixant l'unité de distribution de l'alimentation au fond du châssis.
10. Avant d'extraire l'unité de distribution de l'alimentation, dégagez les câbles d'alimentation des serre-câbles, des goulottes de passage de câbles et des
trappes de passage de câbles du châssis afin de faciliter l'opération.
REMARQUE : chaque trappe est munie d'une fermeture rabattable.

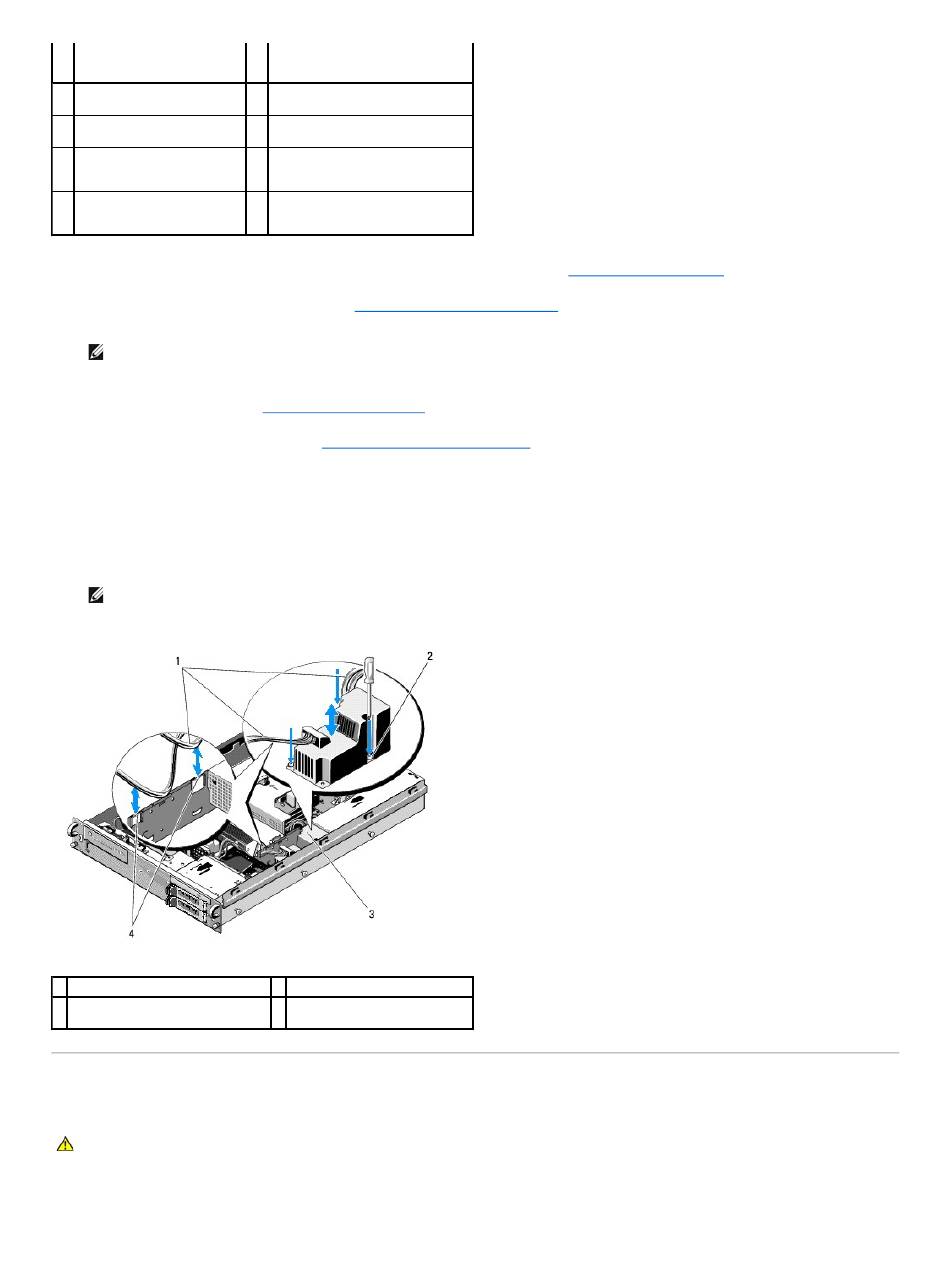

1 Câbles d'alimentation
3 Unité de distribution de
l'alimentation
Réinstallation de l'unité de distribution de l'alimentation
PRÉCAUTION : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot de l'ordinateur et à accéder aux composants de
l'ordinateur. Avant toute intervention à l'intérieur de l'ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples
renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation)
à l'adresse www.dell.com/regulatory_compliance.
1. Placez l'unité de distribution de l'alimentation au fond du châssis, en faisant coïncider les trous de vis, puis serrez les trois vis imperdables.
8 Connecteur d'alimentation du disque
dur (inférieur) (P7)
10 Connecteur d'alimentation du disque
optique (P9)
12 Serre-câble (câbles
d'alimentation P4, P5 et P6)
14 Serre-câble (câbles
d'alimentation P4, P5 et P6)
16 Goulotte de rangement des câbles
d'alimentation P5 et P6 (lorsqu'ils ne
sont pas utilisés)
Retrait de l'entretoise centrale).
2 Vis imperdables (3)
4 Trappes de passage de câbles
(2)
Retrait du bloc d'alimentation).
