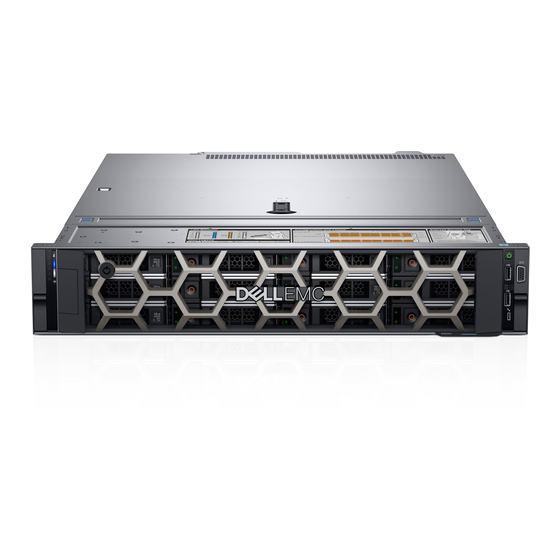

Page 1 Dell EMC PowerEdge R540 Manuel d’installation et de maintenance Modèle réglementaire: E46S Series Type réglementaire: E46S001...
Page 2: Remarques, Précautions Et Avertissements
Copyright © 2017 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et d'autres marques de commerce sont des marques de commerce de Dell Inc. ou de ses filiales. Les autres marques de commerce peuvent être des marques de commerce déposées par leurs propriétaires respectifs.
Page 3: Table Des Matières
Table des matières 1 Présentation générale du système Dell EMC PowerEdge R540..............8 Configurations prises en charge pour le système PowerEdge R540................8 Vue avant du système............................... 9 Vue du panneau de commande gauche........................11 Vue du panneau de commande droit........................14 Caractéristiques du panneau arrière..........................15 Codes des voyants des disques............................
Page 4 Détails de la configuration système......................... 40 System BIOS (BIOS du système)..........................41 Utilitaire de configuration iDRAC..........................62 Device Settings (Paramètres du périphérique)...................... 63 Dell Lifecycle Controller..............................63 Gestion intégrée du système............................ 63 Boot Manager (Gestionnaire d’amorçage)........................63 Affichage du Gestionnaire d'amorçage........................63 Menu principal du Gestionnaire d’amorçage......................64 Menu d'amorçage unique............................64...
Page 5 Retrait de la carte de montage PERC interne......................83 Installation de la carte de montage PERC interne....................85 Retrait d’une carte PERC de la carte de montage PERC interne................86 Installation d’une carte PERC dans la carte de montage PERC interne............. 87 Commutateur d’intrusion..............................
Page 6 Installation du module TPM (Trusted Platform Module)..................175 Initialisation du module TPM pour les utilisateurs de BitLocker................176 L'initialisation du module TPM pour les utilisateurs de TXT.................176 7 Utilisation des diagnostics du système......................177 Diagnostics du système intégré Dell..........................177 Table des matières...
Page 7 Exécution des diagnostics intégrés du système à partir du Gestionnaire d’amorçage........177 Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller........177 Commandes du diagnostic du système......................... 178 8 Cavaliers et connecteurs ........................... 179 Connecteurs et cavaliers de la carte système......................180 Paramètres des cavaliers de la carte système......................
Page 8: Présentation Générale Du Système Dell Emc Poweredge R540
Écran LCD • Localisation du numéro de série de votre système Configurations prises en charge pour le système PowerEdge R540 Le système Dell EMC PowerEdge R540 prend en charge les configurations suivantes : Présentation générale du système Dell EMC PowerEdge R540...
Page 9: Vue Avant Du Système
Figure 1. Configurations prises en charge pour un système PowerEdge R540 avec disques arrière Vue avant du système La vue frontale affiche les fonctionnalités disponibles à l’avant du système. Figure 2. Vue avant du système à 12 disques de 3,5 pouces Présentation générale du système Dell EMC PowerEdge R540...
Page 10 Pour en savoir plus, voir le Guide d’utilisation du système Integrated Dell Remote Access Controller (iDRAC) sur Dell.com/idracmanuals. Vous permettent d’installer les lecteurs qui sont pris en charge sur Logements de disques S.O.
Page 11: Vue Du Panneau De Commande Gauche
Vous pouvez accéder à l'inventaire du système, Dell Lifecycle Controller les journaux ou des journaux système, état d'intégrité du système, et également configurer l'iDRAC, le BIOS et paramètres de mise en réseau.
Page 12: Voyants Led De Port
Redémarrez le système. Mettez à jour tous les pilotes PCIe carte PCIe rencontre une erreur. requis pour la carte PCIe. Réinstallez la carte. Si le problème persiste, reportez-vous à la section Obtention d'aide. Présentation générale du système Dell EMC PowerEdge R540...
Page 13: Codes Des Voyants Quick Sync 2 De L'idrac
à la section Obtention d'aide. Orange clignotant Indique que le matériel Quick Sync 2 de Redémarrez le système. Si le problème persiste, l’iDRAC ne répond pas correctement. reportez-vous à la section Obtention d'aide. Présentation générale du système Dell EMC PowerEdge R540...
Page 14: Vue Du Panneau De Commande Droit
Pour plus d’informations, reportez-vous à la section Codes du voyant iDRAC Direct. Permet de connecter un périphérique série au Port VGA système. Pour plus d'informations, voir la section « Obtention d'aide ». Présentation générale du système Dell EMC PowerEdge R540...
Page 15: Codes Du Voyant D'idrac Direct
Éteint Indique que l’ordinateur portable est déconnecté. Caractéristiques du panneau arrière Figure 8. Caractéristiques du panneau arrière du système à 12 disques de 3,5 pouces + 2 disques de 3,5 pouces (arrière) Présentation générale du système Dell EMC PowerEdge R540...
Page 16 PCIe mi-hauteur sur la carte de montage mi-hauteur. Logement de carte de montage S.O. Utilisez le logement de carte pour connecter une carte d’extension mi-hauteur (gauche) PCIe mi-hauteur sur la carte de montage mi-hauteur. Présentation générale du système Dell EMC PowerEdge R540...
Page 17: Codes Des Voyants Des Disques
Chaque support de disque est muni d’un voyant d’activité et d’un voyant d’état. Les voyants indiquent des informations sur l’état du disque. Le voyant d’activité indique si le disque est en cours d’utilisation. Le voyant LED d'état indique la condition de l'alimentation du lecteur. Présentation générale du système Dell EMC PowerEdge R540...
Page 18: Codes Des Voyants De Carte Réseau
Chaque carte réseau à l’arrière du système est dotée de voyants qui fournissent des informations sur l’activité et l’état du lien. Le voyant d’activité indique si des données sont circuler à la carte réseau, et si le lien voyant LED indique la vitesse du réseau connecté. Présentation générale du système Dell EMC PowerEdge R540...
Page 19: Codes Du Voyant Du Bloc D'alimentation
Les blocs d’alimentation CC sont dotés d’une LED qui joue le rôle de voyant. Il indique la présence de courant ou si une panne de courant est survenue. Figure 13. Voyant d’état du bloc d’alimentation CA Voyant/poignée d’état du bloc d’alimentation CA Présentation générale du système Dell EMC PowerEdge R540...
Page 20 Si deux blocs sont installés, ils doivent être du même type et disposer de la même alimentation maximale de sortie. PRÉCAUTION : la combinaison de blocs d’alimentation en CA et en CC n’est pas prise en charge et provoque une non-correspondance. Présentation générale du système Dell EMC PowerEdge R540...
Page 21 Si deux blocs sont installés, ils doivent être du même type et disposer de la même alimentation maximale de sortie. PRÉCAUTION : la combinaison de blocs d’alimentation en CA et en CC n’est pas prise en charge et provoque une non-correspondance. Présentation générale du système Dell EMC PowerEdge R540...
Page 22: Écran Lcd
L'écran LCD peut être utilisé pour configurer ou afficher l'adresse IP iDRAC du système. Pour plus d’informations sur les messages d’erreur, voir le Dell Event and Error Messages Reference Guide (Guide de référence des messages d’événement et d’erreur Dell) disponible sur dell.com/esmmanualsOpenManage software.
Page 23: Menu Setup (Configuration)
Sélectionnez Simple pour afficher les messages d’erreur LCD dans une description conviviale et simplifiée. Pour plus d’informations sur les messages d’erreur, voir le Dell Event and Error Messages Reference Guide (Guide de référence des messages d’événement et d’erreur Dell) disponible sur dell.com/esmmanuals.
Page 24: Localisation Du Numéro De Série De Votre Système
à l'avant du système pour afficher le code de service express et le numéro de service. Les informations peuvent également se trouver sur une étiquette située sur le châssis du système. Le numéro de série Mini Enterprise (EST) se trouve sur l'arrière du système. Dell utilise ces informations pour acheminer les appels de support vers le technicien pertinent.
Page 25: Ressources De Documentation
Gestion de votre système Pour plus d’informations sur le logiciel de gestion Dell.com/openmanagemanuals des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).
Page 26 User’s Guide (Guide d’utilisation de Dell EMC SupportAssist pour les entreprises). Pour comprendre les fonctionnalités de Dell Dell.com/idracmanuals Lifecycle Controller, voir le Dell Lifecycle Controller User’s Guide (Guide d’utilisation du Dell Life Cycle Controller). Pour plus d’informations sur les programmes Dell.com/openmanagemanuals partenaires d’Enterprise Systems Management, voir les documents de gestion des systèmes...
Page 27: Caractéristiques Techniques
Caractéristiques techniques Les caractéristiques techniques et environnementales de votre système sont énoncées dans cette section. Sujets : • Dimensions du système • Poids du châssis • Spécifications du processeur • Spécifications PSU • Spécifications de la batterie système • Caractéristiques du bus d’extension •...
Page 28: Dimensions Du Système
Dimensions du système Figure 17. Dimensions du système PowerEdge R540 Tableau 14. Dimensions du système PowerEdge R540 Za (avec le Za (sans le cadre) cadre) 482,0 mm 434,0 mm 86,8 mm 35,84 mm 22 mm 647,07 mm 681,755 mm (18,97 pouces) (17,08 pouces) (3,41 pouces) (1,41 pouce)
Page 29: Spécifications Du Processeur
Spécifications du processeur Le système PowerEdge R540 prend en charge jusqu’à deux processeurs de la gamme Intel Xeon Scalable. Spécifications PSU Le système PowerEdge R540 prend en charge les blocs d’alimentation (PSU) CA ou CC suivants. Tableau 16. Spécifications PSU le bloc d'alimentation Classe Dissipation thermique...
Page 30: Caractéristiques Du Lecteur
Caractéristiques du lecteur Lecteurs Le système PowerEdge R540 prend en charge : • Jusqu’à 14 disques de 3,5 pouces ou 2,5 pouces avec adaptateur de disque, disques internes, remplaçables à chaud SAS, SATA ou Nearline SAS • Jusqu’à 8 disques de 3,5 pouces ou 2,5 pouces avec adaptateur de disque, disques SSD SATA internes remplaçables à chaud Spécifications des ports et connecteurs Ports USB Le système PowerEdge R540 prend en charge :...
Page 31: Module Sd Interne Double
1440 x 900 8, 16, 32 Spécifications environnementales REMARQUE : Pour en savoir plus sur les mesures environnementales liées à différentes configurations particulières, rendez-vous sur Dell.com/environmental_datasheets. Tableau 20. Spécifications de température Température Spécifications Stockage De -40 °C à 65 °C (de -40 °F à 149 °F) En fonctionnement continu (pour une altitude de moins de De 10 °C à...
Page 32: Caractéristiques De Contamination De Particules Et Gazeuse
Tableau 22. Caractéristiques de vibration maximale Vibration maximale Spécifications En fonctionnement 0,26 G de 5 à 350 Hz (toutes orientations de fonctionnement). Stockage 1,88 G de 10 Hz à 500 Hz pendant quinze minutes (les six côtés testés). Tableau 23. Caractéristiques de choc maximal Choc maximal Spécifications En fonctionnement...
Page 33: Température De Fonctionnement Standard
Contamination particulaire Spécifications REMARQUE : Cette condition s’applique uniquement aux environnements de datacenter. Les exigences de filtration d'air ne s'appliquent pas aux équipements IT conçus pour être utilisés en dehors d'un data center, dans des environnements tels qu'un bureau ou en usine. REMARQUE : L'air qui entre dans le data center doit avoir une filtration MERV11 ou MERV13.
Page 34: Restrictions De La Température Étendue De Fonctionnement
• Barrette LRDIMM non prise en charge. • Les cartes de périphériques non homologuées par Dell et/ou les cartes de périphériques supérieures à 25 W ne sont pas prises en charge. • L’unité de sauvegarde sur bande (TBU) n’est pas prise en charge.
Page 35 Type de dissipateur de chaleur de processeur Dissipateur de Dissipateur de chaleur 1,5U Dissipateur de chaleur 1,5U chaleur 1U Numéro de TDP (W) Nombre de Température Température Température Température processeur cœurs ambiante = ambiante = ambiante = 30°C ambiante = 30°C 35 °C 35 °C Intel Xenon Gold...
Page 36: Installation Et Configuration Initiales Du Système
Le Integrated Dell Remote Access Controller (iDRAC) est conçu pour rendre les administrateurs système plus productifs et améliorer la disponibilité générale des systèmes Dell. IDRAC signale aux administrateurs les problèmes du système, les aide à gérer gestion de systèmes à distance, et réduit le besoin d'accéder physiquement au système.
Page 37: Connexion À L'idrac
Veillez à changer le nom d’utilisateur et le mot de passe par défaut après avoir configuré l’adresse IP d’iDRAC. Pour plus d'informations sur l'ouverture d'une session sur iDRAC et sur les licences iDRAC, consultez le Guide d'utilisation d'Integrated Dell Remote Access Controller (Integrated Dell Remote Access Controller User's Guide) à l'adresse Dell.com/idracmanuals.
Page 38: Méthodes De Téléchargement Du Micrologiciel Et Des Pilotes
À l'aide de Dell OpenManage Deployment Toolkit (DTK) Dell.com/openmanagemanuals Téléchargement des pilotes et du micrologiciel Dell vous recommande de télécharger et d’installer la dernière version du BIOS, des pilotes et du micrologiciel de gestion des systèmes sur votre système. Prérequis Assurez-vous d'effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel.
Page 39: Applications De Gestion Pré-Système D'exploitation
Sujets : • Options permettant de gérer les applications pré-système d'exploitation • System Setup (Configuration du système) • Dell Lifecycle Controller • Boot Manager (Gestionnaire d’amorçage) • Amorçage PXE Options permettant de gérer les applications pré- système d'exploitation Votre système comporte les options suivantes pour gérer le système de pré-exploitation :...
Page 40: Affichage De La Configuration Du Système
L’utilitaire de configuration iDRAC est une interface permettant d’installer et de configurer les paramètres iDRAC utilisant l’UEFI. Vous pouvez activer ou désactiver de nombreux paramètres iDRAC à l’aide de l’utilitaire iDRAC Settings (Paramètres iDRAC). Pour plus d’informations sur cet utilitaire, consultez le Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation d’iDRAC) sur dell.com/esmmanuals.
Page 41: System Bios (Bios Du Système)
Network Settings (Paramètres réseau) Integrated Devices (Périphériques intégrés) Serial Communication (Communications série) Paramètres du profil du système System Security (Sécurité du système) Commande Dell OS Miscellaneous Settings (Paramètres divers) Utilitaire de configuration iDRAC Device Settings (Paramètres du périphérique) Affichage du BIOS du système Affichage du BIOS du système...
Page 42: Affichage Des Informations Système
TPM (Trusted Platform Module). Permet également de gérer les boutons d’alimentation et NMI du système. Commande Dell OS Définit l'OS info pour OS Control (Contrôle d'accès). Paramètres divers Spécifie les options permettant de modifier la date et l'heure du système,etc.
Page 43: Memory Settings (Paramètres De Mémoire)
Option Description Version du BIOS du Spécifie la version du BIOS installée sur l'système. système. Version du moteur Spécifie la révision actuelle du micrologiciel du moteur de gestion. de gestion du système Le numéro de Spécifie le numéro de service de l'système. service du système Fabricant du Spécifie le nom du fabricant de l'système.
Page 44: Processor Settings (Paramètres Du Processeur)
Option Description Video Memory Indique la quantité de mémoire vidéo disponible. System Memory Indique si les tests de la mémoire système sont exécutés pendant l'amorçage du système. Les options sont Testing Enabled (Activé) et Disabled (Désactivé). Par défaut, l’option est définie sur Désactivé. Memory Operating Indique le mode de fonctionnement de la mémoire.
Page 45 Option Description processeurs logiques. Si cette option est définie sur Disabled (Désactivé), le BIOS n'affiche qu'un processeur logique par cœur. Par défaut, l’option est réglée sur Activé. CPU Speed Vous permet de diriger la fréquence de la des liaisons de communication entre les UC sur le système. Interconnect REMARQUE : Les processeurs prennent en charge standard et basic bin lien inférieur fréquences.
Page 46: Affichage Des Paramètres Sata
Option Description Processor n REMARQUE : Selon le nombre de CPU, il peut y avoir jusqu’à n processeurs. Les paramètres suivants sont indiqués pour chaque processeur installé dans le système : Option Description Family-Model- Spécifie la famille, le modèle et la version du processeur tels que définis par Intel. Stepping Brand Spécifie le nom de marque.
Page 47: Boot Settings (Paramètres De Démarrage)
Option Description Option Description Type de lecteur Spécifie le type du lecteur connecté au port SATA. Capacité Spécifie la capacité totale du lecteur. Ce champ n’est pas défini pour les périphériques médias amovibles, tels que les lecteurs optiques. Boot Settings (Paramètres de démarrage) Vous pouvez utiliser les paramètres de démarrage écran permet de définir le mode d'amorçage sur le BIOS ou UEFI.
Page 48: Modification De La Séquence D'amorçage
BIOS. REMARQUE : pour obtenir les dernières informations sur les systèmes d'exploitation pris en charge, rendez-vous sur le site Dell.com/ossupport. Modification de la séquence d’amorçage À propos de cette tâche Vous devrez peut-être modifier l’ordre d’amorçage si vous souhaitez amorcer à partir d’une clé USB ou d’un lecteur optique. La procédure ci-dessous peut différer si vous avez sélectionné...
Page 49: Affichage Des Paramètres Réseau
Étapes Dans l’écran System Setup Main Menu (Menu principal de configuration du système), cliquez sur System BIOS (BIOS du système) > Boot Settings (Paramètres de démarrage) > UEFI/BIOS Boot Settings (Paramètres de démarrage UEFI/BIOS) > UEFI/BIOS Boot Sequence (Séquence de démarrage UEFI/BIOS). Utilisez les touches fléchées pour sélectionner un périphérique d’amorçage, puis utilisez les touches + et - pour déplacer le périphérique vers le haut ou le bas dans la liste.
Page 50: Integrated Devices (Périphériques Intégrés)
Integrated Devices (Périphériques intégrés) L’écran Périphériques intégrés permet d’afficher et de configurer les paramètres de tous les périphériques intégrés, y compris le contrôleur vidéo, le contrôleur RAID intégré et les ports USB. Affichage des périphériques intégrés Pour afficher l'écran Integrated Devices (Périphériques intégrés), procédez comme suit : Allumez ou redémarrez le système.
Page 51 Option Description I/OAT DMA Engine Permet d’activer ou de désactiver l’option I/OAT. I/OAT DMA est un ensemble de fonctions conçues pour accélérer le trafic réseau et abaissez l'utilisation de l'UC. Activez cette option seulement si la fonctionnalité est prise en charge par le matériel et le logiciel.
Page 52 Option Description Tableau 34. Slot Disablement (Désactivation des logements) Option Description Active, désactive, ou désactive uniquement le pilote de Slot 1 démarrage pour le logement PCIe 1. Par défaut, l’option est réglée sur Activé. Active, désactive, ou désactive uniquement le pilote de Slot 2 démarrage pour le logement PCIe 2.
Page 53: Serial Communication (Communications Série)
Serial Communication (Communications série) L’écran Communications série permet d’afficher les propriétés du port de communication série. Affichage des communications série Pour afficher l'écran Serial Communication (Communication série), procédez comme suit : Allumez ou redémarrez le système. Appuyez sur F2 dès que vous voyez le message suivant : F2 = System Setup REMARQUE : Si le système d’exploitation commence à...
Page 54: Affichage Des System Profile Settings (Paramètres Du Profil Du Système)
Custom.Cette option est définie sur Performance Per Watt Optimized (DAPC) par défaut. DAPC correspond à Dell Active Power Controller.Autres options : Performance Per Watt (OS) (Performances par watt [SE]), Performance et Workstation Performance (Performances de la station de travail).
Page 55: System Security (Sécurité Du Système)
Option Description C States Permet d’activer ou de désactiver le processeur pour qu'il fonctionne avec tous les états d’alimentation disponibles. Par défaut, l’option est réglée sur Activé. Écrire des données Active ou désactive les données d'écriture CRC. Par défaut, l’option est réglée sur Disabled (Désactivé). Memory Patrol Permet de définir la fréquence de vérification et de correction d’erreur de la mémoire.
Page 56: Affichage De La Sécurité Du Système
Affichage de la Sécurité du système Pour afficher l'écran System Security (Sécurité du système), procédez comme suit : Allumez ou redémarrez l'système. Appuyez sur F2 dès que vous voyez le message suivant : F2 = System Setup REMARQUE : Si le système d’exploitation commence à se charger alors que vous n’avez pas encore appuyé sur F2, attendez que l'système finisse de démarrer, redémarrez-lasystèmeet réessayez.
Page 57 Option Description désactivé. Lorsqu'elle est définie sur Effacer, tout le contenu du module TPM sont effacés. Par défaut, l’option est réglée sur 1x. Lorsque l'option TPM 2.0 est installé, la sécurité de la puce TPM ) est réglée sur On ou Off. Par défaut, l’option est réglée sur 1x.
Page 58 Option Description REMARQUE : Mise à jour du BIOS nécessite HECI périphériques à être opérationnel et le DUP mises à jour nécessitent interface IPMI pour être opérationnel. Ce paramètre doit être défini sur Activé mise à jour afin d'éviter les erreurs. Secure Boot Permet d’activer Secure Boot (Amorçage sécurisé), où...
Page 59: Création D'un Mot De Passe Système Et De Configuration
Création d’un mot de passe système et de configuration Prérequis Assurez-vous que le cavalier de mot de passe est activée. Le cavalier de mot de passe active ou désactive les fonctions de mot de passe du système et de mot de passe de configuration. Pour plus d'informations, reportez-vous à la section Réglage des cavaliers de la carte système.
Page 60: Suppression Ou Modification Du Mot De Passe D'système Et De Configuration
Suppression ou modification du mot de passe d'système et de configuration Prérequis REMARQUE : Vous ne pouvez pas supprimer ou modifier un mot de passe d'système ou de configuration existant si l'État du mot de passe est défini sur Verrouillé. Étapes Pour accéder à...
Page 61: Détail De L'écran Contrôle Du Système D'exploitation Redondant
Commande Dell OS Vous pouvez utiliser l' écran Contrôle du système d'exploitation redondant pour définir l'OS info pour OS Control (Contrôle d'accès). Il vous permet de mettre en place un disque de restauration physique sur votre système. Affichage des OS Control Pour afficher l'écran System OS (BIOS du système), procédez comme suit :...
Page 62: Miscellaneous Settings (Paramètres Divers)
Enabled (Activé) si UEFI Secure Boot (Amorçage sécurisé UEFI) est activé. Par défaut, l’option est définie sur Désactivé. Dell Wyse P25/P45 Active ou désactive le Dell Wyse P25/P45 l'accès au BIOS. Par défaut, l’option est réglée sur Activé. BIOS Access Power Cycle Active ou désactive le cycle d'alimentation demande.
Page 63: Device Settings (Paramètres Du Périphérique)
Gestion intégrée du système Le Dell Lifecycle Controller offre une gestion avancée des systèmes intégrés tout au long du cycle de vie du serveur. Le Lifecycle Controller peut être démarré pendant la séquence d'amorçage et peut fonctionner indépendamment du système d'exploitation.
Page 64: Menu Principal Du Gestionnaire D'amorçage
Étapes Allumez ou redémarrez le système. Saisissez le résultat de cette opération ici (facultatif). Appuyez sur F11 dès l'apparition du message suivant : F11 = Boot Manager Si le système d'exploitation commence à se charger alors que vous n'avez pas encore appuyé sur F11, attendez que le système finisse de démarrer, puis redémarrez-le et réessayez.
Page 65: Amorçage Pxe
• Redémarrer le système Lien connexe Boot Manager (Gestionnaire d’amorçage) Amorçage PXE Vous pouvez utiliser l'option PXE (Preboot Execution Environment, environnement d'exécution préamorçage) pour amorcer et configurer les systèmes en réseau, à distance. Pour accéder à l' amorçage PXE option, démarrez le système, puis appuyez sur F12 pendant le POST au lieu d'utiliser standard Séquence d'amorçage dans la configuration du BIOS.
Page 66: Installation Et Retrait Des Composants Du Système
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 67: Cadre Avant (En Option)
• Tournevis cruciforme Phillips n° 2 • Un tournevis Torx #T30 • Un tournevis Torx #T8 • bracelet antistatique Vous devez être muni des outils suivants pour assembler les câbles pour un module d'alimentation en CC : • Pince AMP 90871-1 ou équivalent •...
Page 68: Installation Du Cadre Avant
Figure 18. Retrait du cadre avant avec l’écran LCD Lien connexe Installation du cadre avant Installation du cadre avant La procédure d’installation du cadre avant est identique avec ou sans l’écran LCD. Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité.
Page 69: Capot Du Système
Figure 19. Installation du cadre avant avec l’écran LCD Capot du système Le capot du système sécurise l’ensemble du système et permet également de maintenir un flux d’air adéquat à l’intérieur du système. Le capot du système à 12 disques de 3,5 pouces + 2 disques de 3,5 pouces (arrière) est différent de celui des autres systèmes. Le capot comporte un ruban Mylar supplémentaire et une couche de mousse à...
Page 70: Installation Du Capot Du Système
Figure 20. Retrait du capot du système Lien connexe Installation du capot du système Installation du capot du système Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Vérifiez que tous les câbles internes sont connectés et se trouvent en dehors et qu'aucun outil ou pièce supplémentaire ne se trouve derrière le système.
Page 71: Capot Du Panier
Figure 21. Installation du capot du système Étapes suivantes Rebranchez les périphériques et branchez le système sur la prise secteur. Mettez le système sous tension, y compris les périphériques connectés. Capot du panier Retrait du capot supérieur de l’ordinateur. Prérequis Suivez les consignes de sécurité...
Page 72: Installation Du Cache De Fond
Figure 22. Retrait du cache de fond de panier Lien connexe Installation du cache de fond Installation du cache de fond Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Étapes Alignez le fond de panier avec les fentes de guidage sur le capot du système. Faites glisser le capot vers l’arrière du châssis jusqu’à...
Page 73: À L'intérieur Du Système
Figure 23. Installation du cache de fond de panier Étape suivante Suivez la procédure décrite dans la section Après une intervention à l’intérieur de l’ordinateur. À l’intérieur du système REMARQUE : Les composants remplaçables à chaud sont indiqués en orange et les ergots sur les composants sont indiqués en bleu.
Page 74 Figure 24. Intérieur du système sans bâti de disques arrière Installation et retrait des composants du système...
Page 75: Carénage À Air
Figure 25. Intérieur du système avec bâti de disques arrière Plaquette d’information Fond de panier de disques Ventilateurs de refroidissement Module de mémoire CPU 1 UC 2 Carte système Carte de montage LOM Carte de montage PERC interne Carénage à air Carte de montage papillon Carénage d’aération (système à...
Page 76 Suivez la procédure décrite dans la section Avant une intervention à l’intérieur de l’ordinateur. Si une carte de montage papillon est installée, retirez-la. Étape Tenez le carénage de refroidissement par les deux extrémités et soulevez-le pour le retirer du système. Figure 26.
Page 77: Installez Le Carénage À Air
Étape suivante Le cas échéant, installez la carte PCIe. Lien connexe Retrait d’une carte de montage pour carte d’extension Installez le carénage à air. Installez le carénage à air. Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Le cas échéant, faites passer les câbles le long de la paroi du châssis et fixez les câbles à...
Page 78 Figure 27. Installation du carénage d’aération REMARQUE : La procédure d’installation du carénage d’aération est identique pour un système à 2 disques de 3,5 pouces arrière. Installation et retrait des composants du système...
Page 79: Ventilateurs De Refroidissement
Étapes suivantes Si elle a été retirée, installez la carte de montage papillon. Suivez la procédure décrite dans la section Ventilateurs de refroidissement Les ventilateurs de refroidissement sont intégrés au système et permettent de dissiper la chaleur générée par le fonctionnement du système.
Page 80: Retrait Du Ventilateur De Refroidissement
REMARQUE : Les ventilateurs hautes performances sont requis pour le système à 12 disques de 3,5 pouces + 2 disques de 3,5 pouces (arrière). Pour plus d’informations, voir la rubrique de la matrice des restrictions thermiques dans la section des Spécifications techniques. Lien connexe Matrice de restrictions thermiques Retrait du ventilateur de refroidissement...
Page 81: Installation Du Ventilateur De Refroidissement
Appuyez sur la patte de dégagement et sortez le ventilateur du bâti. Figure 29. Retrait du ventilateur de refroidissement Étape suivante Installez le ventilateur de refroidissement. Lien connexe Retirez le carénage à air Retrait de la carte de montage PERC interne Installation du ventilateur de refroidissement Installation du ventilateur de refroidissement La procédure d’installation est identique pour les ventilateurs de type standard et hautes performances.
Page 82 Figure 30. Installation du ventilateur de refroidissement Installation et retrait des composants du système...
Page 83: Carte De Montage Perc Interne
REMARQUE : Dans le système à 12 disques de 3,5 pouces, branchez le câble du ventilateur 1 au connecteur de la carte interposeur d’alimentation. Figure 31. Branchement du câble du ventilateur au connecteur PIB Étapes suivantes Installez la carte de montage PERC interne Installez le carénage à...
Page 84 Ouvrez le loquet de guidage du câble pour faciliter l’accès. Étapes Ouvrez le piston. Saisissez les ergots bleus et soulevez la carte de montage PERC interne pour la retirer du système. Figure 32. Retrait de la carte de montage PERC interne Débranchez le câble branché...
Page 85: Installation De La Carte De Montage Perc Interne
Étape suivante Installez la carte de montage PERC interne Lien connexe Retirez le carénage à air Installation de la carte de montage PERC interne Installation de la carte de montage PERC interne Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité.
Page 86: Retrait D'une Carte Perc De La Carte De Montage Perc Interne
Figure 35. Installation de la carte de montage PERC interne Étapes suivantes Fermez le loquet de guidage du câble. Installez le carénage à air. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de l’ordinateur. Lien connexe Installez le carénage à...
Page 87: Installation D'une Carte Perc Dans La Carte De Montage Perc Interne
Figure 36. Retrait d’une carte PERC de la carte de montage PERC interne Étape suivante Installation d’une carte PERC dans la carte de montage PERC interne. Lien connexe Retrait de la carte de montage PERC interne Installation d’une carte PERC dans la carte de montage PERC interne Installation d’une carte PERC dans la carte de montage PERC interne Prérequis...
Page 88: Commutateur D'intrusion
Figure 37. Installation d’une carte PERC dans la carte de montage PERC interne Étapes suivantes Installez la carte de montage PERC interne Suivez la procédure décrite dans la section Après une intervention à l’intérieur de l’ordinateur. Lien connexe Installation de la carte de montage PERC interne Commutateur d’intrusion Le commutateur d’intrusion dans le châssis est activé...
Page 89: Installation Du Commutateur D'intrusion
Figure 38. Retrait d’un commutateur d’intrusion Étape suivante Installation d’un commutateur d’intrusion. Lien connexe Retirez le carénage à air Retrait de la carte de montage PERC interne Installation du commutateur d’intrusion Installation du commutateur d’intrusion Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité.
Page 90: Disques
Figure 39. Installation du commutateur d’intrusion Insérez le commutateur d’intrusion en appuyant fermement pour l’encastrer dans son logement. Branchez le câble du commutateur d’intrusion sur le connecteur de la carte système. Étapes suivantes Installation d’une carte de montage PERC interne Installez le carénage d’aération.
Page 91: Retrait D'un Cache De Disque
Retrait d’un cache de disque La procédure de retrait est identique pour des disques de 2,5 pouces et de 3,5 pouces. Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Retirez le cadre avant s'il est installé. PRÉCAUTION : Pour assurer le refroidissement correct du système, installez un cache de disque dans chaque logement de disque vide.
Page 92 Figure 41. Installation d’un cache de disque Étape suivante Le cas échéant, installez le cadre avant. Retrait d’un disque de 2,5 pouces d’un adaptateur de disque de 3,5 pouces Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Retrait d’un adaptateur de disque de 3,5 pouces d’un support de disque de 3,5 pouces REMARQUE : Un disque de 2,5 pouces est installé...
Page 93: Installation D'un Disque De 2,5 Pouces Dans Un Adaptateur De Disque De 3,5 Pouces
Figure 42. Retrait d’un disque de 2,5 pouces d’un adaptateur de disque de 3,5 pouces Étape suivante Installation d’un disque de 2,5 pouces dans un adaptateur de disque de 3,5 pouces Lien connexe Retrait d’un adaptateur de disque de 3,5 pouces installé dans un support de disque de 3,5 pouces. Installation d’un disque de 2,5 pouces dans un adaptateur de disque de 3,5 pouces Installation d’un disque de 2,5 pouces dans un adaptateur de disque de 3,5 pouces...
Page 94: Retrait D'un Adaptateur De Disque De 3,5 Pouces Installé Dans Un Support De Disque De 3,5 Pouces
Figure 43. Installation d’un disque de 2,5 pouces dans un adaptateur de disque de 3,5 pouces Retrait d’un adaptateur de disque de 3,5 pouces installé dans un support de disque de 3,5 pouces. Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité.
Page 95: Installation D'un Adaptateur De Disque 3,5 Pouces Dans Un Support De Disque 3,5 Pouces
Figure 44. Retrait d’un adaptateur de disque de 3,5 pouces installé dans un support de disque de 3,5 pouces. Étape suivante Installez le support de disque de 3,5 pouces ou installez l’adaptateur de disque de 3,5 pouces dans le support de disque de 3,5 pouces. Lien connexe Retrait du cadre avant Retrait d’un support de disque...
Page 96: Retrait D'un Support De Disque
Figure 45. Installation d’un adaptateur de disque 3,5 pouces dans un support de disque 3,5 pouces Étapes suivantes Installez le support de disque de 3,5 pouces dans le système. Le cas échéant, installez le cadre avant. Lien connexe Installation d’un disque de 2,5 pouces dans un adaptateur de disque de 3,5 pouces Installation d’un support de disque Installation du cadre avant Retrait d’un support de disque...
Page 97: Installation D'un Support De Disque
Figure 46. Retrait d’un support de disque Étapes suivantes Suivez la procédure décrite dans la section Après une intervention à l’intérieur de l’ordinateur. Installez un support de disque. Si vous ne remettez pas en place le disque dans l’immédiat, insérez un cache de disque dans le logement de disque vide pour assurer le refroidissement du système Lien connexe Retrait du cadre avant...
Page 98: Retrait D'un Disque Installé Dans Un Support De Disque
Le cas échéant, retirez le cache du disque. Étapes Appuyez sur le bouton d’éjection situé à l’avant du support de disque, puis ouvrez la poignée de dégagement. Insérez le support de disque dans le logement de disque jusqu’à la connexion du disque au fond de panier. Fermez la poignée de dégagement du disque afin de maintenir le disque en place.
Page 99: Installation D'un Disque Dans Un Support De Disque
Figure 48. Retrait d’un disque installé dans un support de disque Étape suivante Le cas échéant, installez le disque dans le support de disque. Lien connexe Installation d’un disque dans un support de disque Installation d’un disque dans un support de disque Prérequis PRÉCAUTION : L’utilisation de différents supports de disque de précédentes générations de serveurs PowerEdge n’est pas prise...
Page 100: Mémoire Système
Figure 49. Installation d’un disque dans un support de disque Mémoire système Le système prend en charge les barrettes DIMM à registres (RDIMM) DDR4. La mémoire système contient les instructions qui sont exécutées par le processeur. REMARQUE : MT/s indique la vitesse de la barrette DIMM en méga-transferts par seconde. La fréquence de fonctionnement d’un bus mémoire peut être de 2666 MT/s, 2400 MT/s ou 2133 MT/s en fonction des facteurs suivants : •...
Page 101: Consignes Générales Pour L'installation Des Barrettes De Mémoire
Figure 50. Emplacement des supports de mémoire Les canaux de mémoire sont répartis comme suit : Tableau 39. Canaux de mémoire Processeur Canal 0 Canal 1 Canal 2 Canal 3 Canal 4 Canal 5 Processeur 1 Logements A1 et Logements A2 Logements A3 Logements A4 et Logements A5 et A10...
Page 102: Consignes Spécifiques À Chaque Mode
Le système prend en charge la configuration de mémoire flexible (FMC), ce qui permet de configurer et d'exécuter le système avec n'importe quelle configuration d'architecture de jeu de puces valide. Voici les consignes recommandées pour installer les barrettes de mémoire : •...
Page 103: Mise En Miroir De La Mémoire
se produisent dans une rangée ou de canal, ils sont déplacés vers le disque de rechange zone pendant que le système d'exploitation est en cours d'exécution afin de prévenir les erreurs de ce qui entraîne une panne non corrigeable. Nécessite une population de trois ou plusieurs rangées par canal.
Page 104: Retrait D'une Barrette De Mémoire
Processeur Configuration Population de la mémoire Informations sur l’installation de mémoire Ordre d’installation avec plusieurs C1{1}, C2{1}, C1{2}, C2{2}, C1{3}, Remplir dans cet ordre, quantité rangées C2{3} etc. impaire de DIMM par UC autorisée. Requiert trois ou plusieurs rangées par canal.
Page 105 Étapes Localisez le support de barrette de mémoire approprié. PRÉCAUTION : Ne tenez les barrettes de mémoire que par les bords de la carte, en veillant à ne pas toucher le milieu de la barrette de mémoire ou les contacts métalliques. PRÉCAUTION : pour éviter d’endommager la barrette de mémoire ou le support de barrette de mémoire au cours de l’installation, ne tordez pas ou ne pliez pas la barrette de mémoire ;...
Page 106: Processeurs Et Dissipateurs De Chaleur
Processeurs et dissipateurs de chaleur Le processeur contrôle la mémoire, les interfaces périphériques et d’autres composants du système. Le système peut avoir plusieurs configurations de processeur. Le dissipateur de chaleur absorbe la chaleur générée par le processeur, et vous aide le processeur afin de maintenir leur niveau optimal de la température.
Page 107: Retrait Du Processeur Du Module De De Chaleur Du Processeur
Figure 53. Retrait du module de processeur et dissipateur de chaleur Étape suivante Installez le PHM. Lien connexe Retirez le carénage à air Installation du module du processeur et du dissipateur de chaleur Retrait du processeur du module de de chaleur du processeur Prérequis REMARQUE : Ne retirez le processeur du module processeur et dissipateur de chaleur que si vous remplacez le processeur ou le...
Page 108 Figure 54. Pliage du support de processeur Soulevez le support et le processeur pour les retirer du dissipateur de chaleur, puis placez le processeur orienté vers le bas sur le plateau du processeur. Pliez les bords extérieurs du support pour dégager le processeur du support. REMARQUE : Vérifiez que le processeur et le support sont placés dans le bac après vous retirez le dissipateur de chaleur.
Page 109: Installation De La Du Processeur Dans Un Module Processeur Et Dissipateur De Chaleur
Installation de la du processeur dans un module processeur et dissipateur de chaleur Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Étapes Placez le processeur à l'intérieur du plateau. REMARQUE : Assurez-vous que l'indicateur de broche 1 sur le plateau du CPU est aligné avec l'indicateur de broche 1 sur le processeur.
Page 110 Figure 57. Application de graisse thermique sur la partie supérieure du processeur Placez le dissipateur de chaleur sur le processeur et poussez vers le bas de façon à fixer le support sur le dissipateur de chaleur. REMARQUE : • Assurez-vous que les deux trous des broches de guidage sur le support correspondent aux trous de guidage sur le dissipateur de chaleur.
Page 111: Installation Du Module Du Processeur Et Du Dissipateur De Chaleur
Figure 58. Installation du dissipateur de chaleur sur le processeur Étapes suivantes Installez le module du processeur et du dissipateur de chaleur. Installez le carénage à air. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de l’ordinateur.
Page 112 PRÉCAUTION : Pour éviter d'endommager les ailettes sur le dissipateur de chaleur, n'appuyez pas vers le bas sur le dissipateur de chaleur les ailettes. REMARQUE : Assurez-vous que le PHM est gardé en parallèle à la carte système pour éviter d'endommager les composants.
Page 113: Cartes D'extension Et Cartes De Montage Pour Cartes D'extension
Cartes d'extension et cartes de montage pour cartes d'extension Une carte d'extension est une carte complémentaire pouvant être insérée dans un emplacement d'extension sur la carte système ou la carte de connexion dans l'optique d'ajouter des fonctionnalités au système via le bus d'extension. REMARQUE : Un journal des événements système (SEL) cet événement est consigné...
Page 114 BOSS M.2 (SATA) (Dell) Carte réseau (Broadcom/INTEL) 6, 5 PERC9.14G/PERC10 (FXN) Logement intégré RAID - PERC9.14G/PERC10 (Interne) (Dell) Logement intégré Tableau 44. Configurations de carte de montage : aucun RSR - 2 processeurs Type de carte Priorité du logement Nombre maximum de cartes...
Page 115 Carte réseau (NIC) Intel OPA (Intel OPA) BOSS M.2 (SATA) (Dell) PERC9.14G/PERC10 (FXN) Logement intégré RAID - PERC9.14G/PERC10 (Interne) (Dell) Logement intégré Tableau 47. Configurations de carte de montage : BTF + 3 XLP - 1 processeur Type de carte Priorité...
Page 116: Retrait D'une Carte D'extension D'une Carte De Montage Pour Carte D'extension
Carte de montage LOM, 2 x 1G BCM5720L (FXN) Carte de montage LOM, 2 x 10G BCM57416 (BASE-T/SFP+) (FXN) PERC9.14G/PERC10 (FXN) RAID - PERC10 (Externe) (Dell) Carte réseau (NIC) Broadcom (Broadcom) Carte réseau (Broadcom/INTEL) Carte réseau, NIC (Intel/Emulex/Mellanox/ Solarflare) Carte contrôleur (EMULEX/QLOGIC) Carte réseau (Mellanox/QLOGIC/INTEL/...
Page 117 Étapes Tirez et soulevez le verrou du loquet de fixation de la carte d’extension pour l’ouvrir. Tenez la carte d’extension par ses bords, puis retirez la carte jusqu’à ce que le connecteur du bord de carte se dégage du connecteur de la carte d’extension.
Page 118 Figure 62. Retrait d’une carte d’extension d’une carte de montage papillon Si la carte d’extension n’est pas remplacée, installez une plaque de recouvrement. Figure 63. Installation d’une plaque de recouvrement pour carte de montage mi-hauteur Installation et retrait des composants du système...
Page 119 Figure 64. Installation d’une plaque de recouvrement pour carte de montage pleine hauteur X1 Figure 65. Installation d’une plaque de recouvrement pour carte de montage papillon Étapes suivantes Installez une carte d’extension dans la carte de montage pour carte d’extension. Installation et retrait des composants du système...
Page 120: Installation D'une Carte D'extension Dans Une Carte De Montage Pour Carte D'extension
Si vous retirez définitivement la carte, installez une plaque de recouvrement métallique sur l'emplacement non utilisé, puis refermez le loquet. REMARQUE : Vous devez installer une plaque de recouvrement sur un logement d'expansion vide pour conserver la certification FCC (Federal Communications Commission) du système. Les plaques retiennent également la poussière et les saletés du système et aident au refroidissement et à...
Page 121 Figure 66. Retrait de la plaque de recouvrement d’une carte de montage mi-hauteur Figure 67. Retrait de la plaque de recouvrement d’une carte de montage pleine hauteur X1 Installation et retrait des composants du système...
Page 122 Figure 68. Retrait de la plaque de recouvrement d’une carte de montage papillon Tenez la carte d’extension par ses bords et alignez le connecteur du bord de la carte avec le connecteur de la carte d’extension. Insérez fermement le connecteur latéral de la carte dans le connecteur de carte d’extension, jusqu’à ce que la carte soit complètement en place.
Page 123 Figure 69. Installation d’une carte d’extension dans une carte de montage mi-hauteur Figure 70. Installation d’une carte d’extension dans une carte de montage pleine hauteur X1 Installation et retrait des composants du système...
Page 124: Retrait D'une Carte D'extension De La Carte Système
Figure 71. Installation d’une carte d’extension dans une carte de montage papillon Étapes suivantes Le cas échéant, connectez les câbles à la carte d’extension. Le cas échéant, installez un carénage d’aération. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de l’ordinateur.
Page 125 Figure 72. Retrait d’une carte d’extension de la carte système Si la carte d’extension ne va pas être remplacée, installez une plaque de recouvrement en suivant les opérations suivantes : Alignez la plaque de recouvrement sur le logement situé sur la carte système. b Poussez la plaque de recouvrement vers le bas pour la mettre bien en place.
Page 126: Installation D'une Carte D'extension Sur La Carte Système
Figure 73. Installation de la plaque de recouvrement REMARQUE : Les plaques de recouvrement doivent être installées sur les logements de carte d’extension vides pour maintenir l’homologation FCC du système. Les plaques retiennent également la poussière et les saletés du système et aident au refroidissement et à...
Page 127 Figure 74. Retrait de la plaque de recouvrement REMARQUE : Stockez la plaque de recouvrement pour une utilisation ultérieure. Les plaques de recouvrement doivent être installées dans des logements de carte d’extension vides pour maintenir l’homologation FCC du système. Les plaques retiennent également la poussière et les saletés du système et aident au refroidissement et à...
Page 128: Retrait D'une Carte De Montage Pour Carte D'extension
Figure 75. Installation d’une carte d’extension sur la carte système Étapes suivantes Connectez les câbles requis à la carte d’extension. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de l’ordinateur. Retrait d’une carte de montage pour carte d’extension Prérequis Suivez les consignes de sécurité...
Page 129 Figure 76. Retrait de carte de montage mi-hauteur (droite) Figure 77. Retrait de carte de montage mi-hauteur (gauche) Installation et retrait des composants du système...
Page 130 Figure 78. Retrait de carte de montage pleine hauteur X1 REMARQUE : Pour une carte de montage papillon, desserrez la vis imperdable, et en maintenant les ergots, soulevez la carte de montage pour la retirer du système. Installation et retrait des composants du système...
Page 131: Installation D'une Carte De Montage Pour Carte D'extension
Figure 79. Retrait de carte de montage papillon Étape suivante Installez la carte de montage pour carte d’extension. Lien connexe Installation d’une carte de montage pour carte d’extension Installation d’une carte de montage pour carte d’extension Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 132 Figure 80. Installation de la carte de montage mi-hauteur (droite) Figure 81. Installation de la carte de montage mi-hauteur (gauche) Installation et retrait des composants du système...
Page 133 Figure 82. Installation de la carte de montage pleine hauteur X1 REMARQUE : Dans le cas d’une carte de montage papillon, serrez la vis imperdable pour maintenir fermement en place la carte de montage sur la carte système. Figure 83. Installation d’une carte de montage papillon Installation et retrait des composants du système...
Page 134: Carte Vflash Ou Idsdm (En Option)
Étapes suivantes Suivez la procédure décrite dans la section Après une intervention à l’intérieur de l’ordinateur. Installez tous les pilotes de périphérique requis pour la carte, comme indiqué dans la documentation de celle-ci. Carte vFlash ou IDSDM (en option) Le module IDSDM/vFlash carte combine le module IDSDM et/ou fonctionnalités vFlash dans un seul module. REMARQUE : Le loquet de protection contre l’écriture se trouve sur la carte IDSDM/vFlash.
Page 135: Retrait De La Carte Idsdm Ou Vflash (En Option)
Retrait de la carte IDSDM ou vFlash (en option) Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Suivez la procédure décrite dans la section Si vous remplacez une carte IDSDM ou vFlash, retirez les cartes MicroSD : REMARQUE : Étiquetez temporairement chaque carte MicroSD pour indiquer son emplacement avant de la retirer.
Page 136: Carte De Montage Lom
Étapes Repérez le connecteur du module IDSDM/vFlash sur la carte système. Pour localiser le port IDSDM/vFlash, voir la section Connecteurs et cavaliers de la carte système. Soulevez la carte IDSDM/vFlash pour la dégager du connecteur sur la carte système. Appuyez sur le module IDSDM/vFlash double jusqu'à ce qu'il soit fermement installé sur la carte système. Figure 85.
Page 137: Installation De La Carte De Montage Lom
Étapes À l’aide d’un tournevis cruciforme nº 2, desserrez les vis qui fixent la carte de montage LOM à la carte système. Dégagez les deux attaches en plastique bleu en tenant la carte de montage LOM. Tenez la carte de montage LOM par les bords de chaque côté, et soulevez-la pour la retirer du connecteur de la carte système. Faites glisser la carte de montage LOM vers l’avant du système afin de retirer les connecteurs Ethernet ou SFP de leur logement sur le panneau arrière.
Page 138: Fond De Panier De Disques
Figure 87. Installation de la carte de montage LOM Étapes suivantes Si elle a été retirée, installez la carte de montage mi-hauteur, pleine hauteur X1 ou papillon. S’il a été retiré, installez le bâti des disques arrière. Suivez la procédure décrite dans la section Après une intervention à...
Page 139 Figure 88. Fond de panier à 8 disques de 3,5 pouces Connecteur de câble SAS/SATA B Connecteur de signal Connecteur de câble SAS/SATA A Port d’alimentation Figure 89. Fond de panier à 12 disques de 3,5 pouces Port d'alimentation Connecteur de câble SAS/SATA Connecteur de câble SAS/SATA Connecteur de signal du fond de panier connecteur de câble SAS...
Page 140: Retrait Du Fond De Panier De Disques
Figure 90. Fond de panier à 2 disques de 3,5 pouces (arrière) Port d’alimentation Connecteur de signal connecteur de câble SAS Retrait du fond de panier de disques Prérequis PRÉCAUTION : Pour éviter d’endommager les disques et le fond de panier, retirez les disques du système avant de retirer le fond de panier.
Page 141: Installation Du Fond De Panier Des Disques
Figure 92. Retrait du fond de panier de disques Étape suivante Installez le fond de panier de disques. Lien connexe Retirez le carénage à air Retrait du capot supérieur de l’ordinateur. Retrait d’un support de disque Installation du fond de panier des disques Installation du fond de panier des disques Prérequis Suivez les consignes de sécurité...
Page 142: Retrait Du Fond De Panier De Disques De 3,5 Pouces (Arrière)
Figure 93. Installation du fond de panier des disques Étapes suivantes Branchez tous les câbles au fond de panier. Installez tous les disques. Installez le cache du fond de panier. Installez le carénage à air. Suivez la procédure décrite dans la section Après une intervention à...
Page 143: Installation Du Fond De Panier De Disques De 3,5 Pouces Arrière
Déconnectez tous les câbles du fond de panier. Retirez le bâti des disques arrière. Étapes À l’aide d’un tournevis cruciforme nº 2, retirez les vis qui fixent le fond de panier des disques au bâti des disques arrière. Dégagez le fond de panier des crochets situés sur le bâti des disques arrière, puis retirez-le du bâti des disques arrière. Figure 94.
Page 144 Figure 95. Installation du fond de panier de disques de 3,5 pouces arrière Étapes suivantes Installez le bâti des disques arrière. Installez tous les disques. Branchez tous les câbles au fond de panier. Suivez la procédure décrite dans la section Après une intervention à...
Page 145: Acheminement Des Câbles
Acheminement des câbles Figure 96. Acheminement des câbles : fond de panier à 12 disques de 3,5 pouces (arrière) et fond de panier à 2 disques de 3,5 pouces avec carte de montage PERC interne Fond de panier de disques Câble SAS Carte de montage PERC interne Fond de panier de disques (arrière)
Page 146 Figure 97. Acheminement des câbles : fond de panier à 8 disques de 3,5 pouces avec carte de montage PERC interne Fond de panier de disques Câble SAS Carte de montage PERC interne Loquet de guidage de câble Câble SAS Installation et retrait des composants du système...
Page 147 Figure 98. Acheminement des câbles : fond de panier à 12 disques de 3,5 pouces Fond de panier de disques Câble SATA A Câble SATA B Carte système Loquet de guidage de câble Câble SATA C Installation et retrait des composants du système...
Page 148: Bâti De Disques Arrière
Figure 99. Acheminement des câbles : fond de panier à 8 disques de 3,5 pouces Fond de panier de disques Câble SATA A Câble SATA B Carte système Loquet de guidage de câble Bâti de disques arrière Le bâti de disques arrière prend en charge jusqu’à deux disques de 3,5 pouces. Retrait du bâti des disques arrière Prérequis Suivez les consignes de sécurité...
Page 149: Installation Du Bâti Des Disques Arrière
Figure 100. Retrait du bâti des disques arrière Étape suivante Installez le bâti des disques arrière. Lien connexe Retrait d’un support de disque Installation du bâti des disques arrière Installation du bâti des disques arrière Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 150: Pile Du Système
Figure 101. Installation du bâti des disques arrière Étapes suivantes Rebranchez tous les câbles déconnectés au fond de panier des disques arrière. Installez tous les disques. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de l’ordinateur. Lien connexe Installation d’un support de disque Pile du système...
Page 151: Clé Mémoire Usb Interne (En Option)
Le cas échéant, retirez les cartes de montage pour carte d’extension mi-hauteur ou pleine hauteur X1. Étapes Repérez le support de la pile. Pour plus d'informations, reportez-vous à la section Réglage des cavaliers de la carte système. PRÉCAUTION : Pour ne pas endommager le connecteur de la pile, vous devez le maintenir fermement en place lorsque vous installez ou retirez une pile.
Page 152: Remplacement De La Clé Mémoire Usb Interne
REMARQUE : Pour localiser le port USB interne (INT_USB)J_USB_INT sur la carte système, voir la section Connecteurs et cavaliers de la carte système. Remplacement de la clé mémoire USB interne Prérequis PRÉCAUTION : Afin d’éviter toute interférence avec les autres composants du module de serveur, les dimensions maximales autorisées pour la clé...
Page 153: Installation Du Lecteur Optique
Figure 104. Retrait du lecteur optique Étape suivante Installez un lecteur optique. Lien connexe Installation du lecteur optique Installation du lecteur optique Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Étapes Alignez le lecteur optique avec le logement de lecteur optique situé à l’avant du système. Insérez le lecteur optique jusqu’à...
Page 154: Blocs D'alimentation
Figure 105. Installation du lecteur optique Étapes suivantes Branchez les câbles d’alimentation et de données au connecteur sur le lecteur optique et au connecteur sur la carte système. REMARQUE : Acheminez correctement le câble sur le côté du système pour éviter qu'il ne soit coincé ou écrasé. Suivez la procédure décrite dans la section Après une intervention à...
Page 155: Fonction D'alimentation De Rechange
Si le niveau de charge du bloc d’alimentation actif tombe à moins de 20 %, le bloc d’alimentation redondant passe en état de veille. Vous pouvez configurer la fonction d’alimentation de secours via l’utilitaire de configuration iDRAC. Pour plus d’informations sur l’outil iDRAC, consultez le guide d’utilisation intitulé Integrated Dell Remote Access Controller User’s Guide (disponible sur Dell.com/ idracmanuals.
Page 156: Installation Du Cache De Bloc D'alimentation
Débranchez le câble branché sur la source d’alimentation et sur le bloc d’alimentation à retirer, puis retirez les câbles de la bande. Détachez et soulevez le bras de retenue du câble (en option) s'il empêche le retrait du bloc d'alimentation. Pour plus d’informations sur le bras de gestion des câbles, voir la documentation du système relative au rack Dell.com/ poweredgemanuals.
Page 157: Installation D'une Unité D'alimentation
Figure 108. Retrait d’une unité d’alimentation Étape suivante Installez le bloc d’alimentation . Lien connexe Installation d’une unité d’alimentation Installation d’une unité d’alimentation La procédure à suivre pour l'installation blocs d'alimentation en CA et en CC est identique. Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité.
Page 158: Retrait D'un Bloc D'alimentation En Ca Câblé Non Redondant
Si vous avez débloqué le bras de gestion des câbles, ré-enclenchez-le. Pour plus d’informations sur le bras de gestion des câbles, voir la documentation du système relative au rack Dell.com/poweredgemanuals. Branchez le câble d’alimentation sur l’unité d’alimentation et branchez son autre extrémité sur une prise électrique.
Page 159: Installation D'un Bloc D'alimentation En Ca Câblé Non Redondant
Figure 110. Retrait du bloc d’alimentation en CA câblé non redondant Étape suivante Installation d’un bloc d’alimentation en CA câblé non redondant. Lien connexe Retirez le carénage à air Retrait d’une carte de montage pour carte d’extension Installation d’un bloc d’alimentation en CA câblé non redondant Installation d’un bloc d’alimentation en CA câblé...
Page 160: Retrait D'un Bloc D'alimentation En Cc
CC ou d'installer les mises à la terre par vous-même. Tout le câblage électrique doit être conforme aux pratiques et aux codes locaux et nationaux en vigueur. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie.
Page 161: Installation Du Bloc D'alimentation Cc
CC ou d'installer les mises à la terre par vous-même. Tout le câblage électrique doit être conforme aux pratiques et aux codes locaux et nationaux en vigueur. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie.
Page 162: Configuration D'entrée Requise
CC ou d'installer les mises à la terre par vous-même. Tout le câblage électrique doit être conforme aux pratiques et aux codes locaux et nationaux en vigueur. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie.
Page 163: Assemblage Des Câbles D'alimentation D'entrée En Cc
CC ou d'installer les mises à la terre par vous-même. Tout le câblage électrique doit être conforme aux pratiques et aux codes locaux et nationaux en vigueur. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie.
Page 164: Installation De La Carte Intercalaire D'alimentation
Figure 112. Retrait de la carte intercalaire d’alimentation Étape suivante Installez la carte intercalaire d’alimentation. Lien connexe Retirez le carénage à air Retrait d’une unité d’alimentation Installation de la carte intercalaire d’alimentation Installation de la carte intercalaire d’alimentation Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité.
Page 165: Panneau De Commande
Figure 113. Installation de la carte intercalaire d’alimentation Étapes suivantes Installez les blocs d’alimentation. Installez le carénage à air. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de l’ordinateur. Lien connexe Installation d’une unité d’alimentation Installez le carénage à air. panneau de commande Un panneau de configuration vous permet de contrôler manuellement les données requises pour le serveur.
Page 166: Installation Du Panneau De Commandes Gauche
Retirez le carénage à air. REMARQUE : Assurez-vous que vous prenez note de l'acheminement des câbles lorsque vous les retirez de la carte système. Vous devrez ensuite reproduire la même disposition pour éviter que les câbles ne soient coincés ou écrasés. Retirez la carte de montage PERC interne.
Page 167: Retrait Du Panneau De Commandes Droite
À l’aide du tournevis cruciforme nº 1, serrez les vis pour fixer l’assemblage du panneau de commande gauche au système. Figure 115. Installation du panneau de commande gauche Étapes suivantes Installez le carénage à air. Installez la carte de montage PERC interne. Suivez la procédure décrite dans la section Retrait du panneau de commandes droite...
Page 168: Installation Du Panneau De Commandes Droite
Figure 116. Retrait du panneau de commande droit Tout en le maintenant par les côtés, retirez l’assemblage du panneau de commande droit pour l’extraire du système. Étape suivante Installation du panneau de commandes droite Lien connexe Installation du panneau de commandes droite Installation du panneau de commandes droite Prérequis Suivez les consignes de sécurité...
Page 169: Carte Système
Figure 117. Installation du panneau de commande droit Étapes suivantes Installez le carénage à air. Installez la carte de montage PERC interne. Suivez la procédure décrite dans la section Carte système Une carte système (également appelée carte mère) est la principale carte de circuits imprimés dans le système avec différents connecteurs utilisé...
Page 170 Retirez les composants suivants : Carénage à air Toutes les cartes de montage et cartes d’extension Carte de montage PERC interne Module vFlash/IDSDM Clé USB interne (si elle est installée) Module USB 3.0 (le cas échéant) Processeurs et modules du dissipateur de chaleur Caches de processeurs (le cas échéant) PRÉCAUTION : Pour éviter d’endommager le support du processeur lors du remplacement d’une carte...
Page 171 Figure 118. Vis de la carte système Tenez le support de la carte système, soulevez délicatement la carte système, puis faites-la glisser vers l’avant du châssis. Soulevez la carte système pour la retirer du châssis. Installation et retrait des composants du système...
Page 172: Installation De La Carte Système
Figure 119. Retrait de la carte système Étape suivante Installez la carte système. Lien connexe Retirez le carénage à air Retrait d’une carte d’extension de la carte système Retrait d’une carte de montage pour carte d’extension Retrait de la carte de montage PERC interne Retrait de la carte MicroSD Retrait de la carte IDSDM ou vFlash (en option) Retrait du module du processeur et du dissipateur de chaleur...
Page 173 PRÉCAUTION : Veillez à ne pas endommager le bouton d'identification du système lors de la remise en place de la carte système dans le châssis. Tout en maintenant le support de la carte système, poussez la carte système vers l’arrière du système jusqu’à ce qu’elle s’enclenche. À...
Page 174: Restauration Du Numéro De Service À L'aide De La Fonctionnalité Restauration Facile
Réactivez le module TPM (Trusted Platform Module). Pour plus d’informations, reportez-vous à la section Remise en place du module de plateforme sécurisé (TPM). Importez votre licence iDRAC Enterprise (nouvelle ou existante). Pour plus d’informations, voir le Guide d’utilisation iDRAC sur Dell.com/idracmanuals. Lien connexe Installation du module TPM (Trusted Platform Module)
Page 175: Moule De Plate-Forme Sécurisé
Étapes Mettez le système sous tension. Pour accéder à System Setup (Configuration du système), appuyez sur la touche F2. Cliquez sur Paramètres du numéro de service. Saisissez le numéro de service. REMARQUE : Vous pouvez saisir le numéro de série uniquement lorsque le champ Service Tag (Numéro de série) est vide.
Page 176: Initialisation Du Module Tpm Pour Les Utilisateurs De Bitlocker
Figure 121. Installer le module TPM Étapes suivantes Installez la carte système. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de l’ordinateur. Lien connexe Installation de la carte système Initialisation du module TPM pour les utilisateurs de BitLocker Initialisez le module TPM.
Page 177: Utilisation Des Diagnostics Du Système
Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l'assistance technique de Dell. L'exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ou risque de perte de données.
Page 178: Commandes Du Diagnostic Du Système
La fenêtre ePSA Pre-boot System Assessment (Évaluation du système au pré-amorçage ePSA) s'affiche, répertoriant tous les périphériques détectés dans le système. Le diagnostic démarre l'exécution des tests sur tous les périphériques détectés. Commandes du diagnostic du système Menu Description Configuration Affiche la configuration et les informations relatives à...
Page 179: Cavaliers Et Connecteurs
Cavaliers et connecteurs Cette rubrique contient des informations spécifiques sur les cavaliers. Elle contient également des informations sur les cavaliers et les commutateurs et décrit les connecteurs des différentes cartes du système. Cavaliers de la carte système aide pour désactiver le les mots de passe système et de configuration.
Page 180: Connecteurs Et Cavaliers De La Carte Système
Connecteurs et cavaliers de la carte système Figure 122. Connecteurs et cavaliers de la carte système Tableau 50. Connecteurs et cavaliers de la carte système Élément Connecteur Description FAN6 Connecteur du ventilateur de refroidissement 6 CPU1 Support du processeur 1 CPU1_PWR_CONN(P2) Connecteur d'alimentation CPU1 J_INTRU...
Page 181: Paramètres Des Cavaliers De La Carte Système
Élément Connecteur Description RGT_CP_CONN Connecteur du panneau droit SYS_PWR_CONN (P1) Connecteur de l’alimentation du système J_PIB_SIG1 Connecteur pour le signal de la carte d’interface de l’alimentation 1 J_PIB_SIG2 Connecteur pour le signal de la carte d’interface de l’alimentation 2 J_ACE Module SD interne double J_CP_USB2 Connecteur USB avant...
Page 182: Désactivation D'un Mot De Passe Oublié
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 183: Obtention D'aide
Contacter Dell Dell propose plusieurs possibilités de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d'une connexion Internet fonctionnelle, consultez votre facture, le bordereau de marchandises ou le catalogue des produits pour trouver les informations de contact.
Page 184: Quick Resource Locator (Localisateur De Ressources Rapide) Pour R540
à Dell de manière sécurisée. Ces informations sont utilisées par le Support technique Dell pour résoudre le problème. • Un agent du support technique Dell vous contacte de manière proactive à propos de ce ticket de support et vous aide à résoudre le problème. Obtention d'aide...
Page 185 Les prestations disponibles varient en fonction de l'éligibilité au service Dell achetés auprès de votre périphérique. Pour en savoir plus sur SupportAssist, voir Dell.com/SupportAssist. Obtention d'aide...

Dell EMC PowerEdge R540 Manuel D'installation Et De Maintenance

Liens rapides

Manuels Connexes pour Dell EMC PowerEdge R540

Sommaire des Matières pour Dell EMC PowerEdge R540

Table des Matières
