Unité de distribution de l'alimentation
Guide technique Dell Precision™ R5400
Retrait de l'unité de distribution de l'alimentation
Réinstallation de l'unité de distribution de l'alimentation
PRÉCAUTION : seuls les techniciens de maintenance qualifiés sont habilités à retirer le capot de l'ordinateur et à accéder aux composants de
l'ordinateur. Avant toute intervention à l'intérieur de l'ordinateur, consultez les consignes de sécurité livrées avec celui-ci. Pour de plus amples
renseignements sur les pratiques d'excellence en matière de sécurité, consultez la page Regulatory Compliance (conformité à la réglementation)
à l'adresse www.dell.com/regulatory_compliance.
Retrait de l'unité de distribution de l'alimentation
1. Suivez la procédure décrite dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
AVIS : pour débrancher le connecteur situé à l'arrière du lecteur optique, tirez sur le connecteur et non sur le câble d'alimentation.
2. Déconnectez le câble d'alimentation « P9 » situé à l'arrière du lecteur optique.
3. Déconnectez le ou les câbles d'alimentation des disques durs en « P8 » (disque dur supérieur) et « P7 » (disque dur inférieur en option).
REMARQUE : afin de retirer l'unité de distribution de l'alimentation, il est inutile de débrancher les connecteurs de câble d'alimentation qui sont
enfichés à l'arrière des disques durs.

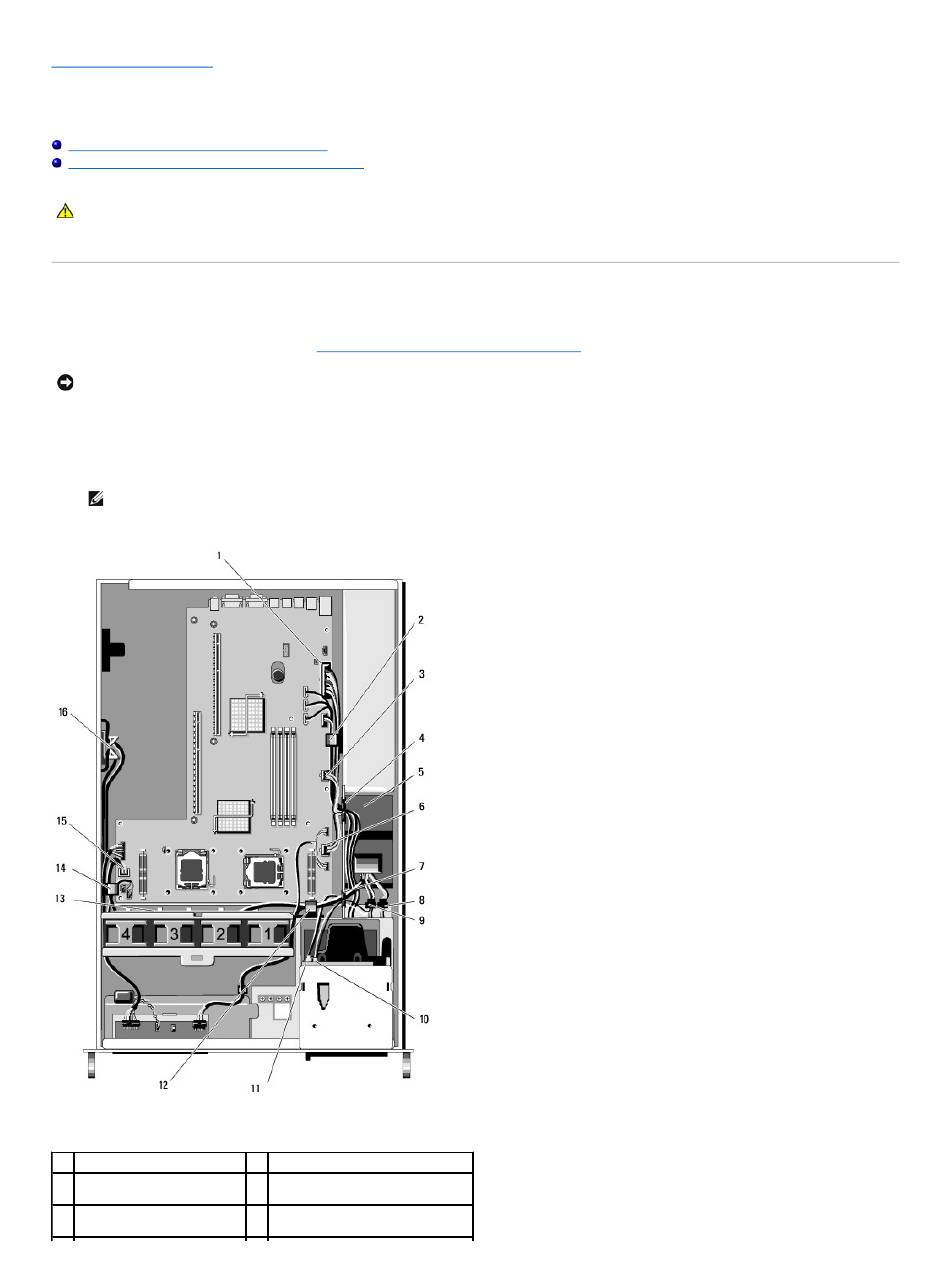

1 Connecteur d'alimentation P1
3 Connecteur d'alimentation P2
5 Unité de distribution de
l'alimentation
2 Serre-câble (câble d'alimentation P1)
4 Trappe de passage des câbles
(câbles d'alimentation P1, P2 et P3)
6 Connecteur d'alimentation P3
