Accessoires
Micropilot M
Levelflex M
Prosonic M
E N E N
D R D R
E S E S
O rd O rd
e r e r S + S +
C o C o H A H A
S e S e
r. -N r. -N d e : d e : U S U S
o. : o. : E R E R
M e M e
ss b ss b
M e M e e re e re
a su a su
ic h ic h
ri n g ri n g
ra n ra n
U 1 U 1 g e g e
m a m a
6 .. .3 6 .. .3 x. 2 x. 2
4 .. .2 4 .. .2
6 V 6 V 0 m 0 m
0 m 0 m D C D C
A A
IP IP
6 5 6 5
T T
A A > 7 0 > 7 0
°C °C
: :
t >8 t >8
5° C 5° C
66

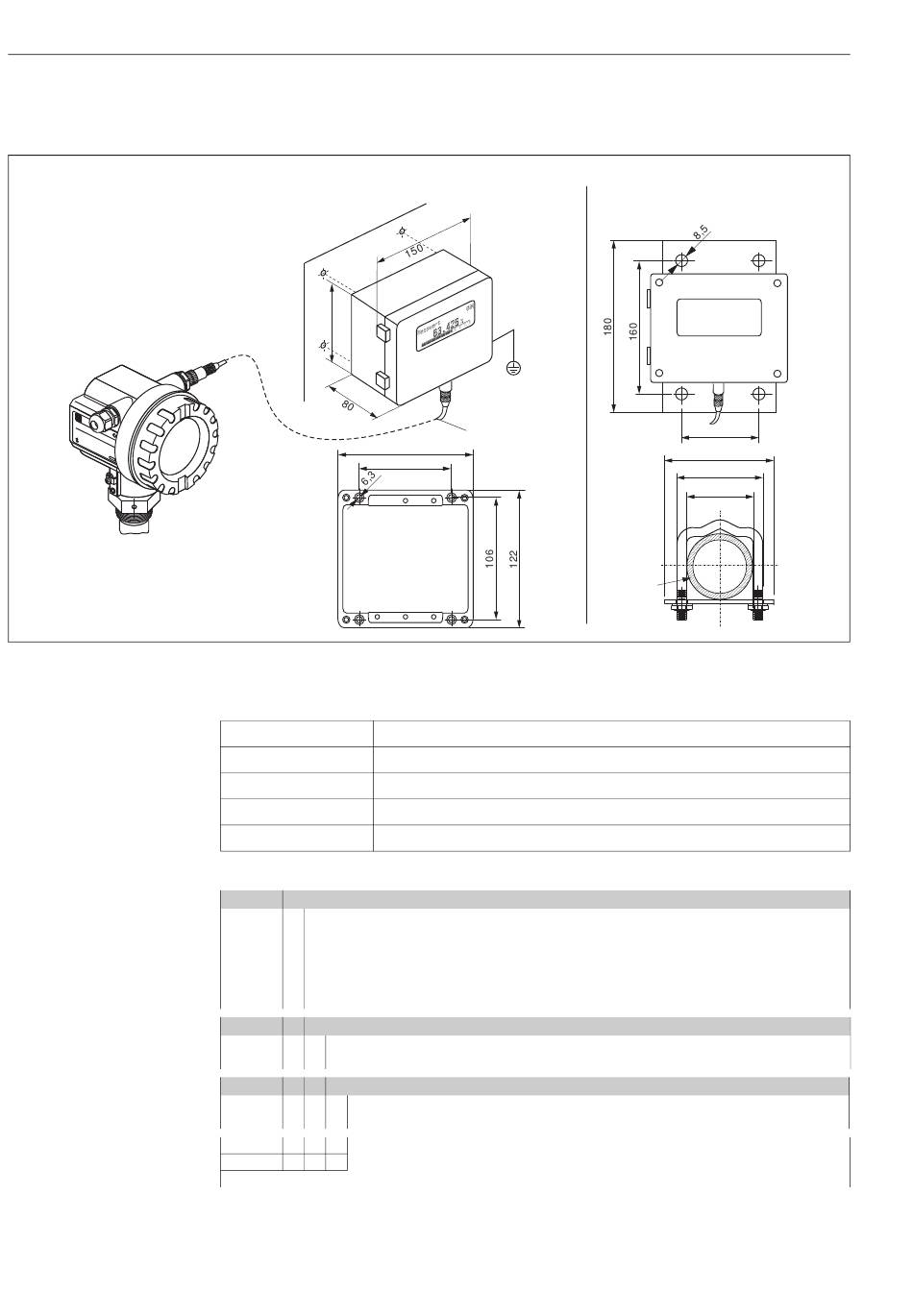

Afficheur séparé FHX40
Montage mural
(sans étrier de montage)
122
Caractéristiques techniques (câble et boîtier) et structure de commande
Longueur de câble 20 m (longueur fixe avec connecteurs)
Gamme de température -30 °C...+70 °C
Protection IP65 selon EN 60529
Matériaux Boîtier : AlSi12 ; presse-étoupe : laiton nickelé
Dimensions [mm] 122x150x80 (hxlxp)
Agrément :
A Zone non Ex
1 ATEX II 2 G EEx ia IIC T6, ATEX II 3D
S FM IS Cl.I Div.1 Gr.A-D
U CSA IS Cl.I Div.1 Gr.A-D
N CSA General Purpose
K TIIS ia IIC T6 (en cours)
Câble :
1 20m ; pour HART
5 20m ; pour PROFIBUS PA/FOUNDATION Fieldbus
Equipement complémentaire :
A Version de base
B Etrier de montage pour tube 1"/2"
FHX40 - Référence complète
Pour raccorder l'afficheur séparé FHX40, utilisez le câble adapté à la variante de communication de
votre appareil.
Micropilot M FMR250 avec HART/4...20 mA
Boîtier séparé
FHX 40 (IP 65)
Câble
120
82
Montage sur conduite
(étrier et plaque de montage
fournis en option,
voir structure de commande)
88
118
96
max. 80
min. 30
Tube
L00-FMxxxxxx-00-00-06-fr-003
