Micropilot M FMR250 avec HART/4...20 mA
Endress+Hauser
3.3.2 Conseils de montage

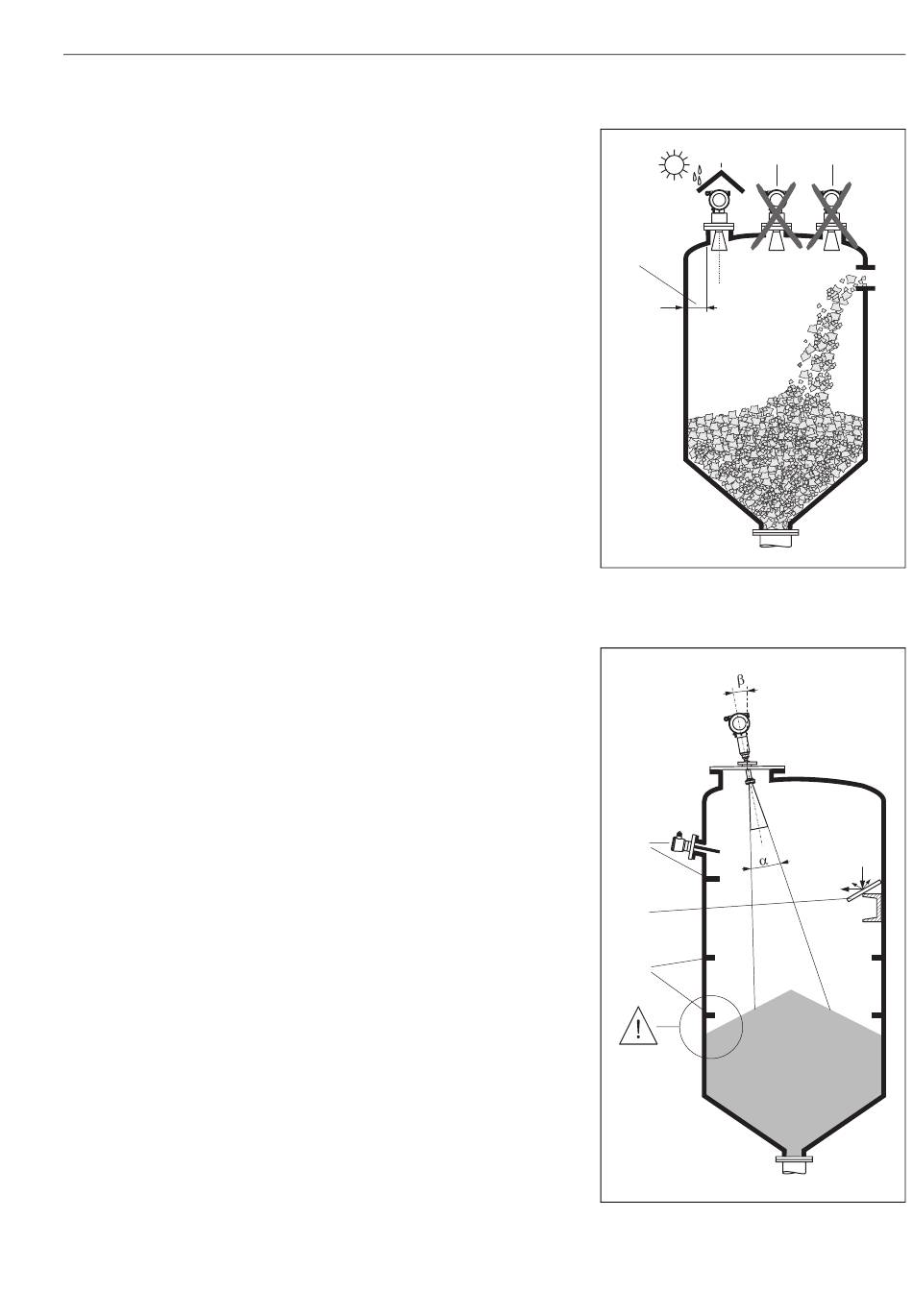

Emplacement de montage
• Distance recommandée (1) paroi - bord
extérieur du piquage : ~1/6 du diamètre de
la cuve. En aucun cas, l'appareil ne doit être
monté à moins de 20 cm de la paroi de la
cuve.
Remarque !
Si la paroi de la cuve n'est pas lisse (tôle
ondulée, soudures, irrégularités...), la distance
de la paroi doit être la plus grande possible.
Utilisez éventuellement un dispositif
d'orientation pour éviter toute écho parasite
de la paroi de la cuve.
• Pas au milieu (3), cela favorise les doubles
réflexions.
• Pas au-dessus des veines de remplissage (4).
• Pour protéger le transmetteur contre la pluie
et l'exposition directe au soleil, il est conseillé
d'utiliser un capot de protection contre les
intempéries (2). Un collier de fixation facilite
le montage et le démontage (voir chap. 8
page 65).
• Dans les applications avec forte production de
poussière, le raccord à air de purge peut éviter
le colmatage de l'antenne.
Eléments internes
• Eviter que des éléments internes (1)
(détecteurs de niveau, croisillons, etc.) ne se
trouvent dans le faisceau d'ondes (voir Angle
d'émission page 16).
• Des éléments internes symétriques (2)
(anneaux de renfort, serpentins de chauffage,
etc.) peuvent fausser la mesure.
Possibilités d'optimisation
• Taille de l'antenne : plus l'antenne est grande,
plus l'angle d'émission est petit et les échos
parasites faibles.
• Suppression des échos parasites : la
suppression électronique des échos parasites
permet d'optimiser la mesure.
• Alignement de l'antenne : voir "Position
optimale".
• Pour les appareils avec dispositif d'orientation,
le capteur peut être dirigé de façon optimale
dans la cuve et/ou les réflexions parasites
peuvent être évitées.
L'angle β max. est de ±15°.
• L'orientation du capteur sert avant tout à :
– éviter les échos parasites
– augmenter la gamme de mesure max;
possible dans les trémies coniques.
• Des plaques métalliques inclinées (3) diffusent
les signaux radar et peuvent ainsi éviter les
échos parasites.
Pour plus d'informations, adressez-vous à Endress+Hauser.
2 3
1
1
3
2
Montage
4
L00-FMR250xx-17-00-00-xx-003
L00-FMR250xx-17-00-00-xx-002
