4 Raccordements hydrauliques

• Montez impérativement l'appoint en aval de la pompe à chaleur, avant les emetteurs.
• Vous pouvez monter des vannes d'isolement avant et après l'appoint pour permettre
un démontage éventuel. Attention, si vous le faites prévoyez une soupape de sécurité
tarée à 3 bars à proximité de l'appoint. En effet la fermeture des vannes empêcherait la
protection de l'appoint par la soupape de sécurité de la pompe à chaleur.
• Montez impérativement un purgeur automatique au point haut de la canalisation à la
sortie de l'appoint.
Désignation Appoint 5M R/O
R/O 8 RM2
PAC Airéo R/O 10 RM2
R/O 13 RM2
Connexions 1'' (26/34) mâle*
* Un raccord femelle/femelle est fourni avec l'appoint.

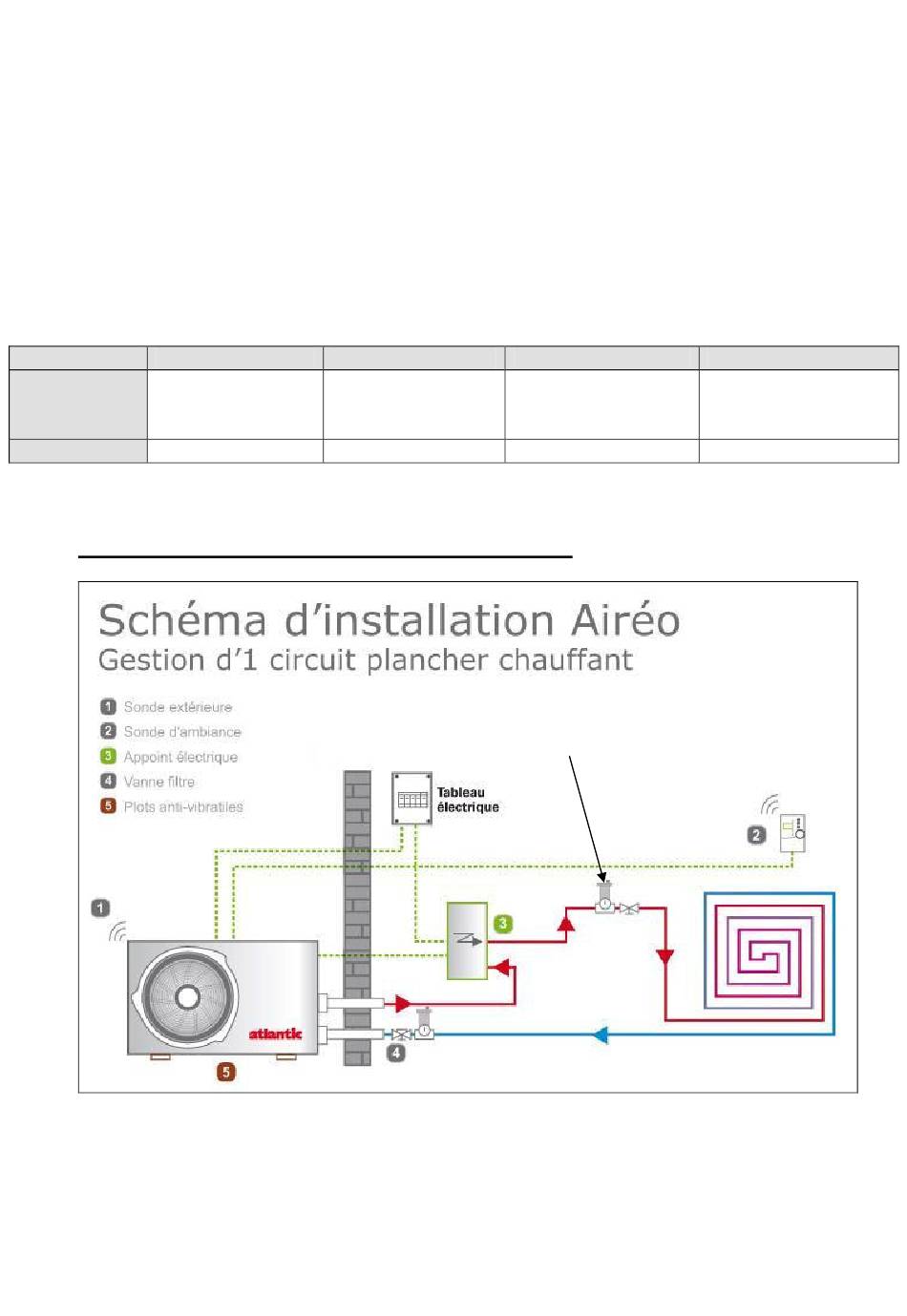

Schéma hydraulique d'installation avec une Airéo
Appoint 8M R/O
R/O 8 RM2
R/O 10 RM2
R/O 13 RM2
1'' (26/34) mâle*
Purgeur automatique obligatoire au
point haut !
NI 923812 B
7
Appoint 9T R/O
R/O 10 RT2
R/O 13 RT2
O/O 1330
1''1/4 (33/42) mâle*
Appoint 15T R/O
R/O 10 RT2
R/O 13 RT2
O/O 1330
1''1/4 (33/42) mâle*
