Notice d'installation
Document réservé au personnel qualifié.

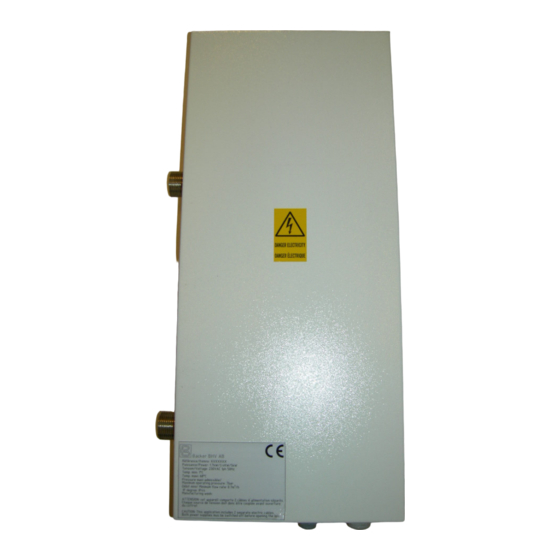

Appoint électrique pour pompe à chaleur
Appoint 5M R/O – 8M R/O – 9T R/O – 15T R/O
Cet appoint électrique est compatible avec
les pompes à chaleur :
R/O 8 RM 2
R/O 10 RM 2
R/O 10 RT 2
R/O 13 RM 2
R/O 13 RT 2
Cet appoint électrique doit impérativement
être installé et mis en service par un
professionnel.
Merci de lire attentivement ce document avant de
vous lancer dans tous travaux d'installation.
Une fois l'installation terminée, conservez
soigneusement cette notice.
O/O 1330 22.1S
O/O 1330 30.1S
O/O 1330 40.1S
Mars 2008
Publicité
Table des Matières
Manuels Connexes pour Atlantic R/O 8 RM 2
Sommaire des Matières pour Atlantic R/O 8 RM 2
- Page 1 Appoint électrique pour pompe à chaleur Appoint 5M R/O – 8M R/O – 9T R/O – 15T R/O Cet appoint électrique est compatible avec les pompes à chaleur : R/O 8 RM 2 O/O 1330 22.1S R/O 10 RM 2 O/O 1330 30.1S R/O 10 RT 2 O/O 1330 40.1S...
- Page 2 NI 923812 B...
-
Page 3: Table Des Matières
Table des matières Avertissements importants ________________________________________________ 3 Description et utilisation de l’appoint électrique ______________________________ 3 Utilité et dimensionnement d’un appoint électrique____________________________ 3 Description _____________________________________________________________ 4 Affectations et puissances _________________________________________________ 4 Choix de l’emplacement d’installation ______________________________________ 5 Raccordements hydrauliques ______________________________________________ 7 Alimentation électrique des appoints________________________________________ 9 Interconnexion avec les pompes à... -
Page 4: Avertissements Importants
1 Avertissements importants • Pour que cet accessoire fonctionne correctement, veuillez l’installer en respectant strictement les indications de la présente notice. • L’installation doit obligatoirement être conforme aux normes, DTU et réglementations en vigueur. En particulier, le respect de la NF C 15 100 est impératif. •... -
Page 5: Description
Les règles édictées par Promotelec préconisent d’ailleurs ce dimensionnement à 70% des déperditions. L’appoint électrique vient, quelques dizaines d’heures par an, épauler la pompe à chaleur en permettant de maintenir la température de retour d’eau au niveau de consigne requis par la régulation malgré... -
Page 6: Choix De L'emplacement D'installation
3 Choix de l’emplacement d’installation Les appoints électriques ne sont pas antidéflagrants et ne doivent donc • pas être installés en atmosphère explosible ou inflammable. Les appoints électriques doivent être installés dans le volume intérieur • isolé, dans un local technique pour éviter les déperditions. Les appoints doivent être fixés sur une paroi verticale suffisamment solide •... - Page 7 La fixation murale s’effectue à l’aide de 4 vis associées à des chevilles. 4 trous de diamètre 6 mm sont déjà percés à chaque coin de la tôle arrière de l’appoint. Entraxes des trous de fixation NI 923812 B...
-
Page 8: Raccordements Hydrauliques
4 Raccordements hydrauliques • Montez impérativement l’appoint en aval de la pompe à chaleur, avant les emetteurs. • Vous pouvez monter des vannes d’isolement avant et après l’appoint pour permettre un démontage éventuel. Attention, si vous le faites prévoyez une soupape de sécurité tarée à... - Page 9 Vase expansion O/O 1330 ATLANTIC Sonde ECS O/O 1330 Sonde départ O/O 1330 ATLANTIC Sonde retour O/O 1330 ATLANTIC Appoint électrique APPOINT 15T R/O ATLANTIC Circulateur externe PAC Maître O/O 1330 ATLANTIC PAC Esclave O/O 1330 ATLANTIC NI 923812 B...
-
Page 10: Alimentation Électrique Des Appoints
5 Alimentation électrique des appoints L’alimentation électrique doit être réalisée sur une ligne séparée protégée en tête par un disjoncteur bipolaire ou tripolaire suivant le type d’alimentation avec une ouverture minimale entre contact de 3 mm. Désignation Appoint 5M R/O Appoint 8M R/O Appoint 9T R/O Appoint 15T R/O Puissance max... -
Page 11: Interconnexion Avec Les Pompes À Chaleur Airéo
6 Interconnexion avec les pompes à chaleur Airéo 6.1 Connexion des appoints 5M et 8M (pour les PAC monophasées) Les borniers de la PAC dont il s’agit ci-dessous sont situés : J1 sur la carte de régulation • J2 sur la carte de puissance •... -
Page 12: Interconnexion Avec Les Pompes À Chaleur O/O 1330
7 Interconnexion avec les pompes à chaleur O/O 1330 7.1 Schéma électrique de la O/O 1330 La commande des résistances sera effectuée par les relais 9 et 10 de la carte de base. Si ces relais sont déjà utilisés par le kit HPAC, alors il est obligatoire de se fournir de la carte d’extension 1 afin de disposer de relais de commande de l’appoint électrique (voir notice carte d’extension 1). -
Page 13: Dégradation De La Puissance De L'étage 2
8 Dégradation de la puissance de l’étage 2 Les puissances des appoints électriques peuvent être dégradées si vous ne souhaitez en aucun cas utiliser la pleine puissance de l’appoint. Pour cela il vous suffit de retirer le pont entre les bornes 4 et 5 du bornier de l’appoint électrique. -
Page 14: Configuration De La O/O 1330
9.2 Configuration de la O/O 1330 Menu 9.1.8 Type d’appoints = électrique Menu 8.2.5 DM dem appoint = -500 (usine) Menu 8.2.6 DM etages appoint = 100 (usine) Menu 8.3.1 Courant max souscr = affichage de la valeur réglée avec le bouton 100 Menu 8.3.2 Courant élec max = affichage de la valeur réglée avec le bouton 101 Menu 6.2.1 Contrôle appoint = gestion binaire Menu 6.2.2 Nb étages connectés = 2 (attention ce chiffre correspond au nombre de... -
Page 15: Appoint 8M R/O
10.2 Appoint 8M R/O NI 923812 B... -
Page 16: Appoint 9T R/O
10.3 Appoint 9T R/O NI 923812 B... -
Page 17: Appoint 15T R/O
10.4 Appoint 15T R/O NI 923812 B... - Page 18 Le fabricant se réserve le droit de modifier ses produits sans préavis dans un souci de rationalisation et d’amélioration du matériel. Reproduction même partielle interdite. Contact SAV : Route de Fleurville 01190 Pont de Vaux Tel : 0825 396 634 NI 923812 B...
