Atlantic R/O 8 RM 2 Notice D'installation page 9

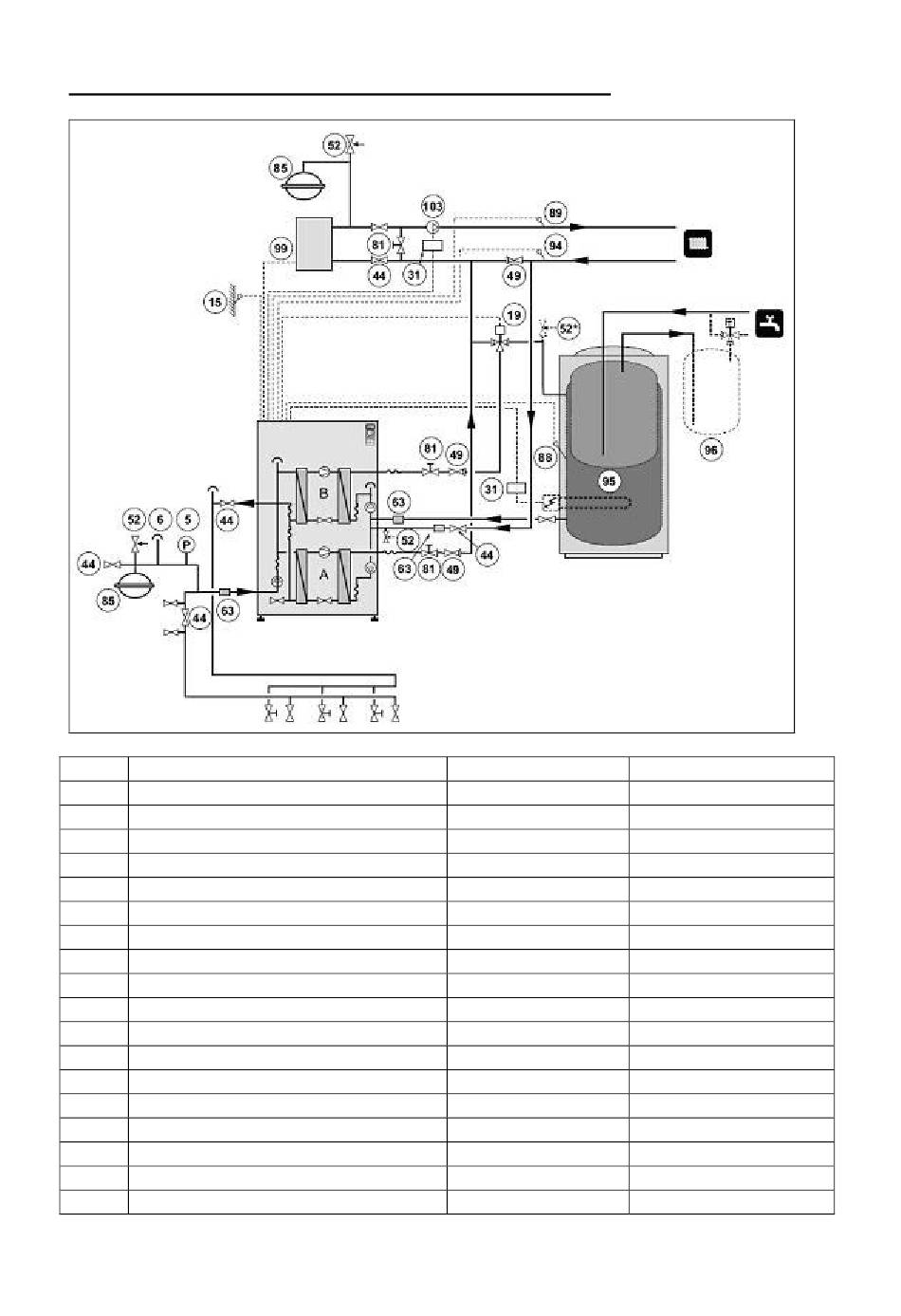

Schéma hydraulique d'installation avec une O/O 1330
N° Spécification
5 Manomètre
6 Purgeur
15 Sonde extérieure
19 Vanne 3 voies directionnelle
31 Relais auxiliaire
44 Vanne d'isolement
49 Clapet anti-retour
52 Soupape de sécurité
63 Filtre
81 Vanne de réglage de débit
85 Vase expansion
88 Sonde ECS
89 Sonde départ
94 Sonde retour
99 Appoint électrique
103 Circulateur externe
VP1 PAC Maître
HP2 PAC Esclave
Présence dans
O/O 1330
VST 11
O/O 1330
O/O 1330
O/O 1330
O/O 1330
O/O 1330
O/O 1330
APPOINT 15T R/O ATLANTIC
O/O 1330
O/O 1330
NI 923812 B
