DTT31, DTT35
3.3.2 Forme DTT35, dimensions des raccords process
MB
SW/
AF 22
G½"

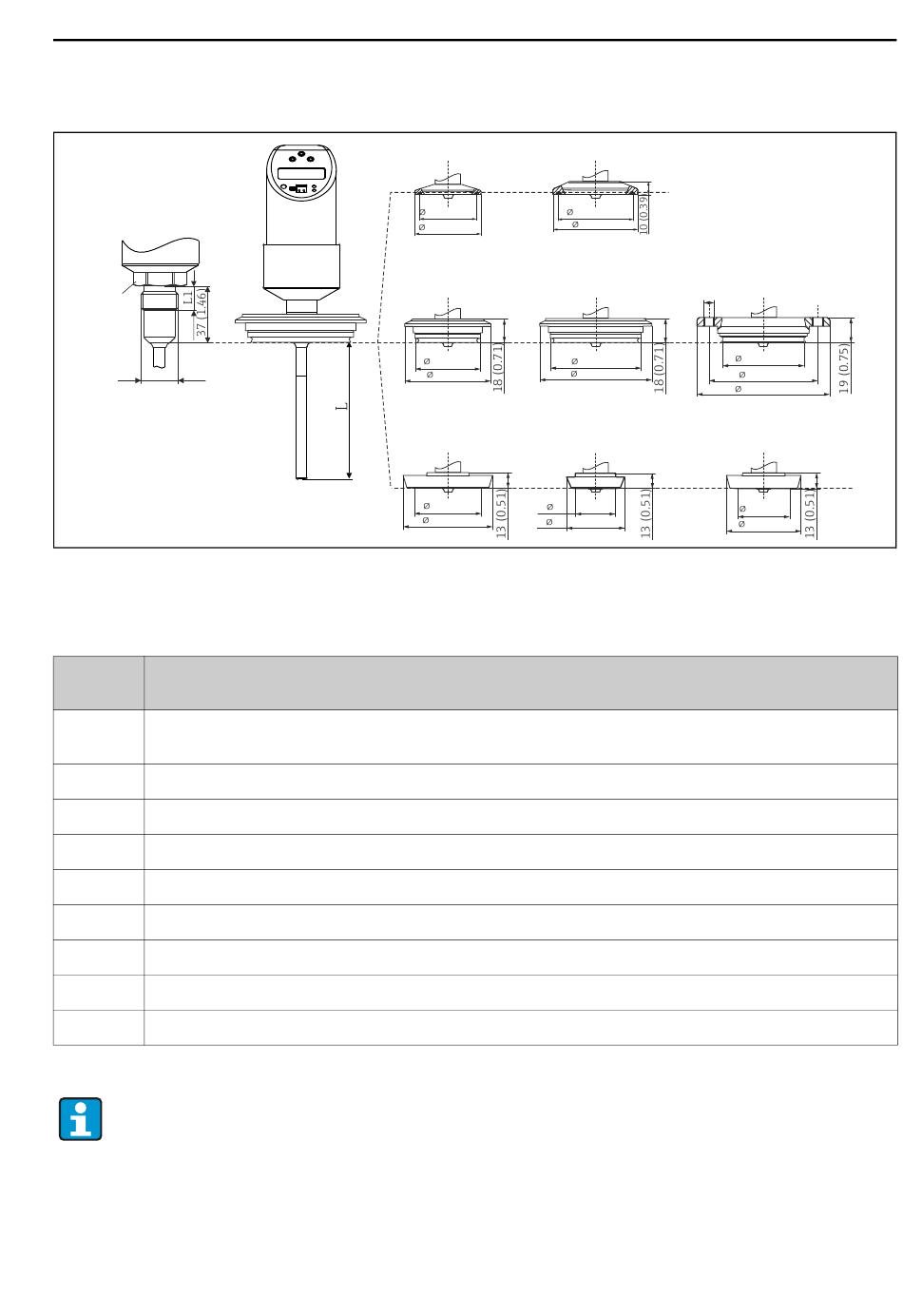

Fig. 4: Raccords process hygiéniques. Toutes les dimensions en mm (inch)
L = longueur d' i nsertion L
Pos. Variantes raccords process DTT35
Longueur d'insertion L = 30, 50 ou 100 mm (1.18, 1.97 ou 3.94 in)
MB Système d' é tanchéité métallique pour process hygiéniques, filetage G½", longueur du filetage
L1 = 14 mm (0.55 in). Manchon à souder correspondant disponible comme accessoire.
DB Clamp 1"...1½" (ISO 2852) ou DN 25...DN 40 (DIN 32676)
DL Clamp 2" (ISO 2852) ou DN 50 (DIN 32676)
LB Varivent F DN25-32, PN 40
LL Varivent N DN40-162, PN 40
HL APV-Inline, DN50, PN40, 316L, B = perçages 6 x Ø8,6 (0.34 in) + 2 x filetage M8
PL DIN 11851, DN50, PN40 (y compris écrou)
PG DIN 11851, DN25, PN40 (y compris écrou)
PH DIN 11851, DN40, PN40 (y compris écrou)
La pression de process maximale pour un raccord process conique métal-métal
( fig. 4, Pos. MB) est de 16 bar (232 psi) !
(CLAMP 1") (CLAMP 2")
DB DL
43.5 (1.71)
56.5 (2.22)
50.5 (1.99)
LB (Varivent F) LL (Varivent N)
68 (2.68)
50 (1.97)
84 (3.31)
66 (2.6)
PL (DIN 11851) PG(DIN 11851)
51 (2.01) 27 (1.06)
68 (2.68)
44 (1.73)
64 (2.52)
HL (APV-Inline)
B
61.5 (2.42)
82 (3.23)
100 (3.94)
PH (DIN 11851)
39 (1.54)
56 (2.21)
Montage
A0011776
