Composants et montage

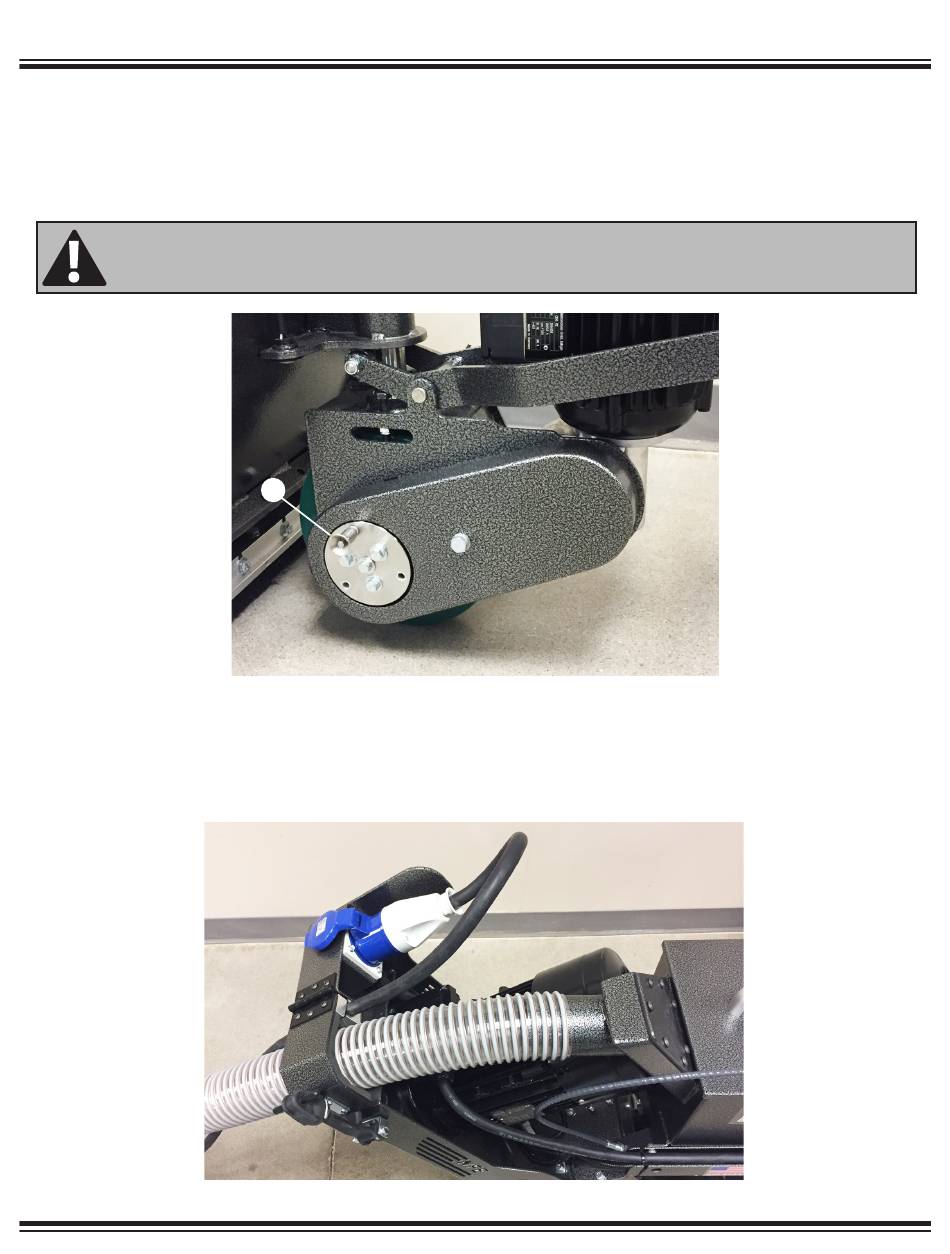

TRACTION AVANT (FIGURE 8)
La machine est entraînée par un moteur électrique qui transmet la puissance au pignon d'entraînement par le biais d'une chaîne de transmis-
sion. Un axe à dégagement rapide (1) relie directement le pignon d'entraînement à la roue motrice.
Remarque : la goupille à dégagement rapide doit être insérée dans le pignon d'entraînement pour que la machine soit entraînée par le moteur
d'entraînement.
AVERTISSEMENT : NE JAMAIS UTILISER LA MACHINE SANS LE GARDE-CHAÎNE EN PLACE CAR CELA POURRAIT ENTRAÎNER
DES BLESSURES GRAVES.
GUIDE-CÂBLE (FIGURE 9)
Le guide-câble permet d'éviter que le cordon d'alimentation et le tuyau à poussière ne gênent le chemin du travail et ne s'emmêlent. Il sert
également de décharge de traction pour protéger les points de connexion.
1
FIG. 9
FIG. 8
16
16
