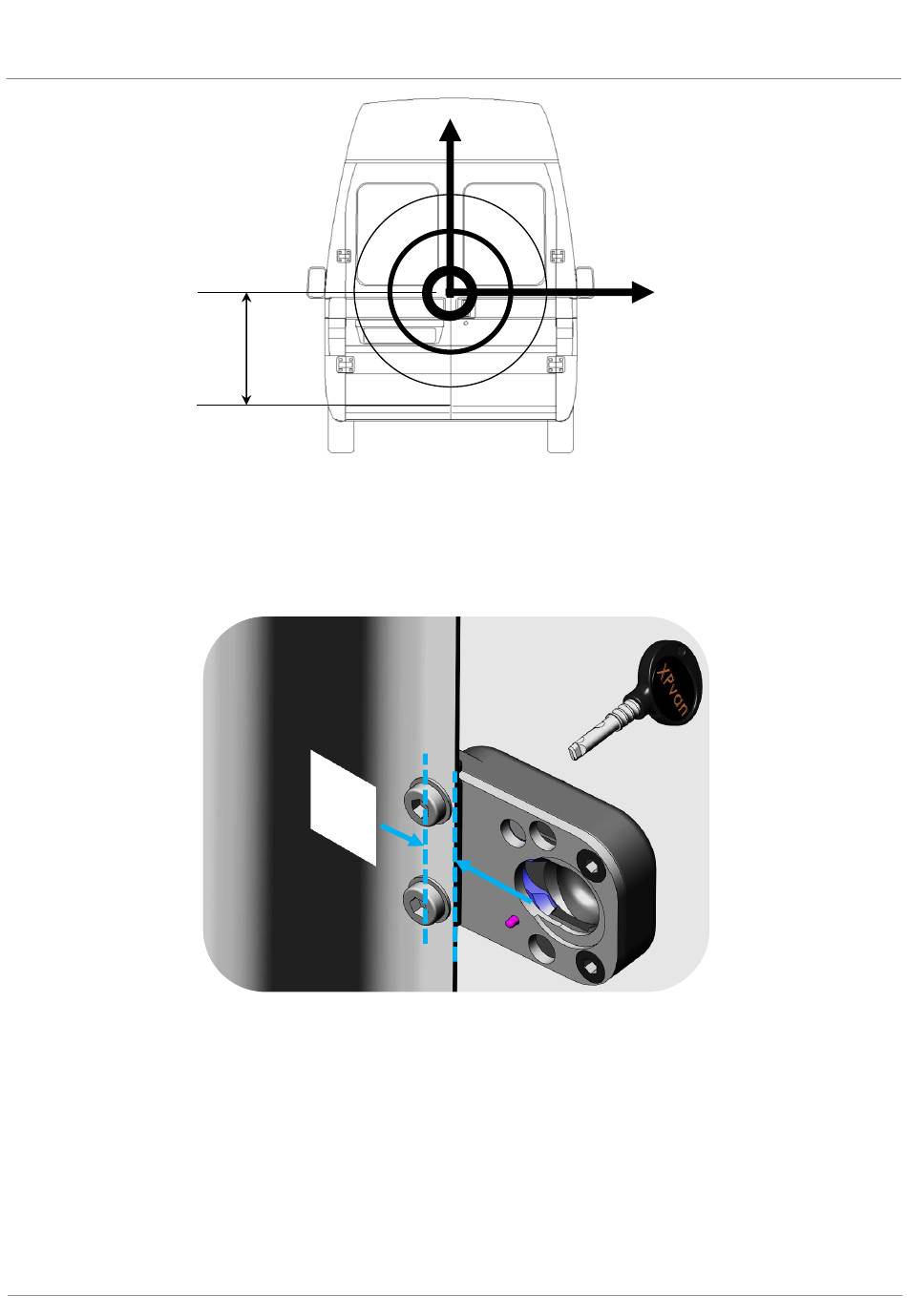

La position des deux premiers 8 trous est à environ 9 ± 2 mm du bord vertical de la porte ouvrante (voir fig. 5). Il s'agit d'une
surface de hayon très résistante. La tolérance indiquée est utilisée pour permettre à la tête cylindrique de la broche M8 d'être
positionnée dans le bord et jamais au-delà.
La position de la gâche doit assurer le positionnement correct de la contreplaque interne et l'insertion de l'écrou de
fixation, ainsi que garantir le serrage ultérieur et l'accès avec des outils. Les feuilles interférentes peuvent avoir besoin
d'être pliées/fraisées pour éviter le rétrécissement des feuilles extérieures (voir la section suivante).
En particulier, si à l'intérieur de la porte se trouve une deuxième plaque ou profilé en forme de caisson en correspondance avec la
zone de fixation de la gâche et qu'elle n'est pas perforée, il peut arriver qu'en serrant l'écrou qui bloque la gâche, la tôle externe se
déforme de manière irréversible en se courbant vers l'intérieur (fig. 6). Une telle déformation invaliderait le montage et la
fonction du cadenas. Toute tentative d'enregistrement du cadenas sera vaine..
ISTRUZIONI GENERALI
H
9
±2
mm
Fig.4
Fig.5
13/24
Distance du centre
XPV01
