Endress+Hauser Proline Promag W 300 PROFINET Manuel De Mise En Service page 51

Proline Promag W 300 PROFINET
Endress+Hauser

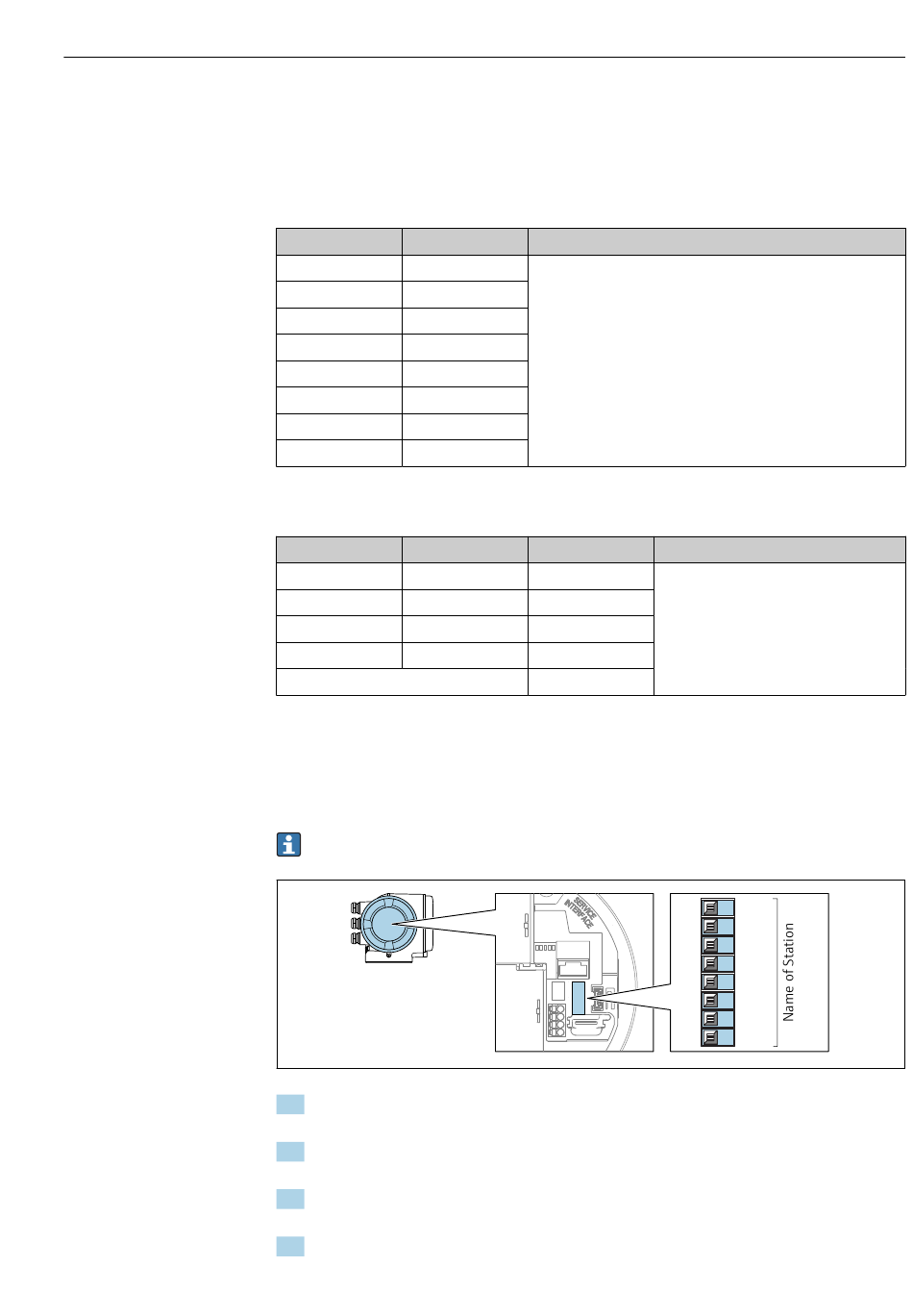

Réglage du nom de l'appareil à l'aide des commutateurs DIP
La dernière partie du nom de l' a ppareil peut être réglée à l' a ide des commutateurs DIP 1-8.
La plage d' a dresses se situe entre 1 et 254 (réglage par défaut : numéro de série de
l' a ppareil )
Aperçu des commutateurs DIP
Commutateur DIP
1
2
3
4
5
6
7
8
Exemple : Réglage du nom de l' a ppareil EH-PROMAG300-065
Commutateur DIP On/off
1
2
3...7
8
Numéro de série de l' a ppareil :
Réglage du nom de l' a ppareil
Risque de choc électrique si le boîtier du transmetteur est ouvert.
‣
Avant d' o uvrir le boîtier du transmetteur :
‣
Déconnecter l' a ppareil de l' a limentation.
L' a dresse IP par défaut peut ne pas être activée →  52.
1. Selon la version du boîtier, desserrer le crampon de sécurité ou la vis de fixation du
couvercle du boîtier.
2. Selon la version du boîtier, dévisser ou ouvrir le couvercle du boîtier et, le cas échéant,
déconnecter l' a fficheur local du module électronique principal .
3. Régler le nom d' a ppareil souhaité à l' a ide des commutateurs DIP correspondants sur le
module électronique E/S.
4. Remonter le transmetteur dans l' o rdre inverse.
Bit Description
128
64
32
16
Partie configurable du nom de l' a ppareil
8
4
2
1
Bit
OFF –
ON 64
OFF –
ON 1
065
Raccordement électrique
Nom de l'appareil
EH-PROMAG300-065
1 128
2 64
3 32
4 16
5 8
6 4
7 2
8 1
A0034498
51
