Raccordement électrique
50
Entrée courant
1

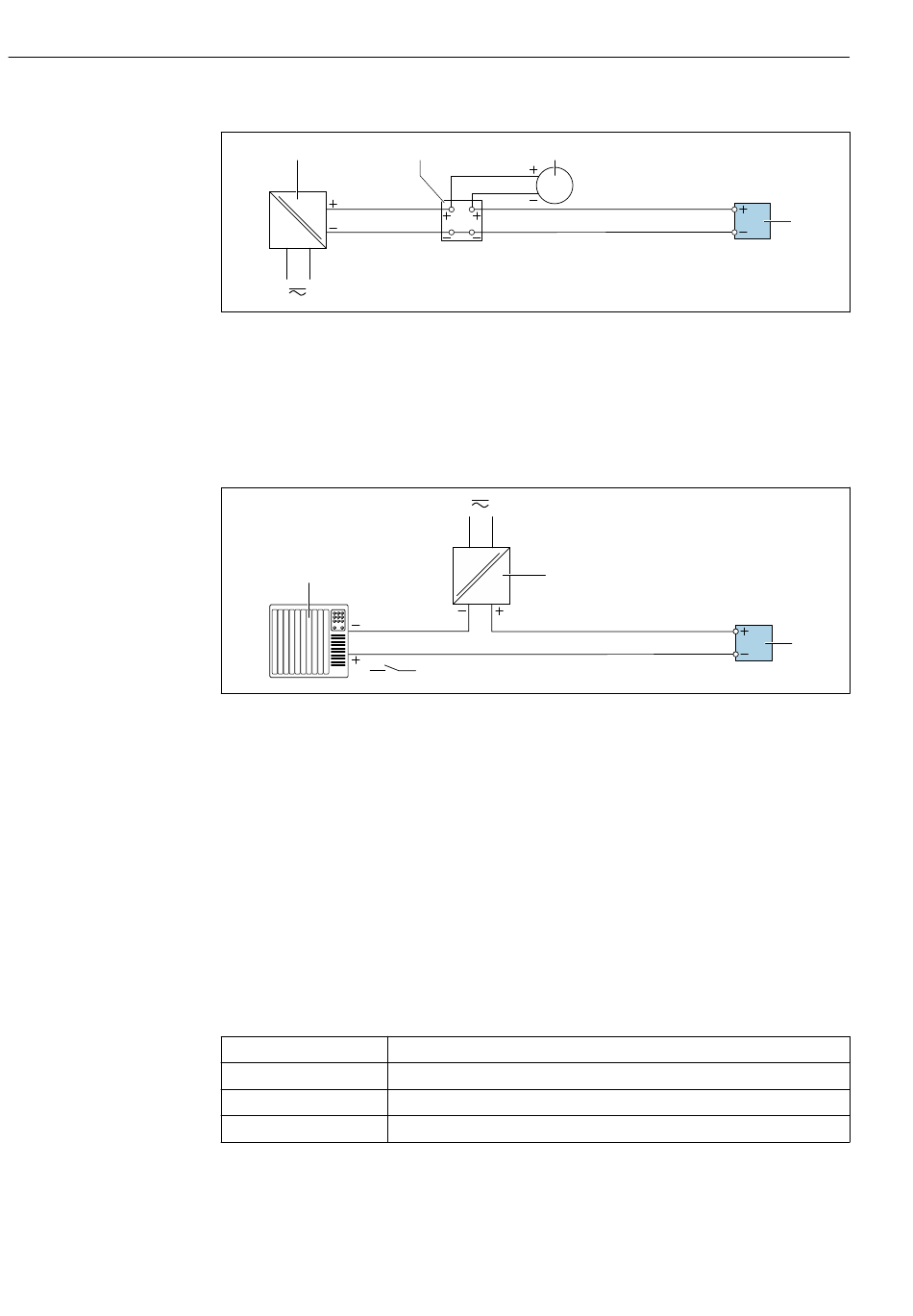

 16 Exemple de raccordement pour entrée courant 4 à 20 mA
1 Alimentation électrique
2 Boîtier de raccordement
3 Appareil de mesure externe (par ex. mémorisation de la pression ou de la température)
4 Transmetteur
Entrée d'état
1
 17 Exemple de raccordement pour l' e ntrée état
1 Système/automate avec sortie état (par ex. API)
2 Alimentation électrique
3 Transmetteur
7.5 Réglages hardware
7.5.1 Réglage du nom de l'appareil
Le nom de repère d' u n point de mesure permet de l' i dentifier rapidement au sein d' u ne
installation. Le nom de repère est équivalent au nom d' a ppareil (désignation de station de
la spécification PROFINET). Le nom d' a ppareil assigné en usine peut être changé à l' a ide
des commutateurs DIP ou du système d' a utomatisation.
Exemple de nom d' a ppareil (réglage par défaut) : EH-Promag300-XXXX
EH Endress+Hauser
Promag Famille d' a ppareils
300 Transmetteur
XXXX Numéro de série de l' a ppareil
Le nom d' a ppareil actuellement utilisé est affiché dans Configuration → Nom de la station .
2 3
2
Proline Promag W 300 PROFINET
Endress+Hauser
4
A0028915
3
A0028764
