Proline Promag W 300 PROFINET
Endress+Hauser

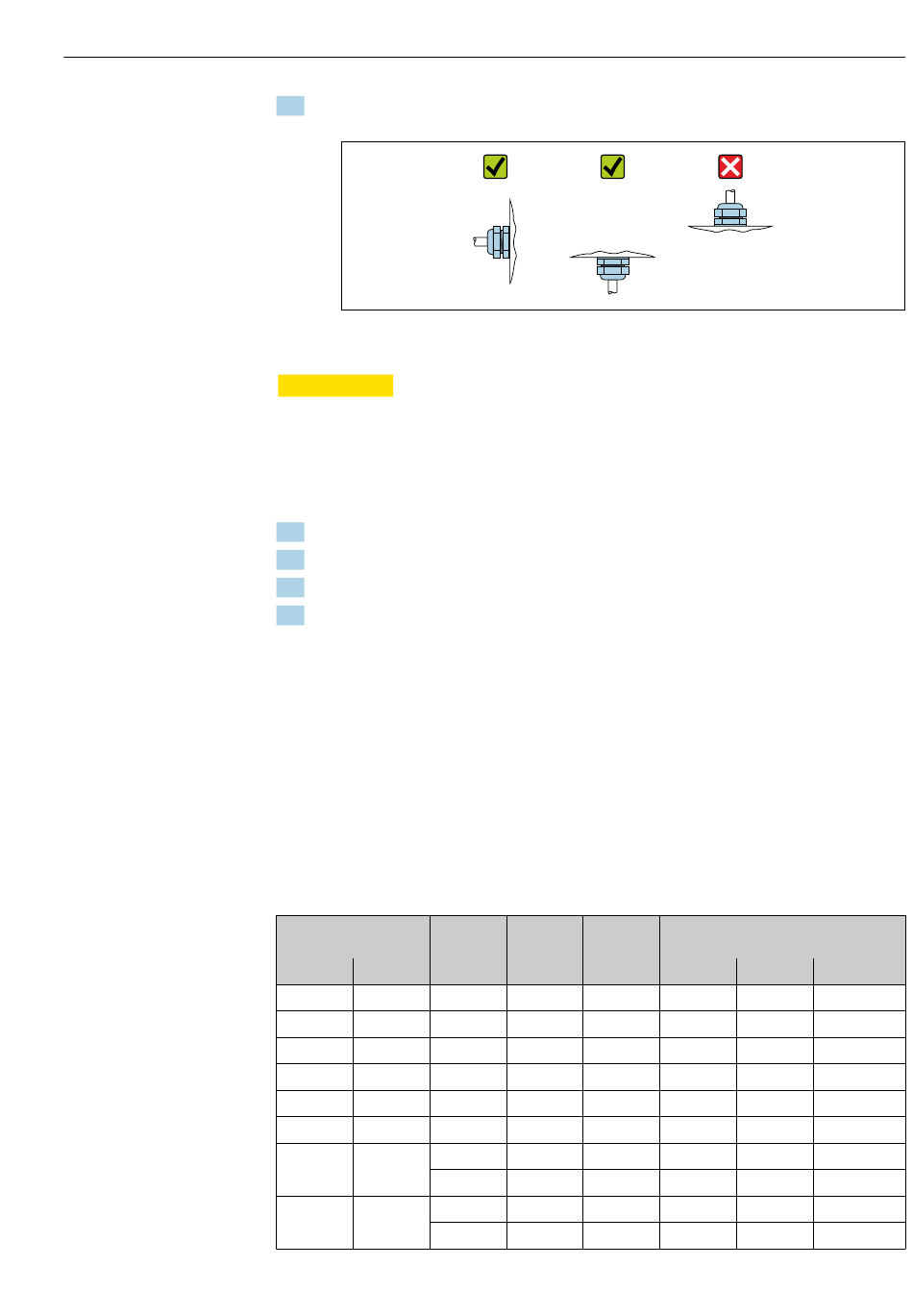

5. Monter l' a ppareil ou tourner le boîtier de transmetteur de telle sorte que les entrées
de câble ne soient pas orientées vers le haut.

Montage des joints
ATTENTION
L
Possibilité de formation d'une couche électriquement conductrice sur la face interne
du tube de mesure !
Risque de court-circuit du signal de mesure.
‣
Ne pas utiliser de masse d' é tanchéité électriquement conductrice comme le graphite.
Lors du montage des joints, tenir compte des points suivants :
1. Les joints montés ne doivent pas dépasser dans la section de conduite.
2. Pour des brides DIN : utiliser exclusivement des joints selon DIN EN 1514-1.
3. Pour un revêtement en ébonite : joints supplémentaires toujours nécessaires.
4. Pour un revêtement en "polyuréthane" : en principe pas de joints supplémentaires.
Montage du câble de terre/des disques de mise à la terre
Respecter les informations sur la compensation de potentiel et les instructions de montage
détaillées lors de l' u tilisation de câbles de terre/disques de mise à la terre .
Couples de serrage des vis
Tenir compte des points suivants :
• Les couples de serrage de vis indiqués ne sont valables que pour des filetages graissés et
des conduites non soumises à de forces de traction.
• Serrer les vis régulièrement en croix.
• Les vis trop serrées déforment les surfaces d' é tanchéité ou endommagent les joints.
Couples de serrage maximum des vis pour EN 1092-1 (DIN 2501)
Diamètre nominal Palier de
pression
[mm] [in]
25 1
32 –
40 1 ½
50 2
1)
65 –
65 –
80 3
100 4
Vis Epaisseur
des brides
[bar] [mm] [mm]
PN 40 4 × M12 18
PN 40 4 × M16 18
PN 40 4 × M16 18
PN 40 4 × M16 20
PN 16 8 × M16 18
PN 40 8 × M16 22
PN 16 8 × M16 20
PN 40 8 × M16 24
PN 16 8 × M16 20
PN 40 8 × M20 24
Montage
Couple de serrage max. de vis [Nm]
HG PUR PTFE
– 15
– 24
– 31
48 40
32 27
32 27
40 34
40 34
43 36
59 50
A0029263
26
41
52
65
44
44
53
53
57
79
27
