Raccordement des périphériques

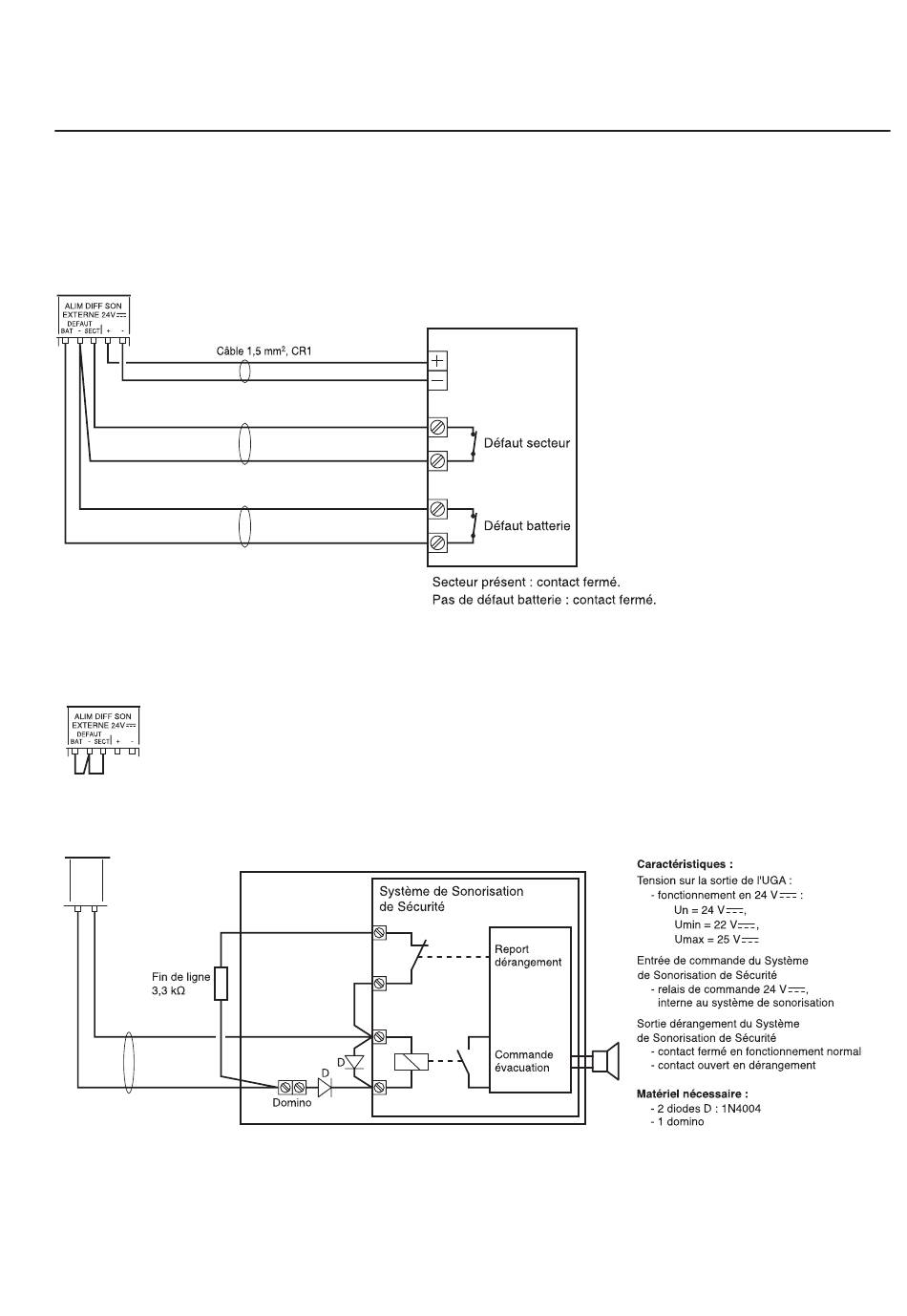

Raccorder l'alimentation externe des diffuseurs sonores et/ou lumineux (T.B.T.S.)
Alimentation externe : - AES 24 Vcc conforme à la norme NF S 61-940
Vers bornier ALIM DIFF SON EXTERNE
ECS adressable
Câble 9/10
Câble 9/10
Si vous n'utilisez pas d'alimentation externe pour alimenter les diffuseurs sonores et/ou lumineux, strappez les
bornes "BAT", "-" et "SECT"
Vers bornier ALIM DIFF SON EXTERNE
ECS adressable
Raccorder les Systèmes de Sonorisation de Sécurité (T.B.T.S.)
DIFF
Vers bornier DIFF SON
SON 1
ECS adressable
+
-
Câble 9/10
e
CR1
ou
- EAES 24 Vcc conforme à la norme NF EN 12101-10 avec tension de sortie comprise entre
0,9 x Un et 1,2 x Un
avec Un =24 Vcc
e
, C2
e
, C2
(suite)
AES
ou
EAES
34
